Questo articolo è tratto da: Tecnologia.verde – Seconda edizione di Idea, progetto, innovazione – G. Paci, R. Paci, L. Bernardini – Zanichelli
La progettazione degli interni si basa su più fasi:
- schizzo a mano libera e rilievo dell’ambiente, cioè disegno a mano libera con le varie misure
- disegno tecnico in scala (pianta e quando serve prospetto)
- modello della stanza in cartoncino: creazione del modello (utile per rendersi conto degli ingombri)
- arredamento: inserimento dei mobili con studio dei percorsi per raggiungere le varie zone
1. Schizzo a mano libera e rilievo
Su un foglio formato A4 disegna a mano libera il profilo dei muri indicando con due trattini la porta e la finestra. Quindi traccia tutte le linee di misura che ti servono.
Esegui le misure con il metro e segna le quote che hai rilevato comprese le altezze di porta, finestra e soffitto.

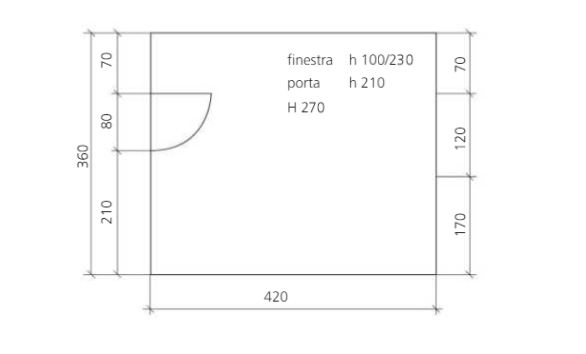

2. Disegno tecnico in scala
Su un foglio da disegno riporta il disegno in scala 1:20 completo di quote, ricordandoti che le quote devono riportare le misure reali della stanza, espresse in cm, e non le misure del disegno. Se può esserti utile:
- lo spessore dei muri esterni è mediamente di 30 cm, mentre quello dei muri interni di 10 cm
- l’altezza del soffitto da terra è di 270 cm
- la larghezza delle porte di 80 cm
- l’altezza da terra del davanzale della finestra di 100 cm
3. Modello della stanza in cartoncino
Eseguiamo un pieghevole in cartoncino in scala 1:20 con soltanto tre pareti per vedere meglio l’interno. Prendiamo per esempio un foglio di formato 33×48 cm. Supponiamo di voler realizzare il modellino della stanza disegnata qui sopra in pianta.

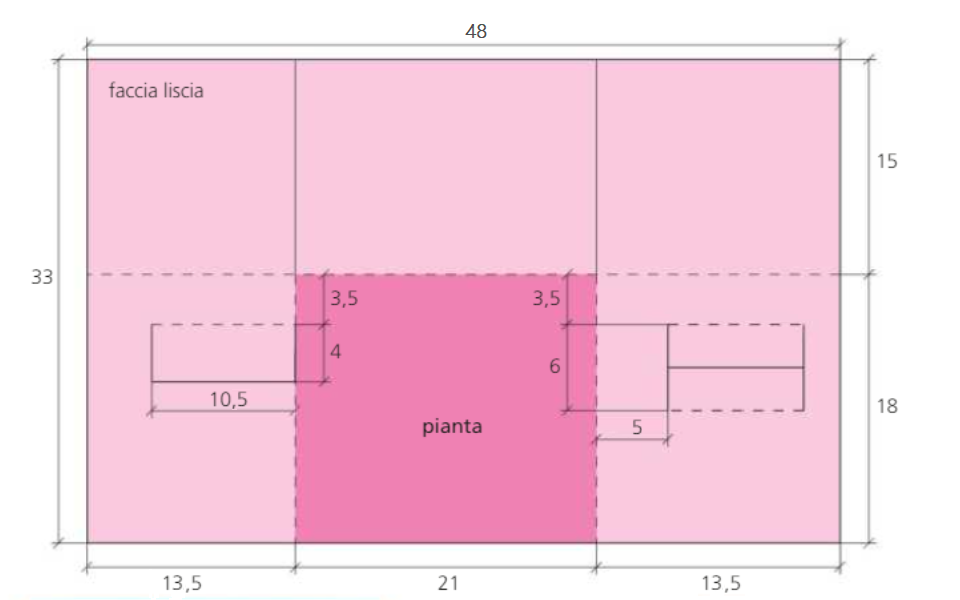

Sulla faccia liscia del cartoncino
- Partendo dal lato basso al centro del cartoncino, riporta in scala 1:20 le misure della pianta tua stanza – in questo caso 21 cm e 18 cm (se possibile messa per il largo e senza escludere le pareti con porte e finestre)
- Sfrutta il resto del cartoncino per costruire le pareti della stanza: prolunga i lati del rettangolo della pianta: verso l’alto con linee continue, e lateralmente con linee tratteggiate; alla fine il foglio risulterà suddiviso in sei parti
- Disegna in scala 1:2o la sagoma della porta e della finestra, rispettando le misure che hai riportato sul disegno della pianta
- Sul pavimento disegna le piastrelle: ad esempio se scegli piastrelle che misurano 30 cm, in scala 1:20 dovrai tracciare una griglia di quadratini di lato 1,5 cm
- Taglia con le forbici le linee continue che vedi in figura: due per le pareti, tre per la porta, tre per la finestra
Sulla faccia ruvida del cartoncino
- Prendi come riferimento i tagli eseguiti e traccia le linee tratteggiate che vedi in figura: tre per i muri, due per la finestra, una per la porta
- Incidi le linee con spillo e righello, poi forma le piegature spingendo i lembi verso il basso quindi gira il modello
- Per completare gli arredi fissi, puoi disegnare il telaio della porta e della finestra, colorarli in marrone, e disegnare il radiatore sotto la finestra

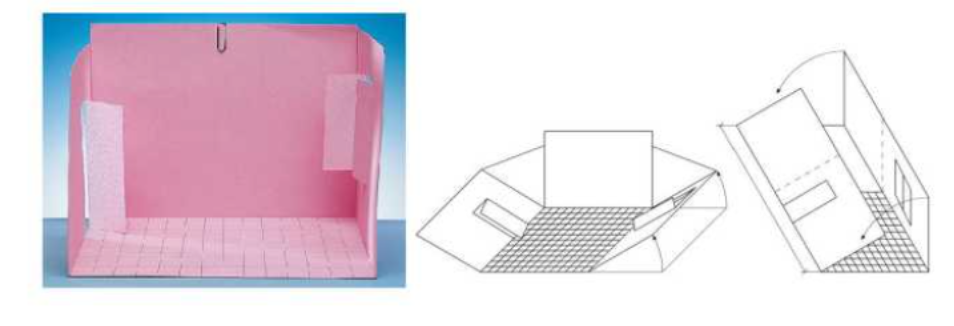

Montaggio
La stanza si monta in pochi secondi, alzando le tre pareti e i due riquadri, che vanno uniti con un fermaglio. Il plastico può essere ripiegato su sè stesso in tre parti, e conservato in una cartellina di formato standard (25 x 35 cm).
4. Arredamento

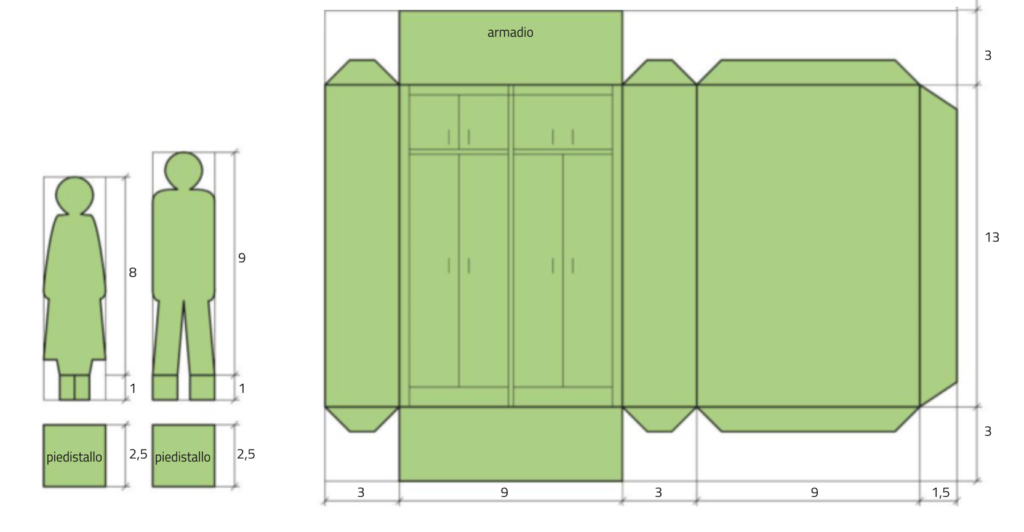

Crea i modelli dei tuoi mobili nella stessa scala della stanza (1:20)
- Sul quaderno fai uno schizzo dei tuoi mobili, quindi riportaci le misure reali

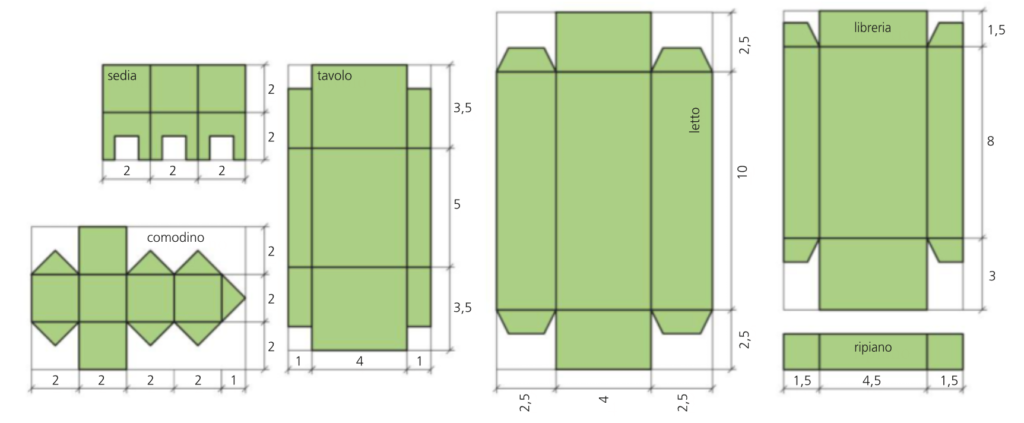

- Riproducili su cartoncino ispirandoti agli sviluppi di questa pagina
- Ritaglia le sagome
- Incidi con lo spillo le linee di piegatura (secondo la tecnica dei solidi geometrici) piega le incisioni e incolla le linguette

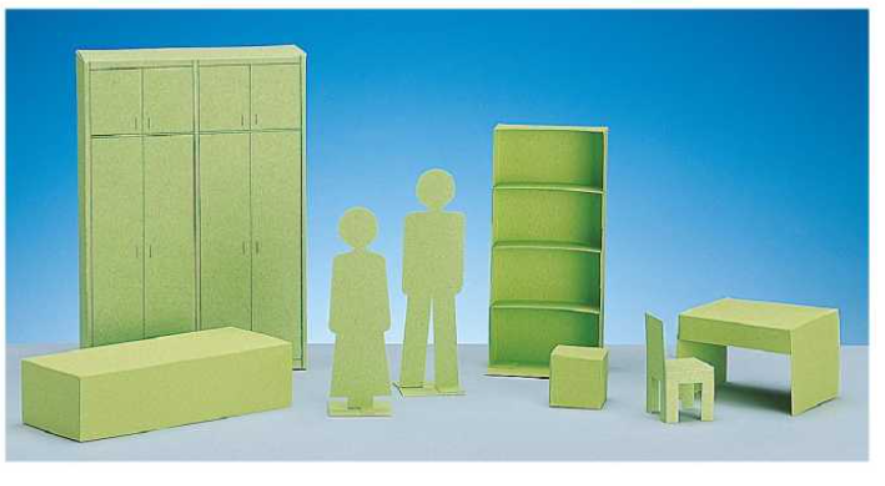

- Posiziona i mobili nel modello di stanza, tenendo conto dei percorsi che verranno eseguiti più volte al giorno (per esempio cerca di non mettere il letto di fronte alla porta altrimenti tutte le volte che qualcuno entrerà nella camera dovrà girargli attorno)
- Decora a piacere con quadri, poster, lenzuola, tende…
Integralmente tratto da:
Tecnologia.verde – Seconda edizione di Idea, progetto, innovazione – G. Paci, R. Paci, L. Bernardini – Zanichelli
