Assonometria isometrica di un prisma triangolare

In questa esercitazione disegneremo l’Assonometria isometrica di un prisma triangolare.

La base del prisma è un triangolo equilatero di lato 8 cm, mentre l’altezza del prisma è di 10 cm.

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anziché prendere appunti scarica e stampa le seguenti  istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.

Ecco il risultato:

Guarda lo slide show con le immagini delle istruzioni passopasso che scorrono in automatico 👇🏽

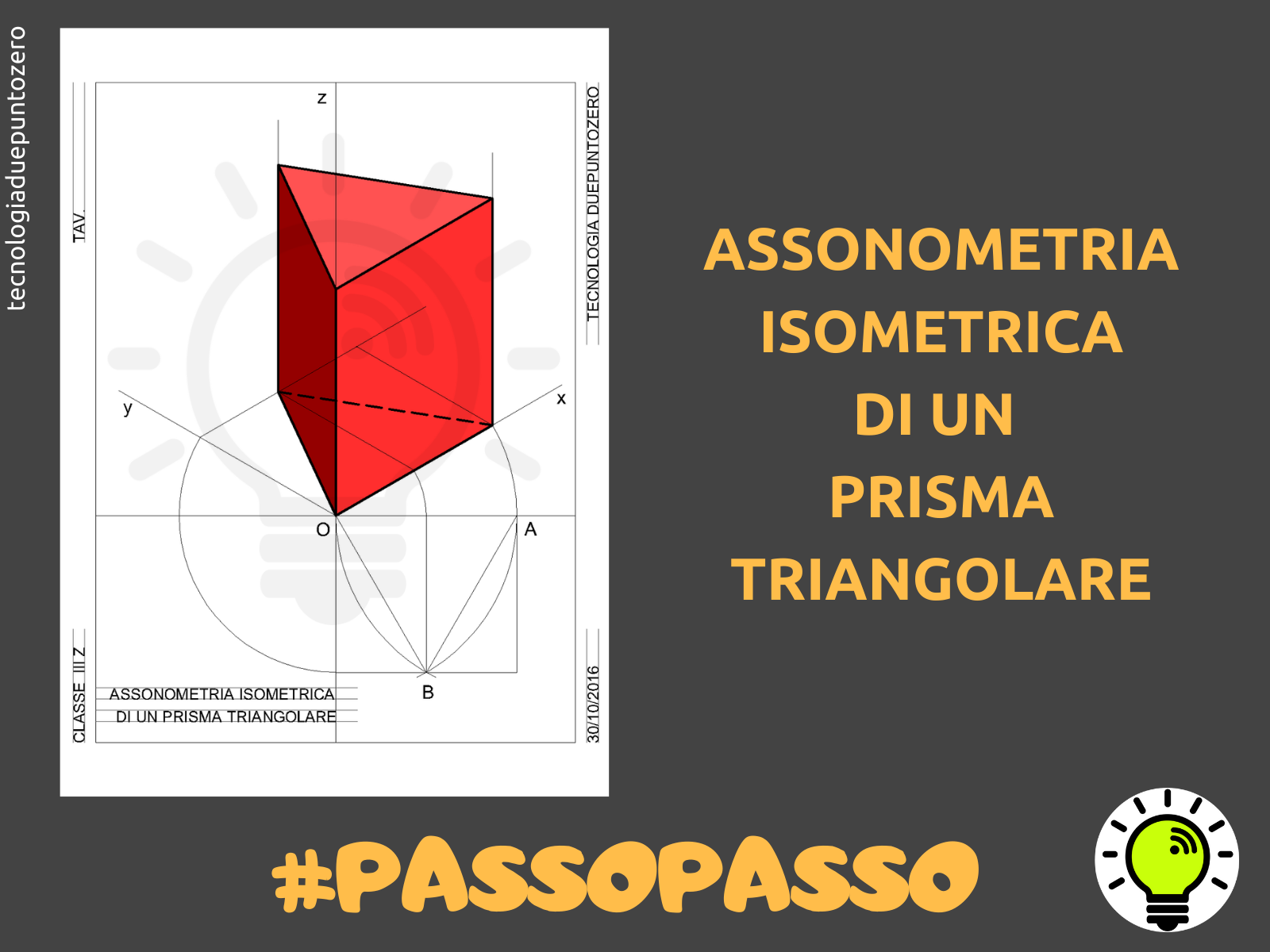

Assonometria isometrica prisma triang 01

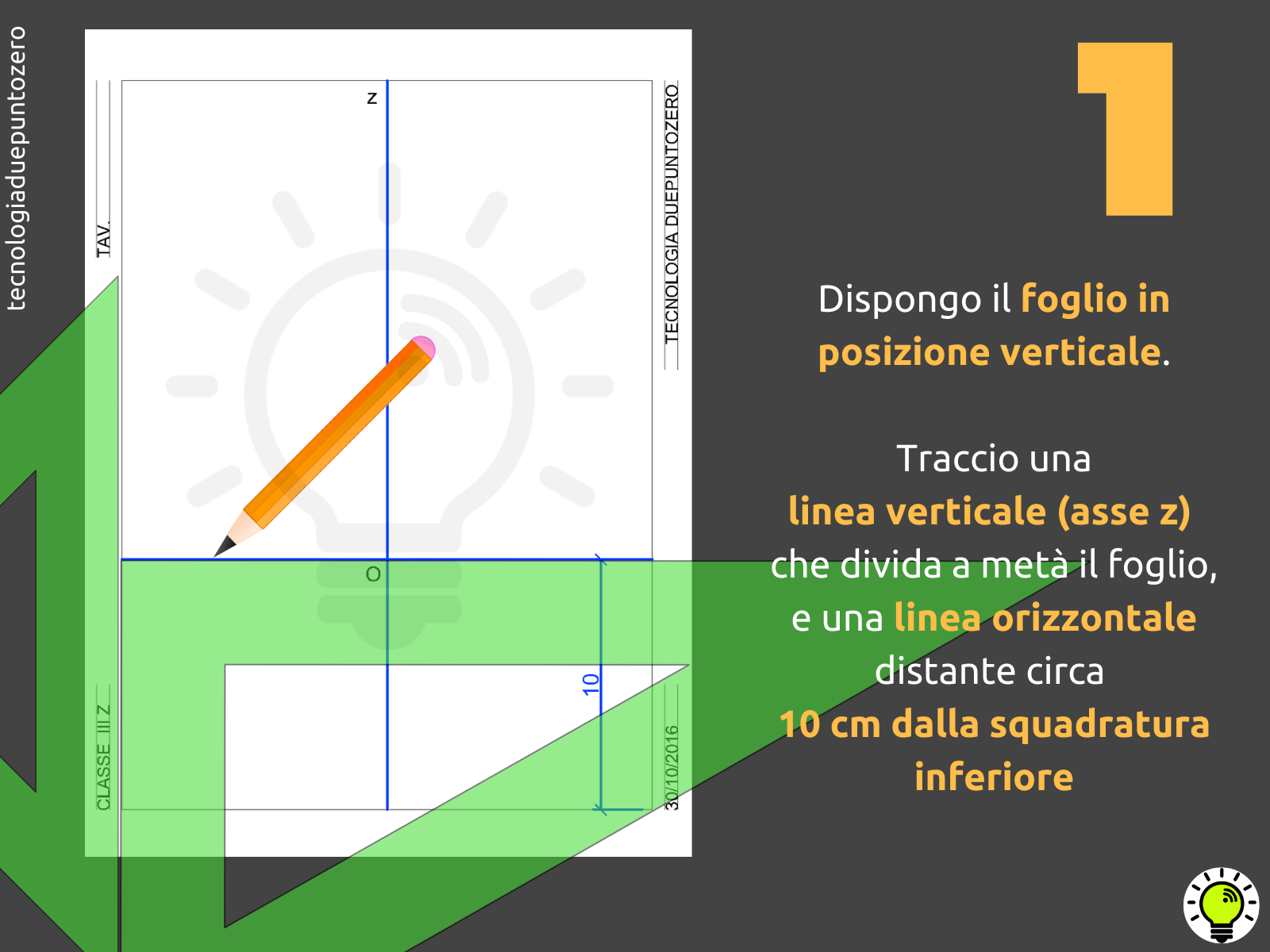

Assonometria isometrica prisma triang 02

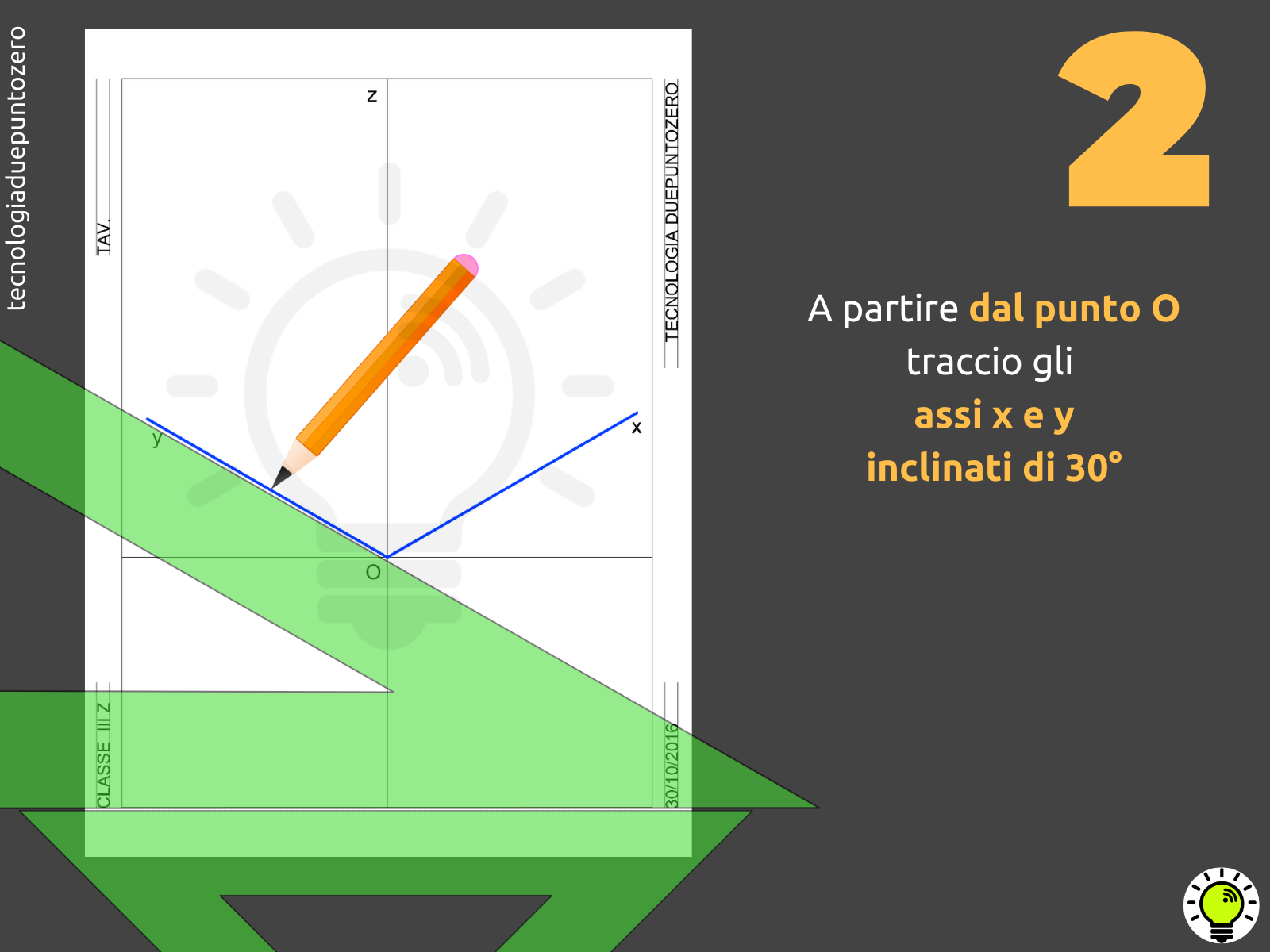

Assonometria isometrica prisma triang 03

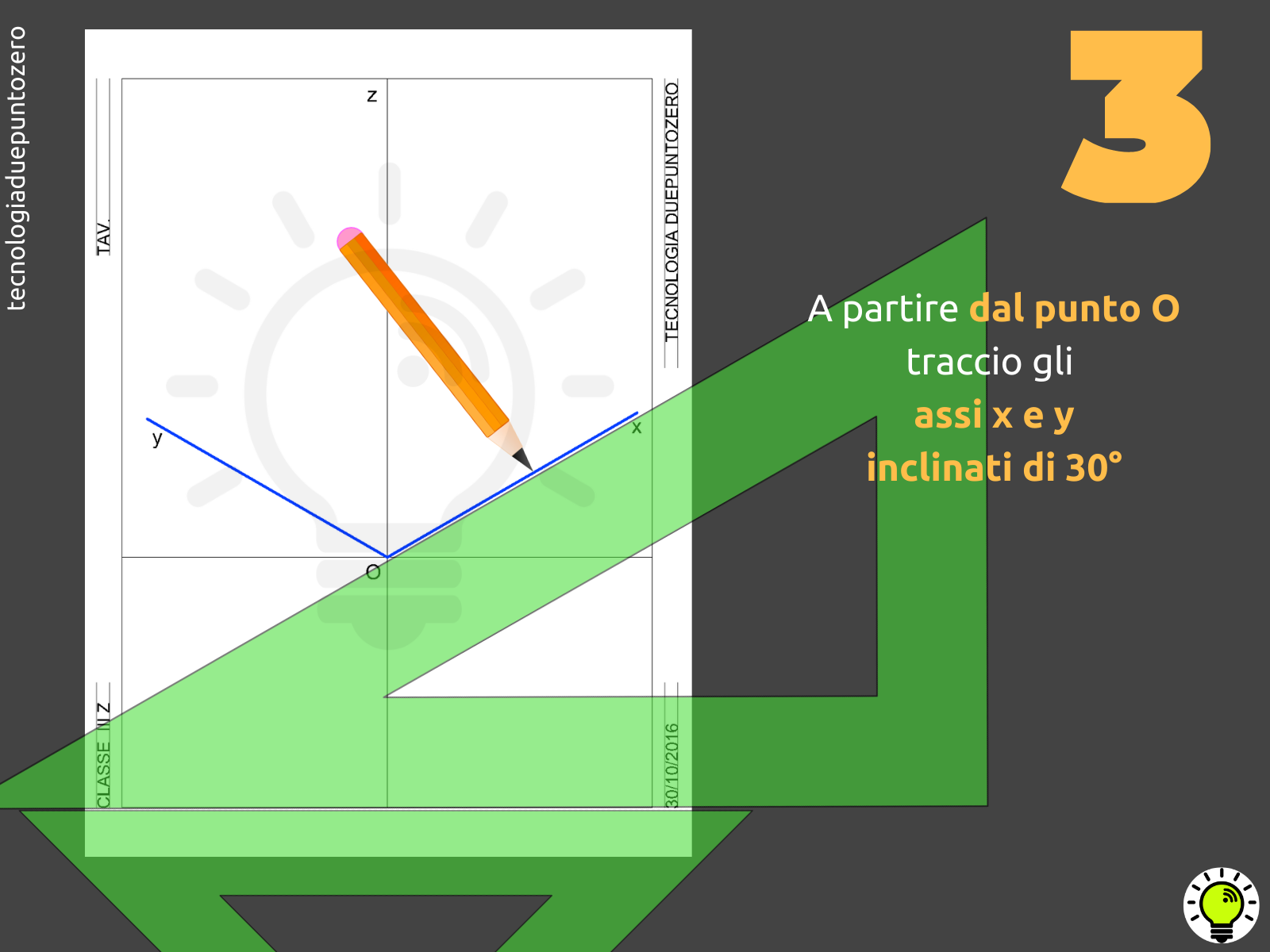

Assonometria isometrica prisma triang 04

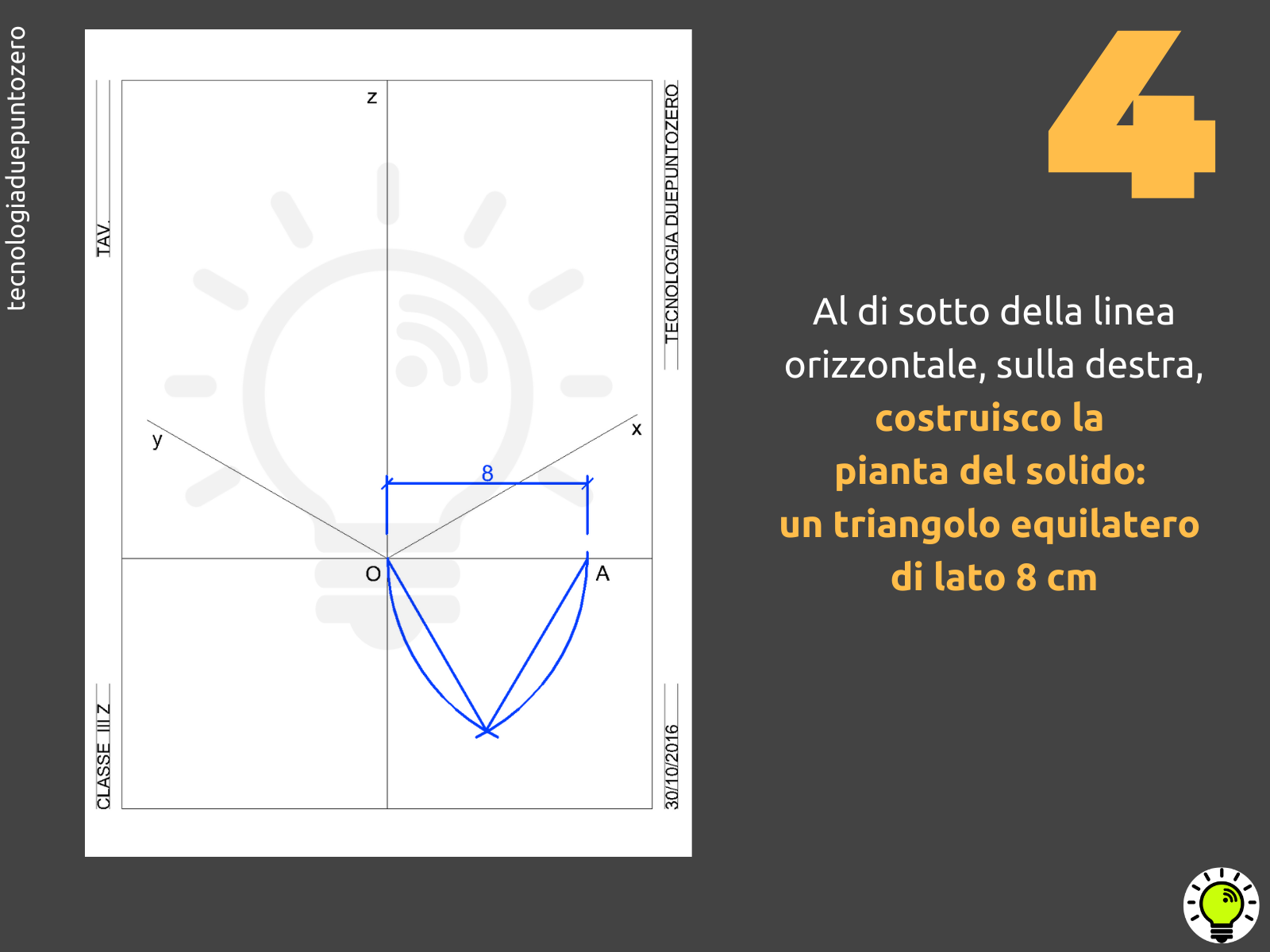

Assonometria isometrica prisma triang 05

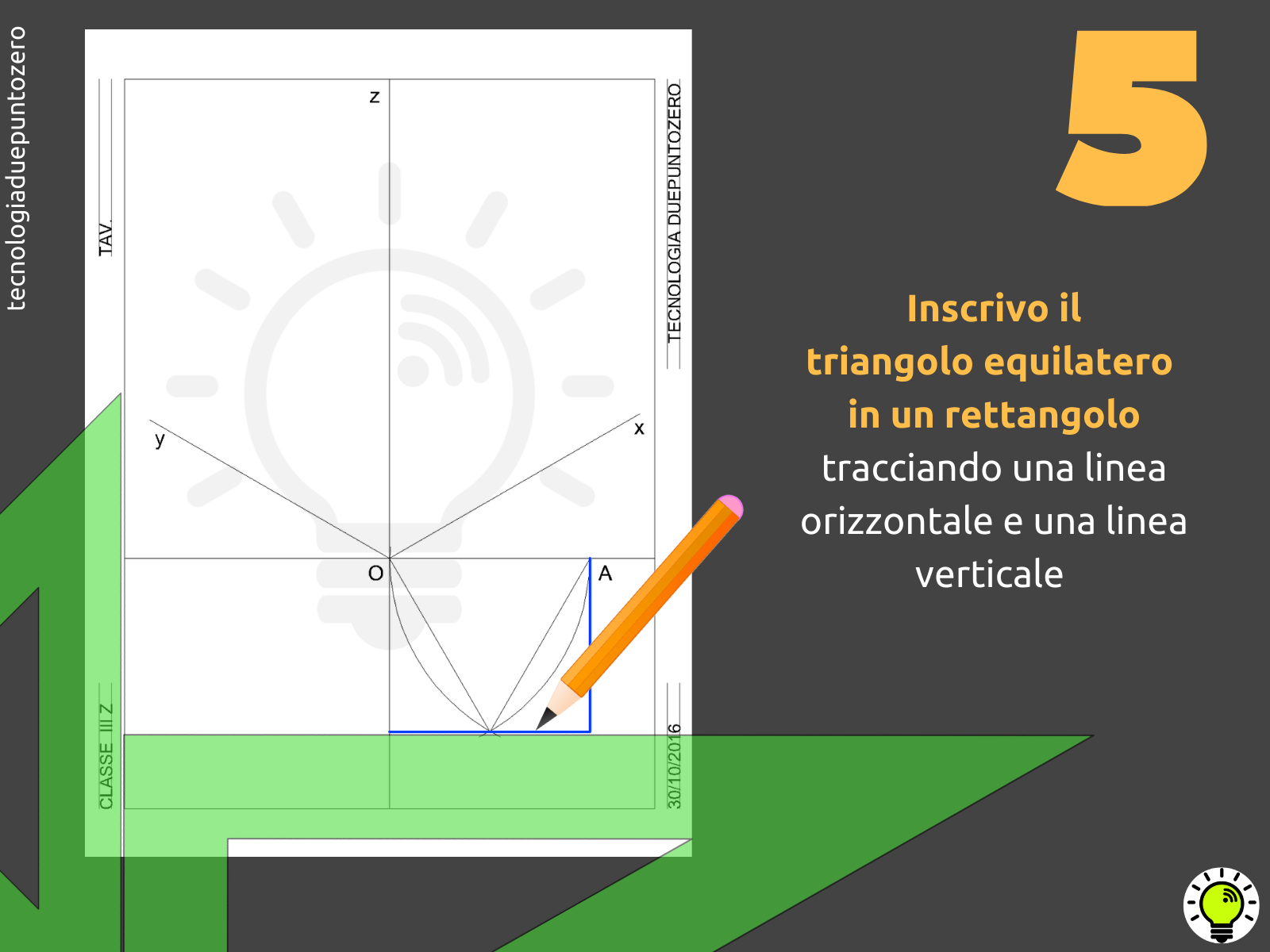

Assonometria isometrica prisma triang 06

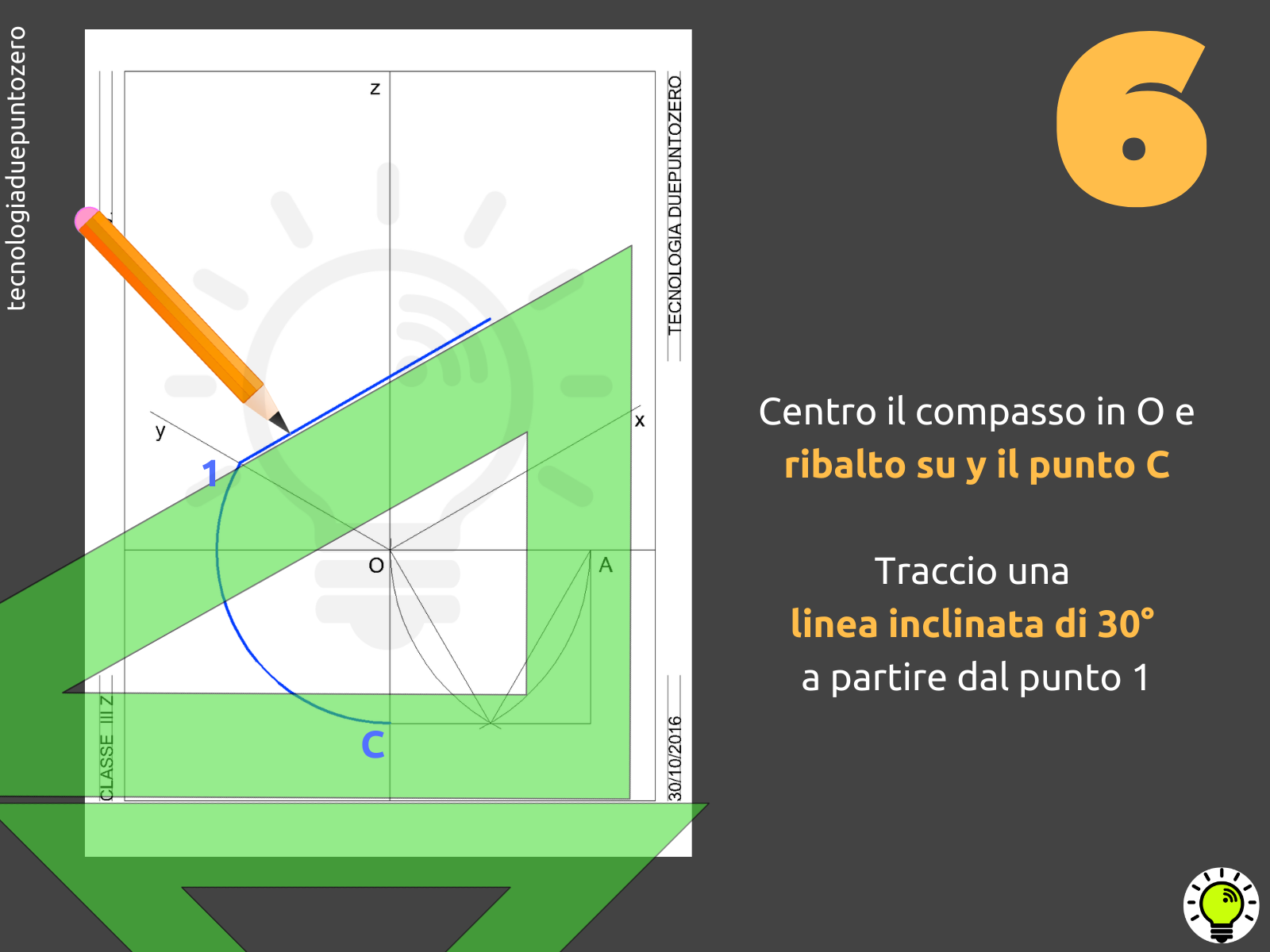

Assonometria isometrica prisma triang 07

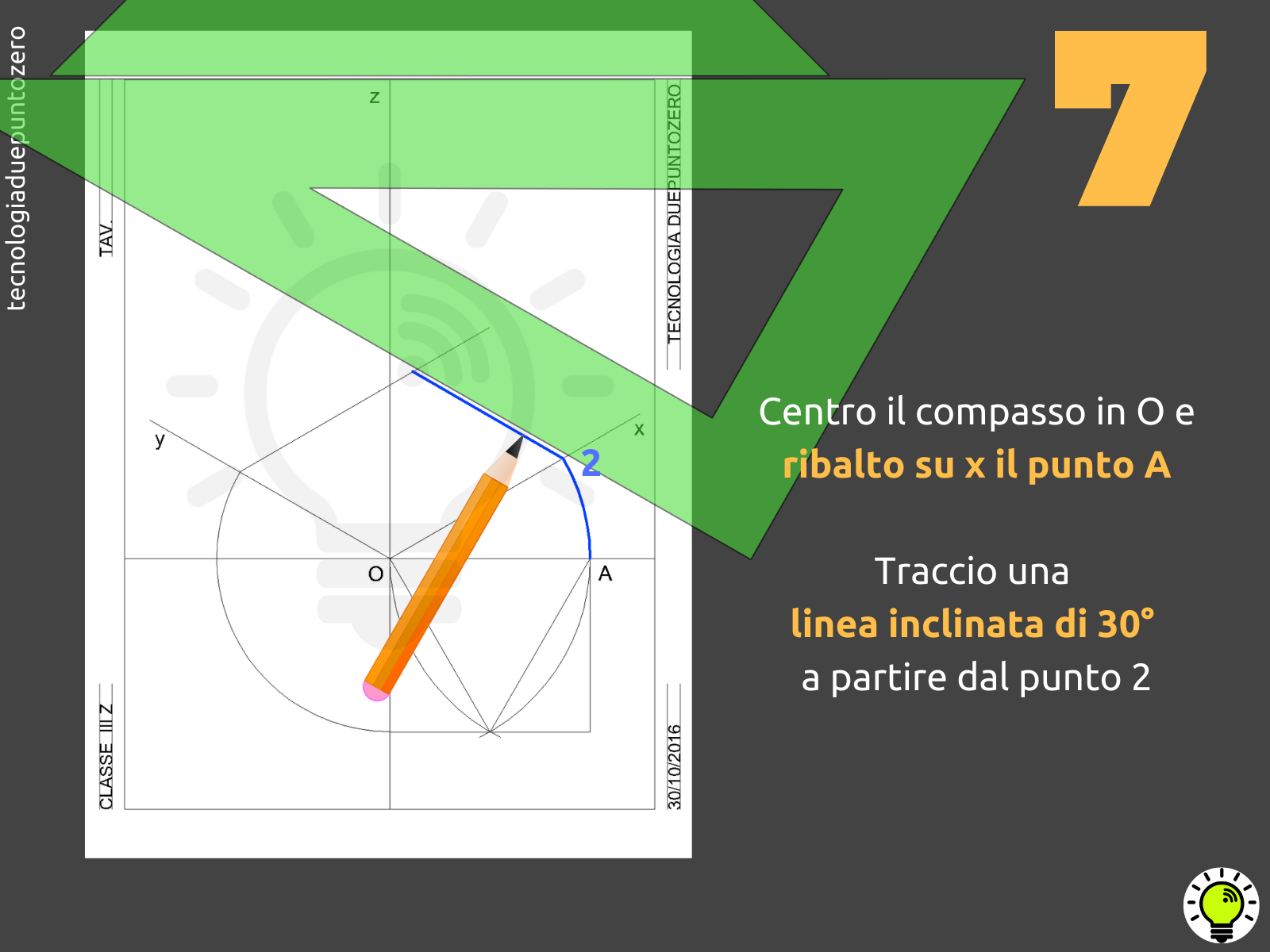

Assonometria isometrica prisma triang 08

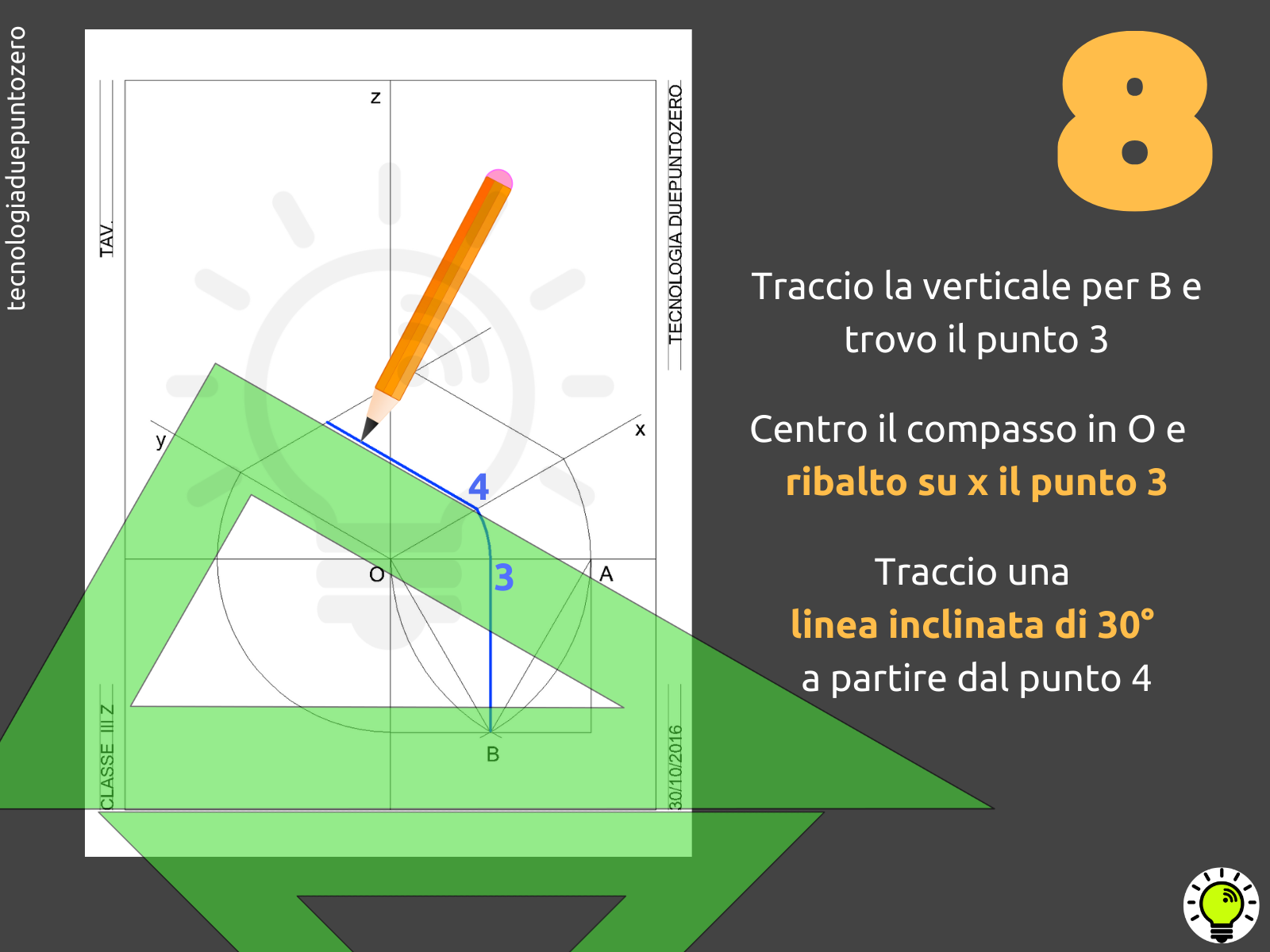

Assonometria isometrica prisma triang 09

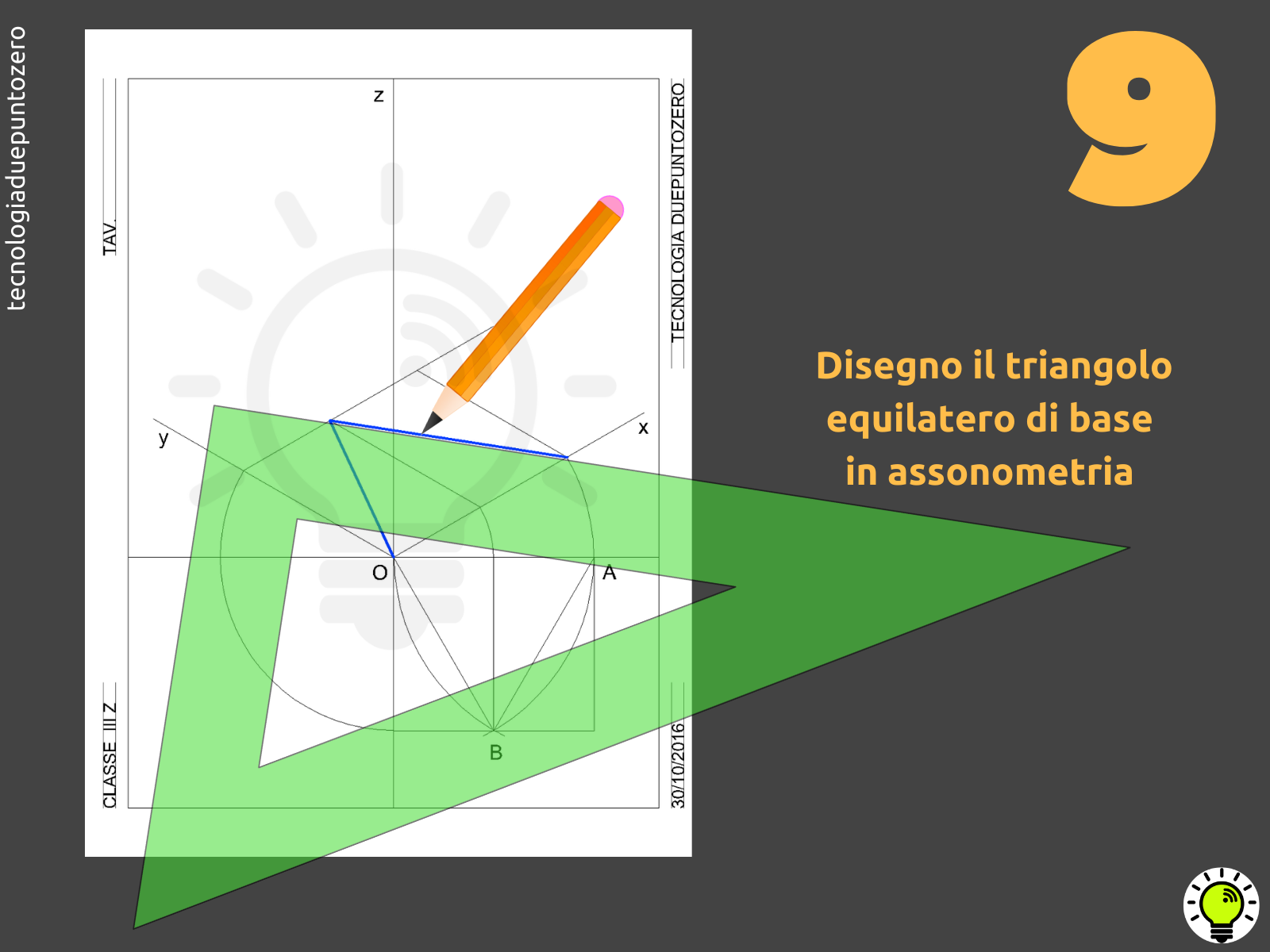

Assonometria isometrica prisma triang 10

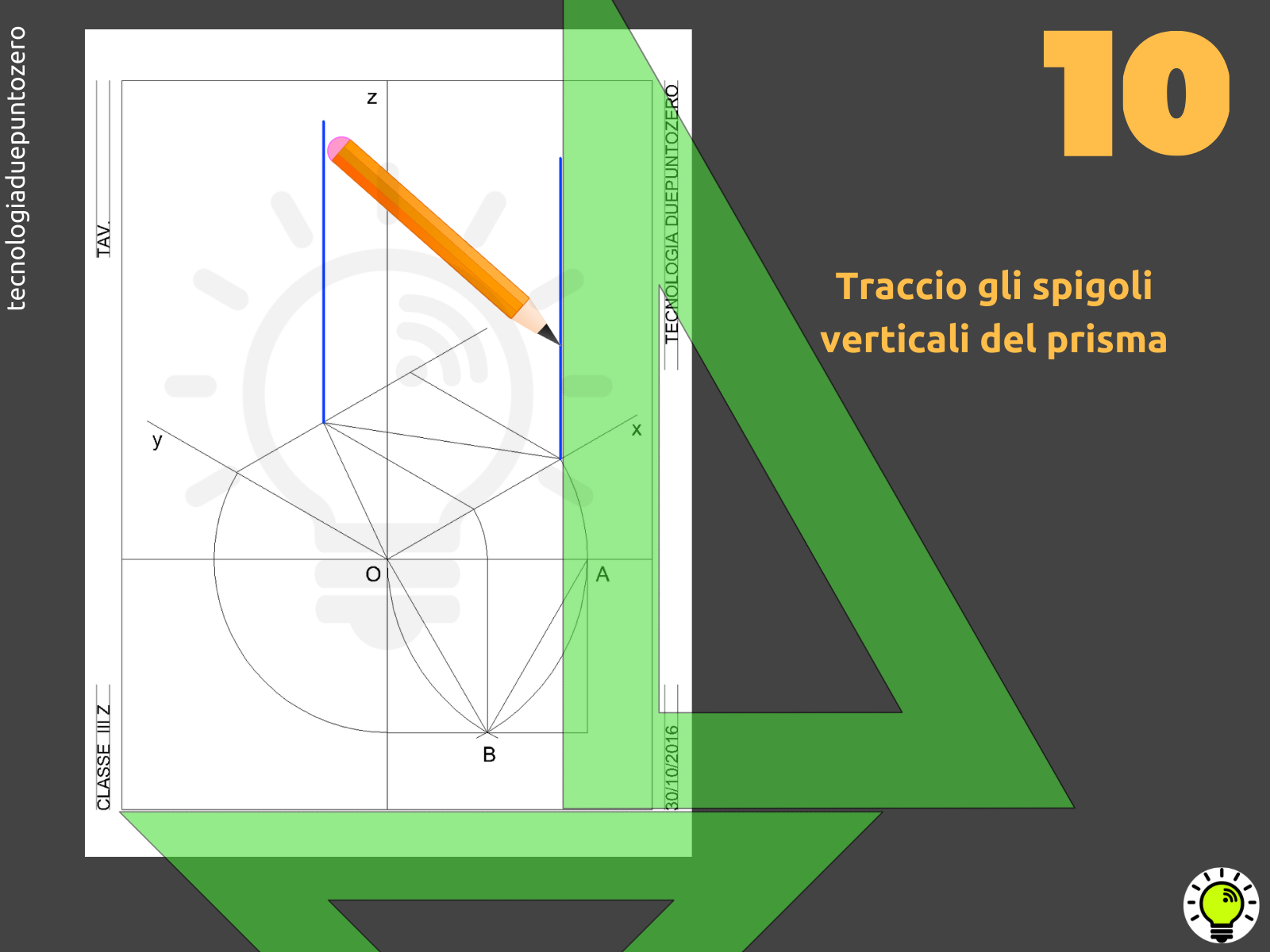

Assonometria isometrica prisma triang 11

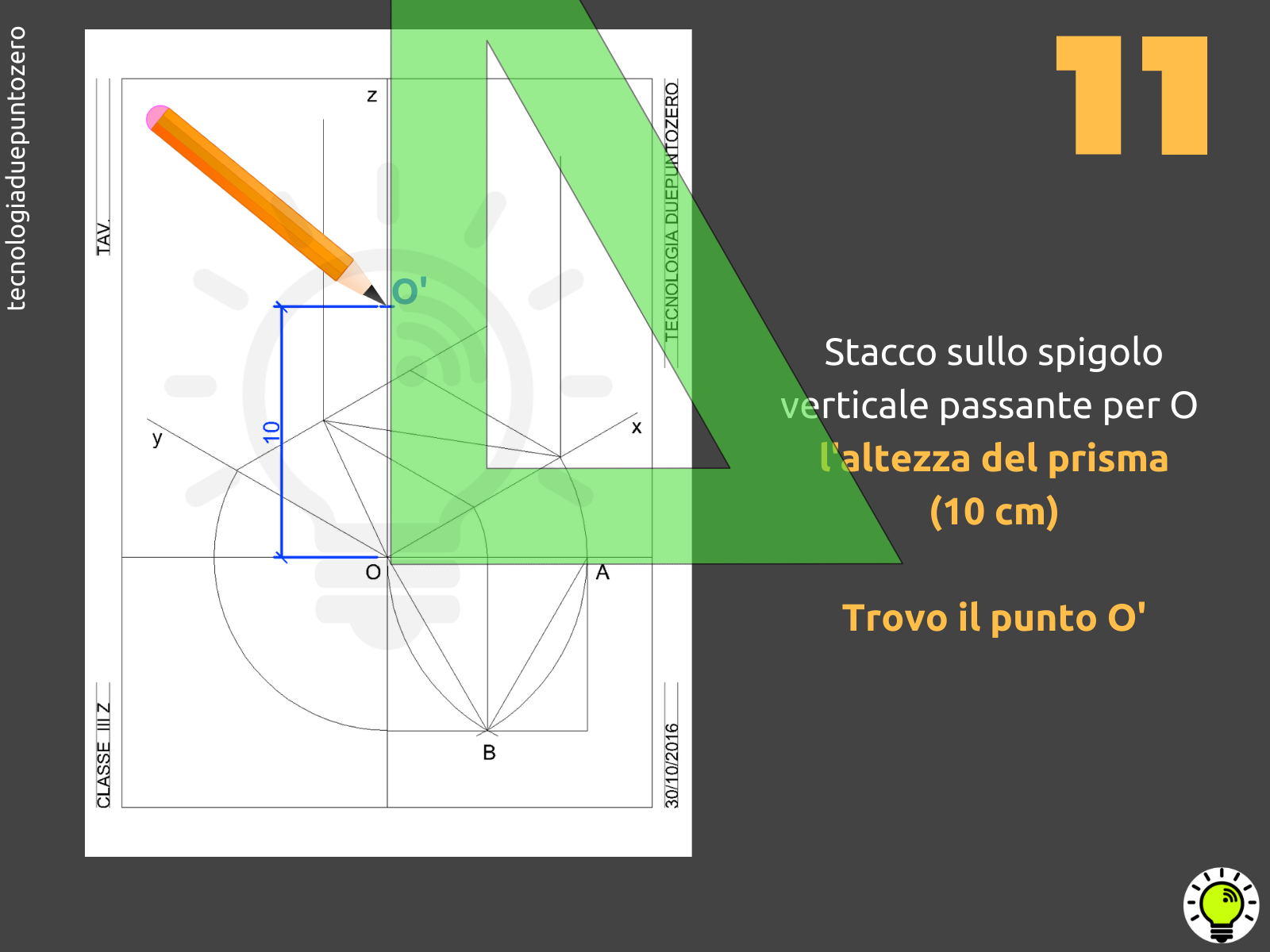

Assonometria isometrica prisma triang 12

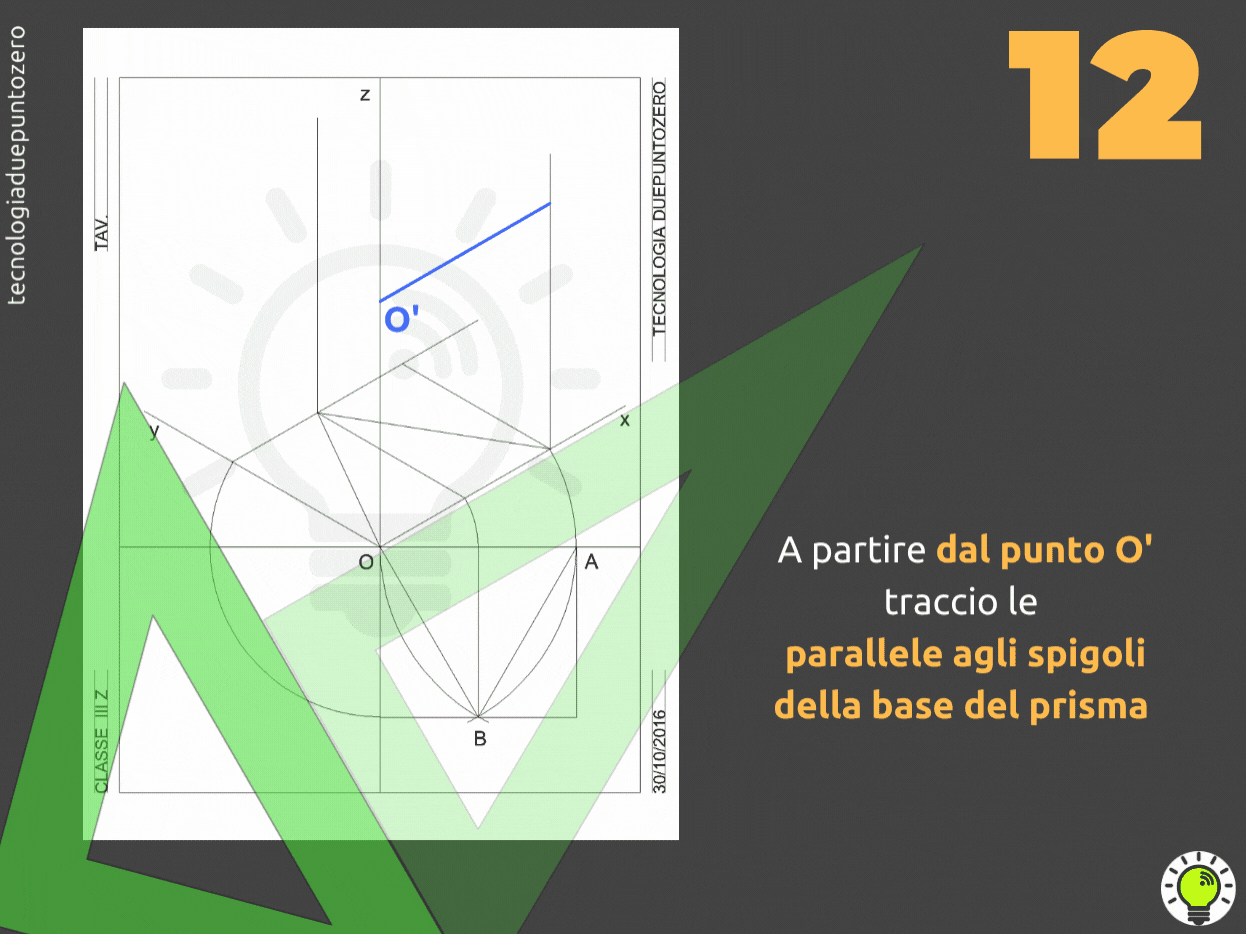

Assonometria isometrica prisma triangolare 13

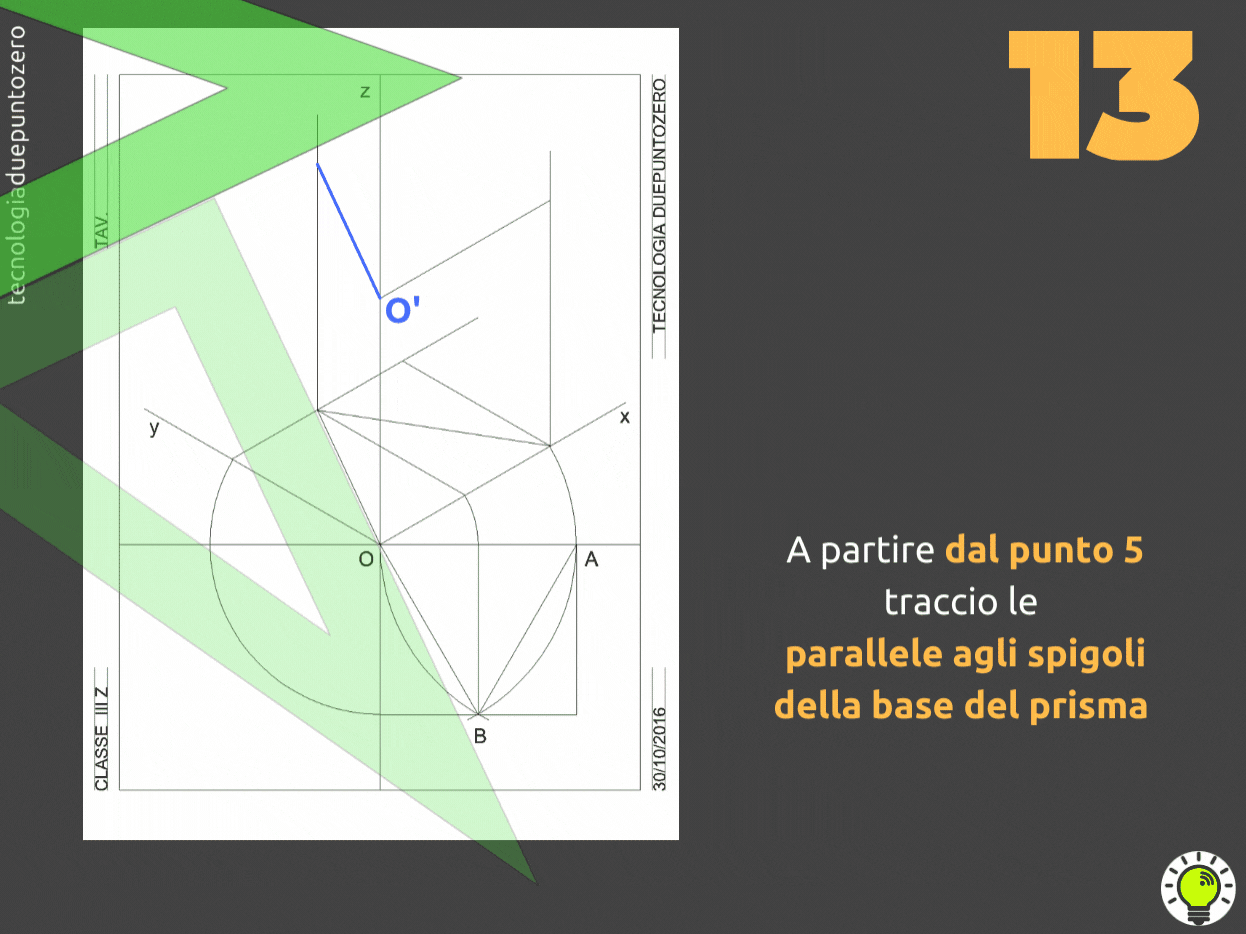

Assonometria isometrica prisma triangolare 14

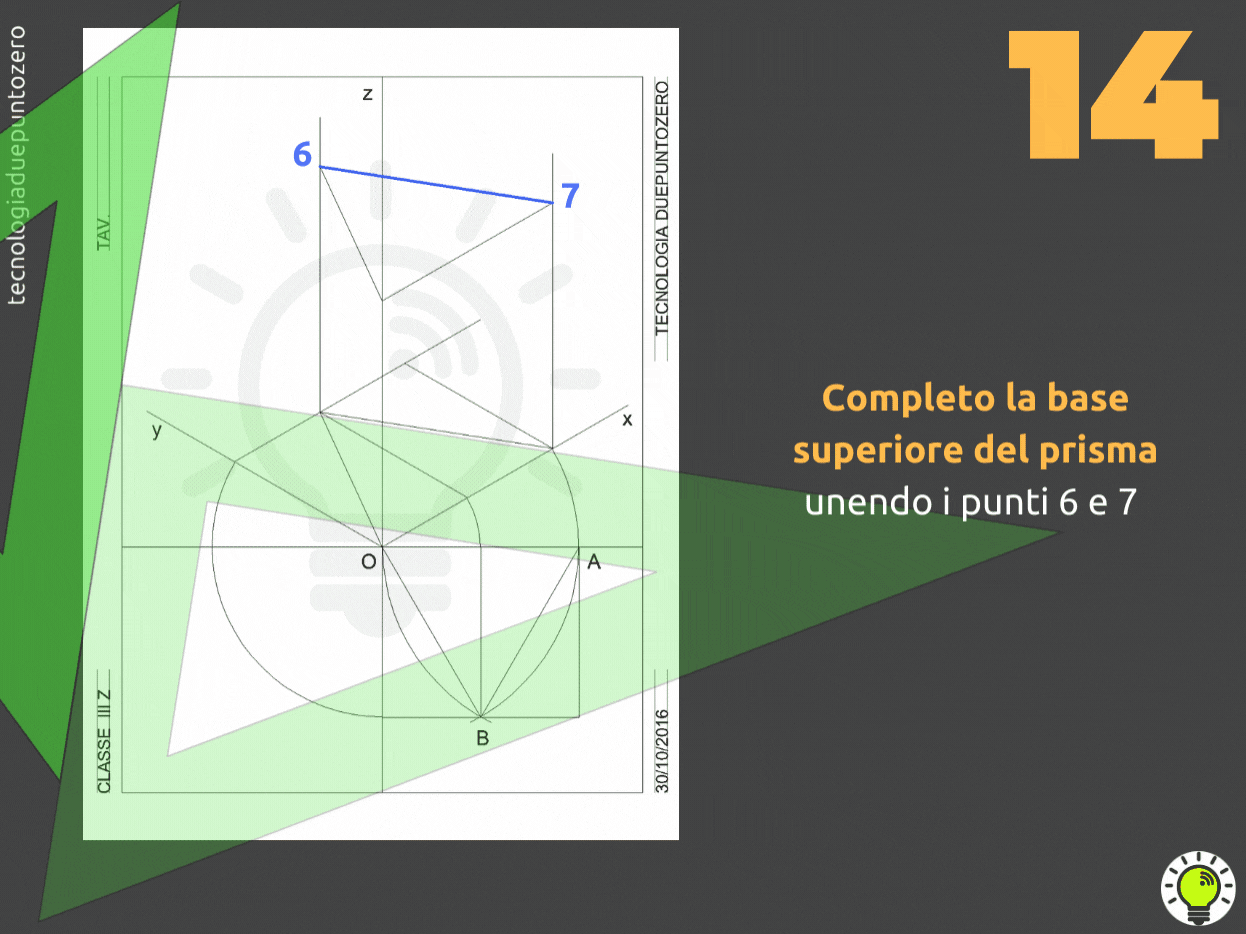

Assonometria isometrica prisma triangolare 15

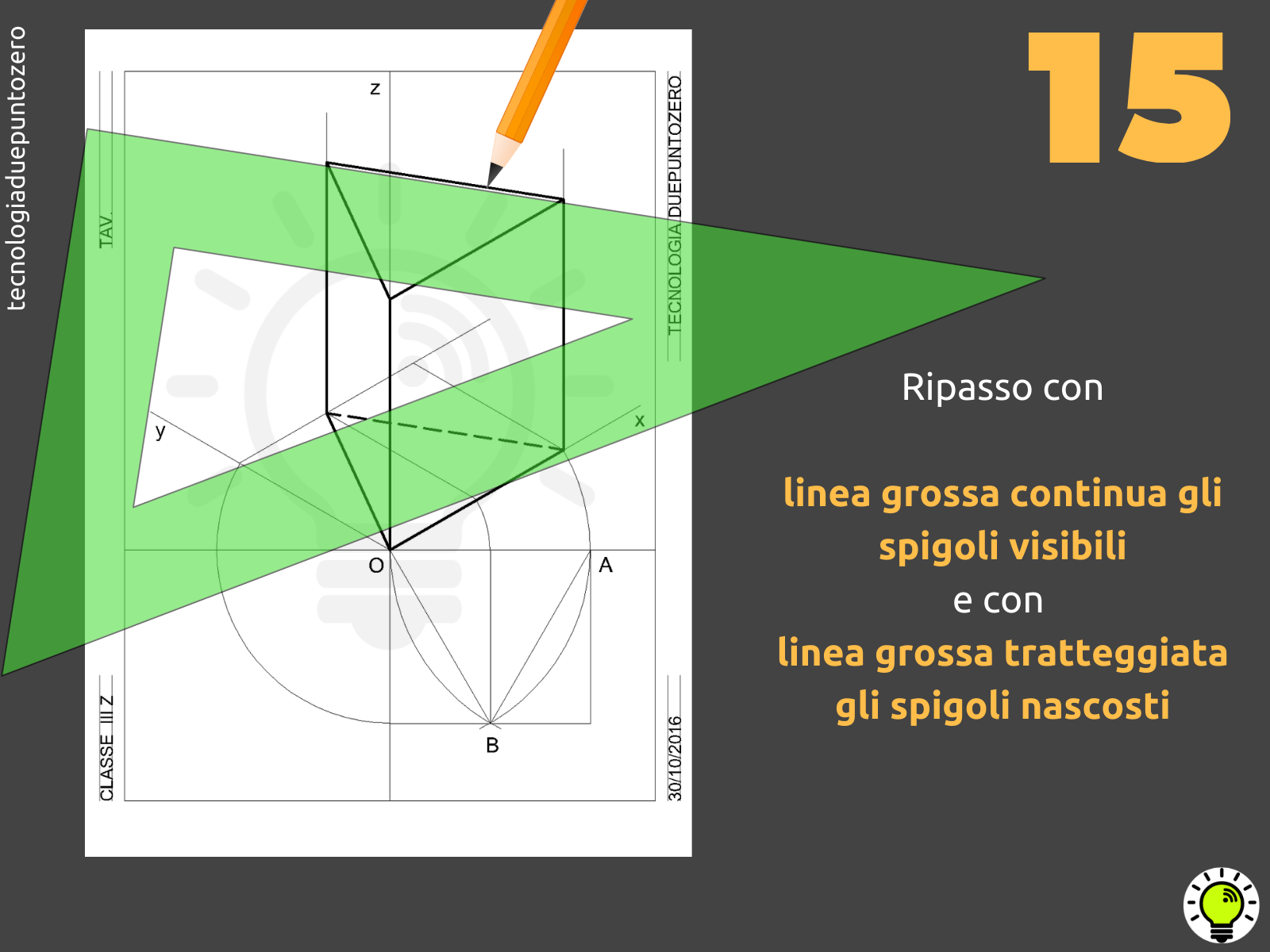

Assonometria isometrica prisma triang 16

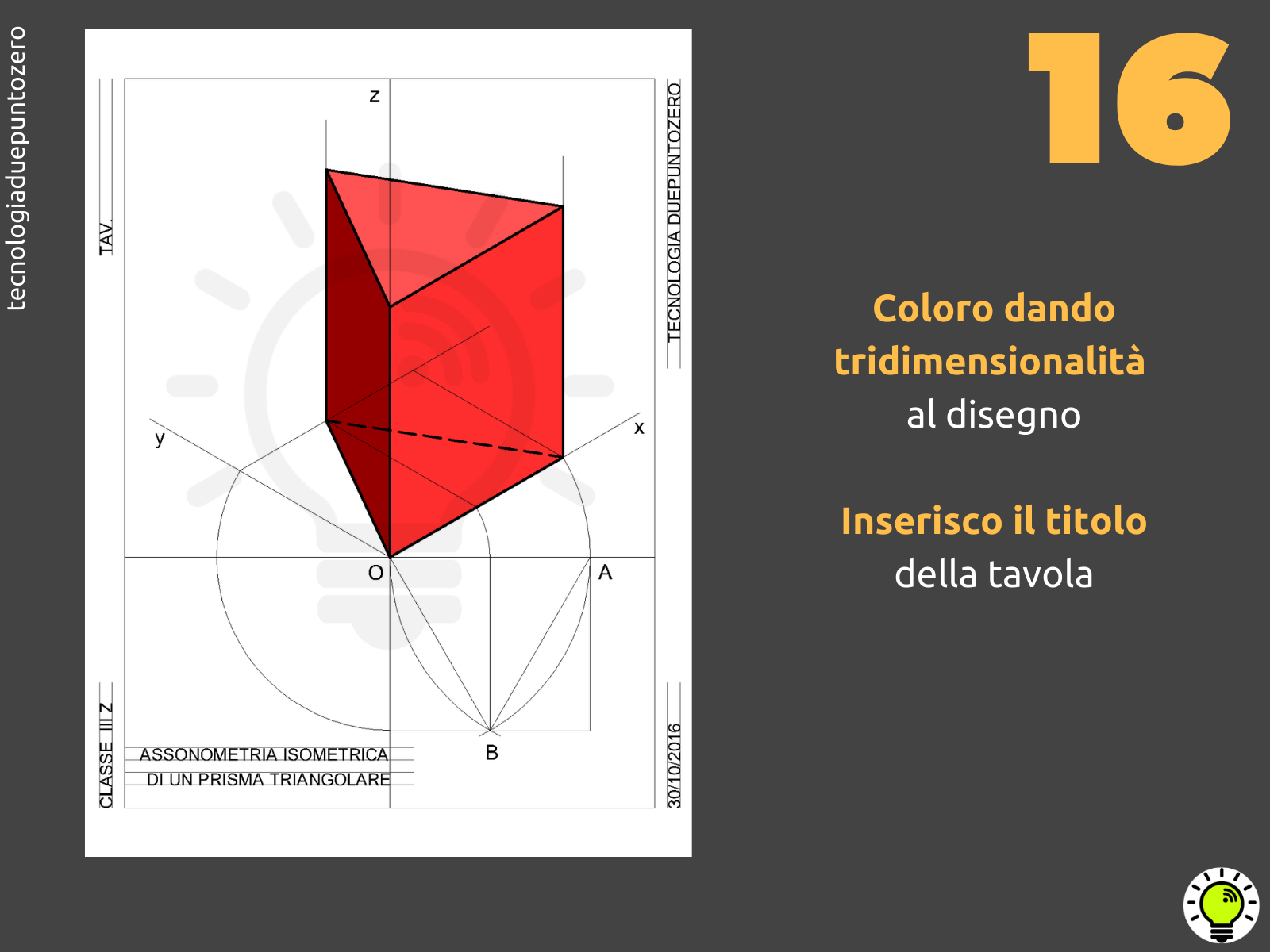

Assonometria isometrica prisma triang 17

Guarda le immagini con le istruzioni passopasso una per volta 👇🏽

Ricordiamo lo schema dell’assonometria isometrica:
