In questa esercitazione, dovrai progettare una cameretta, tenendo conto dei principali vincoli imposti dalla normativa vigente e delle dimensioni standard di arredi, porte e finestre.
Disegnerai la pianta in scala 1:20. La camera da letto dovrà avere una superficie massima di 14 mq.
Guarda il video del Canale Youtube Tecnologia Duepuntozero, oppure leggi l’articolo.
Check list per l’autovalutazione
- Sono stato puntuale nella consegna?
- La superficie della camera risulta inclusa tra i 9 mq e i 14 mq?
- Ho disegnato la camera nella scala data?
- Mi sono ricordato di inserire una porta e almeno una finestra?
- Ho inserito il letto, il comodino, la scrivania, la sedia e l’armadio?
- Le misure degli arredi rispettano le misure standard previste?
- Ho disegnato gli arredi nella scala data?
- E’ sempre rispettata la distanza tra gli arredi di almeno 60 cm per il passaggio delle persone?
- Ho lavorato con precisione e ho curato tutti i dettagli?
- Ho inserito il titolo della tavola, quote principali e la scala di rappresentazione?
Cosa devi fare
Scegli le dimensioni in metri della cameretta, e verifica che la superficie della camera risulti compresa tra 9 mq – superficie minima richiesta dalla normativa – e 14 mq – superficie massima consentita dalla consegna.

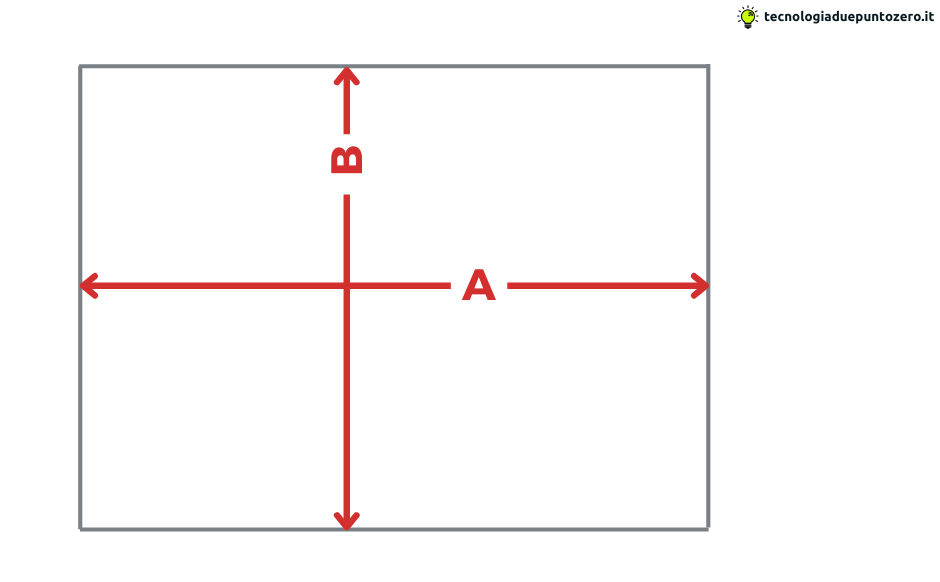

Trasforma le dimensioni della cameretta in cm. Disegna sul quaderno di Tecnologia l’ingombro della cameretta, in scala 1:20. Assicurati di avere un foglio con quadretti di mezzo cm: è più facile!). In alternativa, puoi usare un foglio di carta millimetrata.
Per disegnare in scala 1:20 basta dividere tutte le misure per … ?
(Se hai bisogno di ripassare le scale di rappresentazione, clicca qui per rileggere l’articolo)

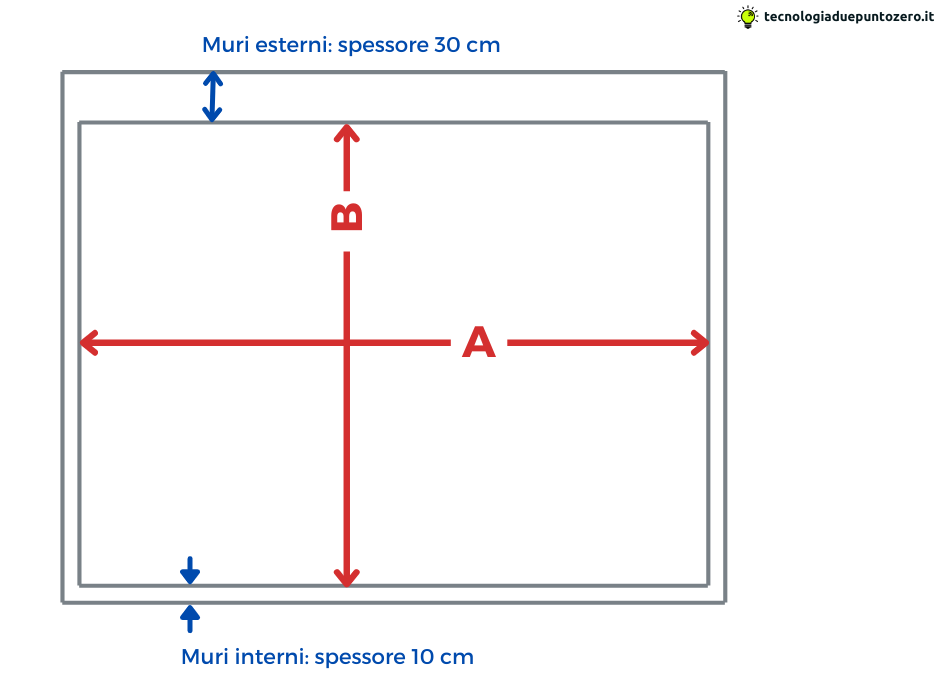

Scegli quali sono le pareti interne e quali le pareti esterne della cameretta. Dai alle pareti esterne uno spessore di 30 cm, e alle pareti interne uno spessore di 10 cm. Disegna lo spessore delle pareti verso l’esterno, in modo da non ridurre la superficie effettiva della stanza
Per disegnare in scala 1:20 basta dividere tutte le misure per … ?

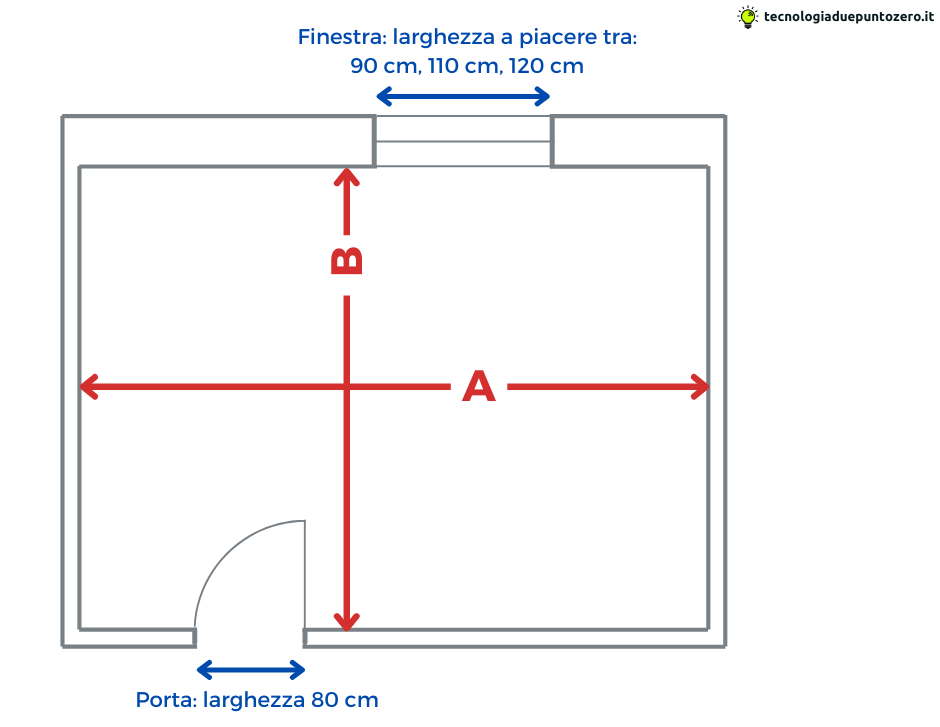

Disegna la porta su una parete interna (larghezza 80 cm) e una finestra (larghezza a piacere tra: 90 cm, 110 cm, 120 cm)
Per disegnare in scala 1:20 basta dividere tutte le misure per … ?

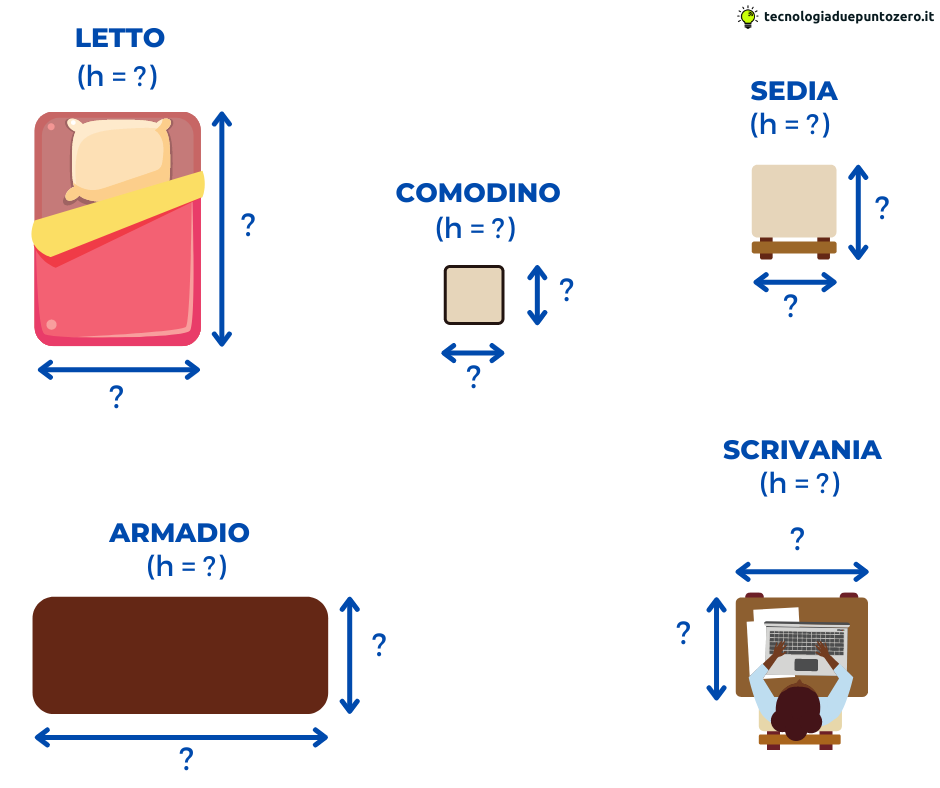

Scegli gli arredi da inserire nella cameretta in base alle tue esigenze. Devono essere presenti obbligatoriamente: un letto singolo, un comodino, un armadio, una scrivania e una sedia (arredo base).
Scegli le dimensioni degli arredi aiutandoti con una rivista o un sito di arredamento, oppure misurando lunghezza e larghezza di quelli che hai in casa. Ricordati che gli arredi devono avere dimensioni adeguate a quelle della stanza.
Su un foglio a parte (a quadretti o di carta millimetrata) disegna gli arredi in pianta in scala 1:20 (basta disegnare dei rettangoli).
Per disegnare in scala 1:20 basta dividere tutte le misure per … ?
Colora i disegni e ritagliali. Aggiungi il nome dell’arredo sul retro, in modo da non fare confusione.

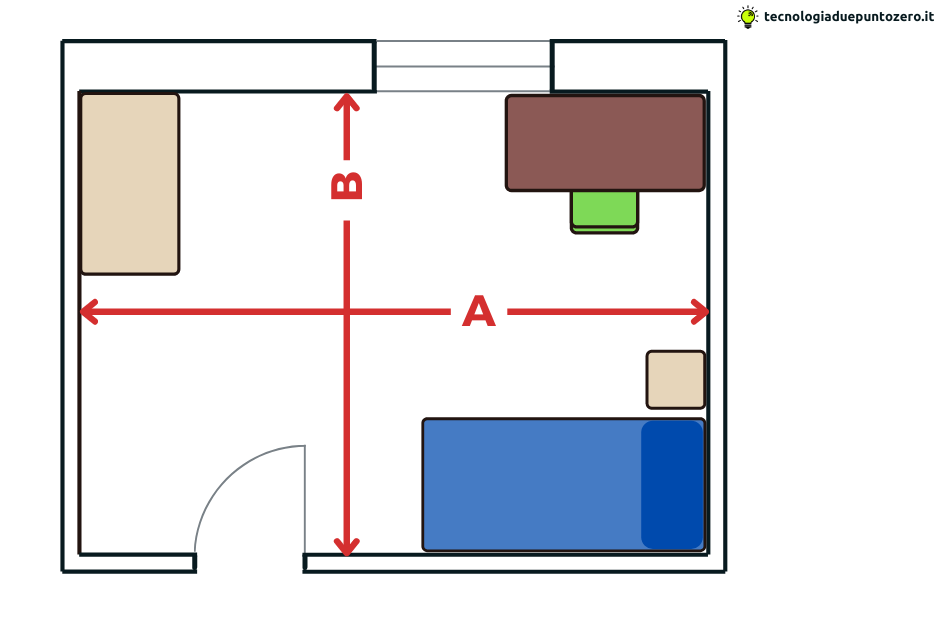

Prova a posizionare gli arredi sulla pianta della camera, tenendo presente che l’ingombro necessario al passaggio di una persona è di 60 cm.
Non incollare ancora gli arredi sul foglio: valuteremo insieme il loro posizionamento, prima di procedere al progetto definitivo.
Una volta che avremo valutato e stabilito la disposizione degli arredi definitiva, realizza la pianta della cameretta su foglio da disegno bianco riquadrato in scala 1:20.
Ricorda che le linee devono essere tutte fini. Le uniche linee grosse devono essere quelle che rappresentano il muro sezionato.
Ricordati di inserire due linee di quota con le misure della camera, espresse in cm (la quota deve indicare le misure reali della camera, non quelle del disegno!)

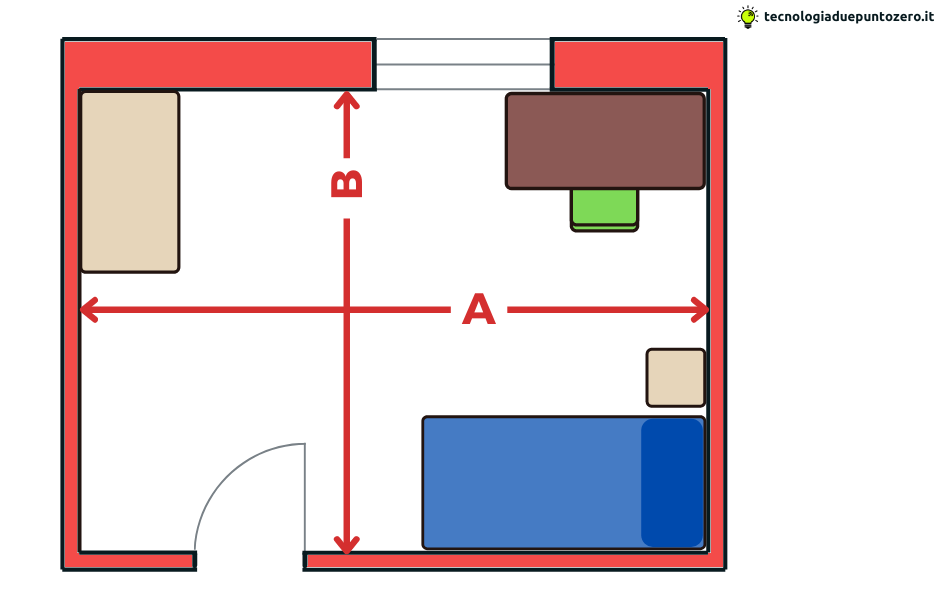

Colora i muri sezionati, in modo che siano ben riconoscibili le aperture (cioè la porta e la finestra).
Ricorda di inserire il titolo della tavola: “Pianta di una cameretta in scala 1:20”.
Se vuoi realizzare un modellino 3D in cartoncino della stanza utilizzando materiali di recupero, vai all’articolo
