Circuiti con generatori in serie e in parallelo

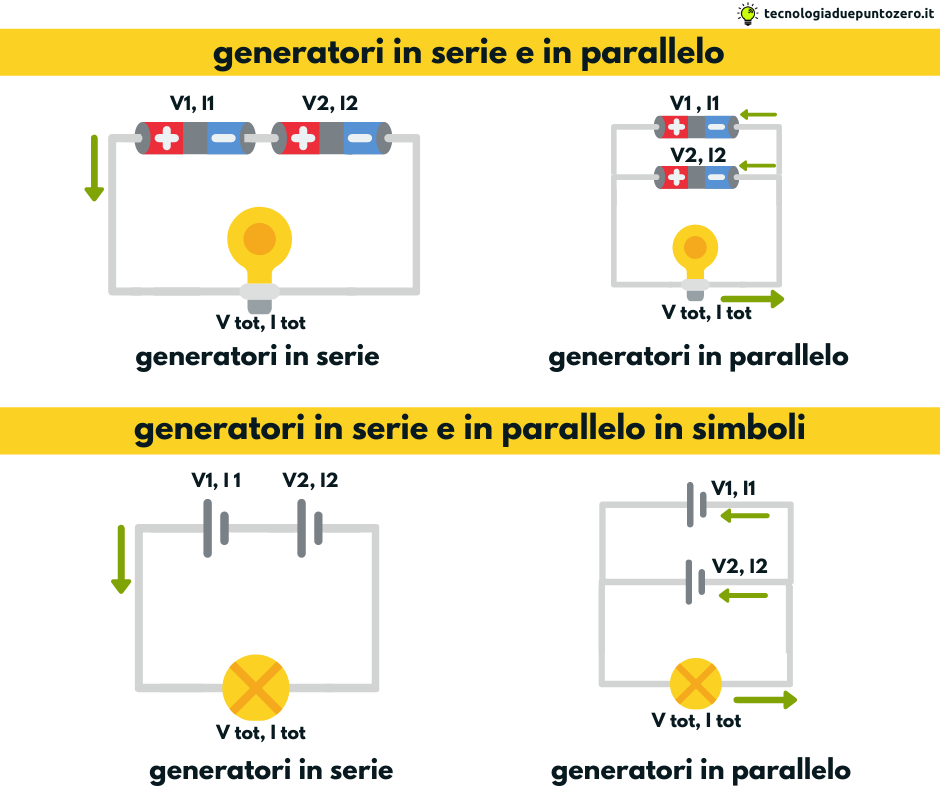

In uno stesso circuito posso inserire più di un generatore. I generatori possono essere collegati in serie o in parallelo.

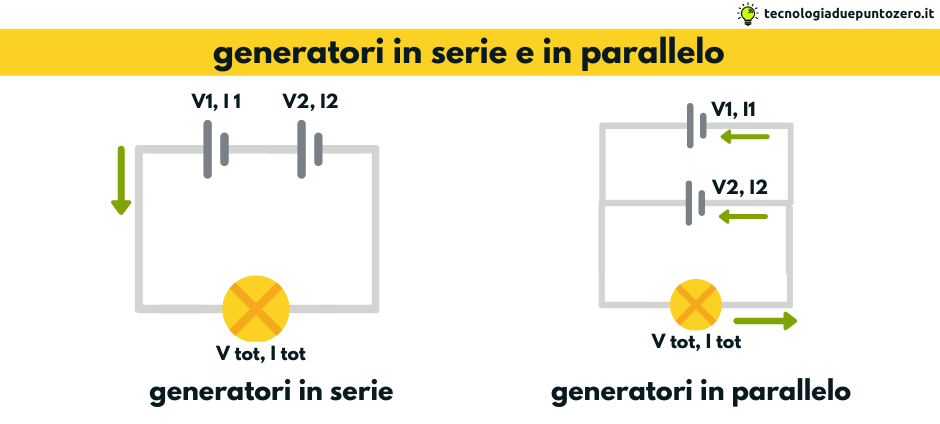

Nel collegamento in serie si collegano il polo negativo di un generatore con il polo positivo dell’altro generatore.
Nel collegamento in parallelo si collegano tra loro tutti i poli positivi dei generatori da un lato e tutti i poli negativi dall’altro.
Esperimenti con generatori in serie e in parallelo
Scegli come svolgere questi esperimenti:
Esperimenti con un circuito materiale

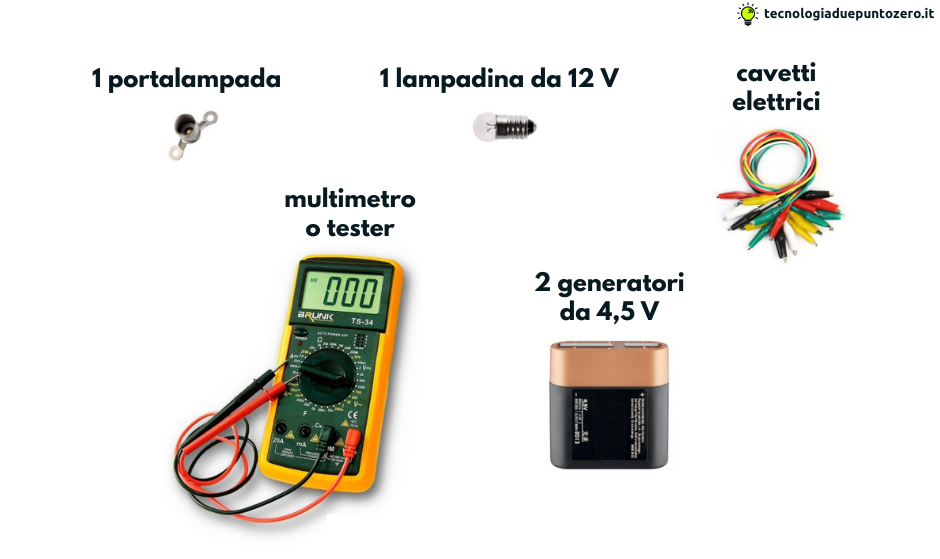

Materiale necessario
- 1 multimetro
- cavetti elettrici
- 2 generatori da 4,5 Volt
- 1 lampadina da 12 volt
- 1 portalampada

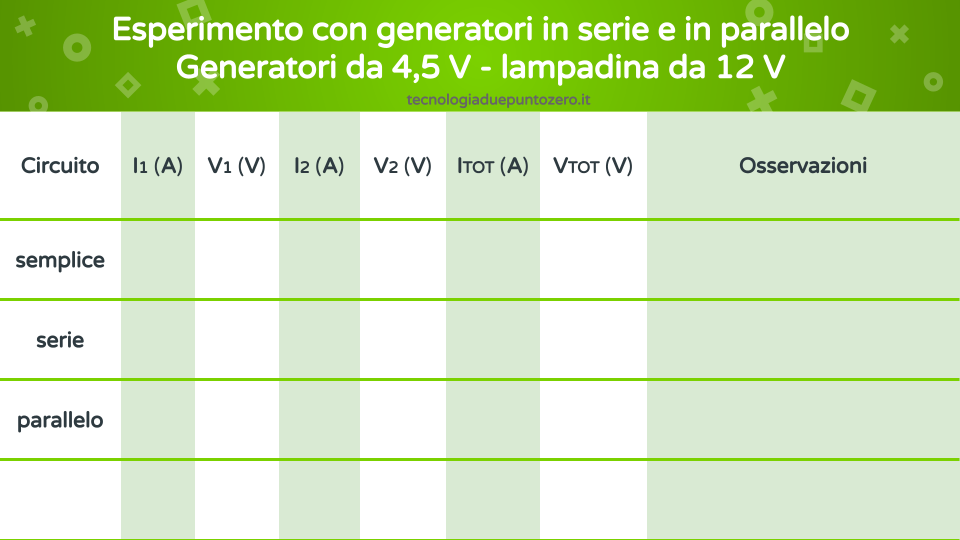

Costruisco un circuito elettrico semplice con un generatore da 4,5 V ed una lampadina da 12 V. Misuro la corrente.
Esperimento 1: generatori in serie
Colleghiamo due generatori da 4,5 V in serie.
Ai capi della lampadina ti aspetti un valore della tensione uguale, maggiore o minore rispetto a quella del singolo generatore? Perché? Misuriamo la tensione con il multimetro.
Ti aspetti che la corrente che attraversa la lampadina abbia un valore maggiore, minore o uguale rispetto a quella del singolo generatore? Perché? Misuriamo la corrente con il multimetro.
Esperimento 2: generatori in parallelo
Colleghiamo due generatori da 4,5 V in parallelo.
Ai capi della lampadina ti aspetti un valore della tensione uguale, maggiore o minore rispetto a quella del singolo generatore? Perché? Misuriamo la tensione con il multimetro.
Ti aspetti che la corrente che attraversa la lampadina abbia un valore maggiore, minore o uguale rispetto a quella del singolo generatore? Perché? Misuriamo la corrente con il multimetro.

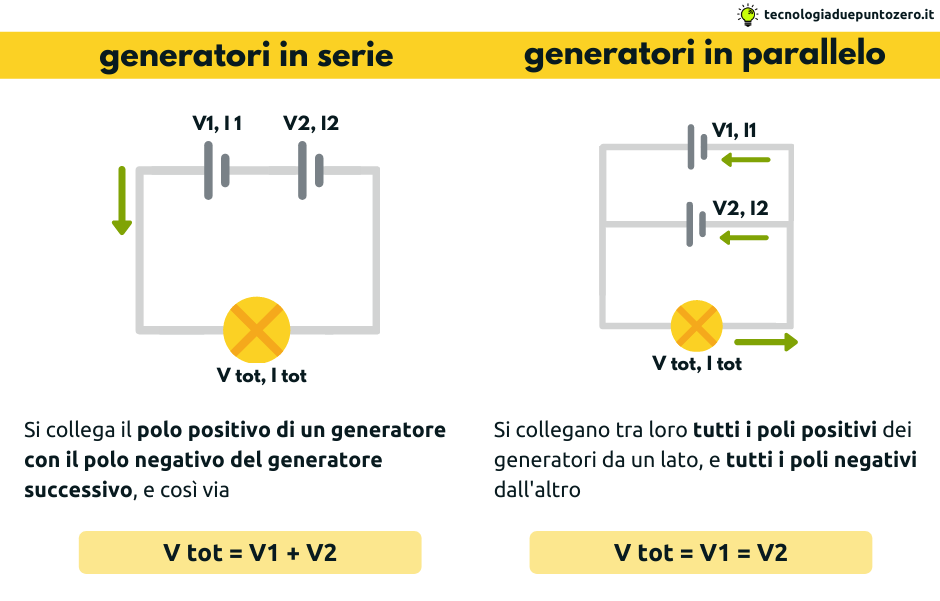

Nel collegamento in serie si collegano il polo negativo di un generatore con il polo positivo dell’altro generatore. La tensione è data dalla somma delle tensioni di ogni generatore, l’intensità di corrente rimane quella di un singolo generatore.
Nel collegamento in parallelo si collegano tra loro tutti i poli positivi dei generatori da un lato e tutti i poli negativi dall’altro. In questo caso la tensione resta immutata, l’ intensità di corrente è pari al prodotto dell’intensità fornita da un generatore per il numero dei generatori. Con questo tipo di collegamento aumenta la durata del generatore a parità di carico. Questo tipo di configurazione è ottenibile utilizzando solo batterie dello stesso voltaggio. In caso contrario potrebbero verificarsi delle condizioni pericolose di utilizzo.
Esperimenti con simulatore PhET
Usa il simulatore in questa pagina, oppure apri il sito PhET Colorado. Se hai difficoltà a usare il simulatore, guarda questi tutorial: Circuiti elettrici: il simulatore PhET

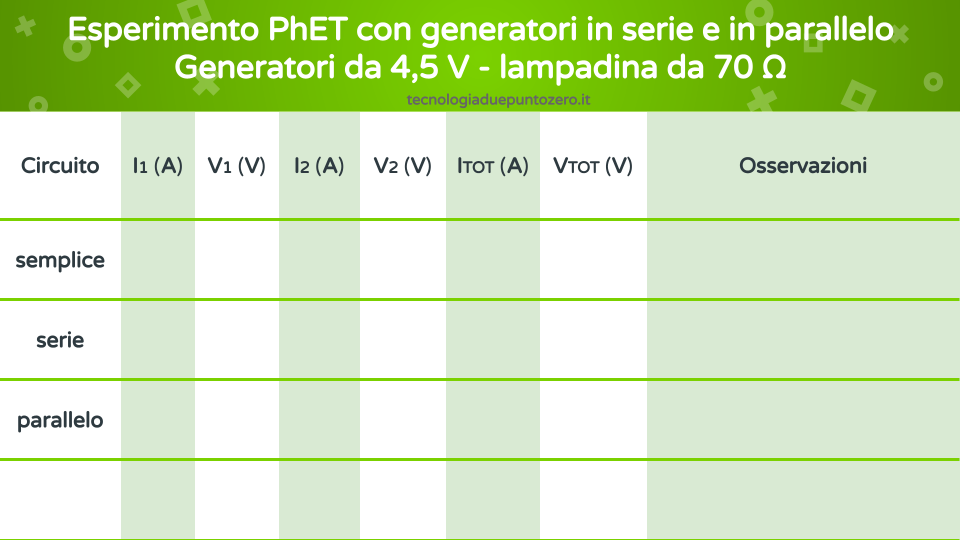

Costruiamo un circuito elettrico semplice con un generatore da 4,5 V ed una lampadina da 70 Ω (Ohm). Misuro la corrente.
Esperimento 1: generatori in serie
Colleghiamo due generatori da 4,5 V in serie.
Ai capi della lampadina ti aspetti un valore della tensione uguale, maggiore o minore rispetto a quella del singolo generatore? Perché? Misuriamo la tensione con il multimetro.
Ti aspetti che la corrente che attraversa la lampadina abbia un valore maggiore, minore o uguale rispetto a quella del singolo generatore? Perché? Misuriamo la corrente con il multimetro.
Esperimento 2: generatori in parallelo
Colleghiamo due generatori da 4,5 V in parallelo.
Ai capi della lampadina ti aspetti un valore della tensione uguale, maggiore o minore rispetto a quella del singolo generatore? Perché? Misuriamo la tensione con il multimetro.
Ti aspetti che la corrente che attraversa la lampadina abbia un valore maggiore, minore o uguale rispetto a quella del singolo generatore? Perché? Misuriamo la corrente con il multimetro.
Nel collegamento in serie si collegano il polo negativo di un generatore con il polo positivo dell’altro generatore. La tensione è data dalla somma delle tensioni di ogni generatore, l’intensità di corrente rimane quella di un singolo generatore.
Nel collegamento in parallelo si collegano tra loro tutti i poli positivi dei generatori da un lato e tutti i poli negativi dall’altro. In questo caso la tensione resta immutata, l’ intensità di corrente è pari al prodotto dell’intensità fornita da un generatore per il numero dei generatori. Con questo tipo di collegamento aumenta la durata del generatore a parità di carico. Questo tipo di configurazione è ottenibile utilizzando solo batterie dello stesso voltaggio. In caso contrario potrebbero verificarsi delle condizioni pericolose di utilizzo.
