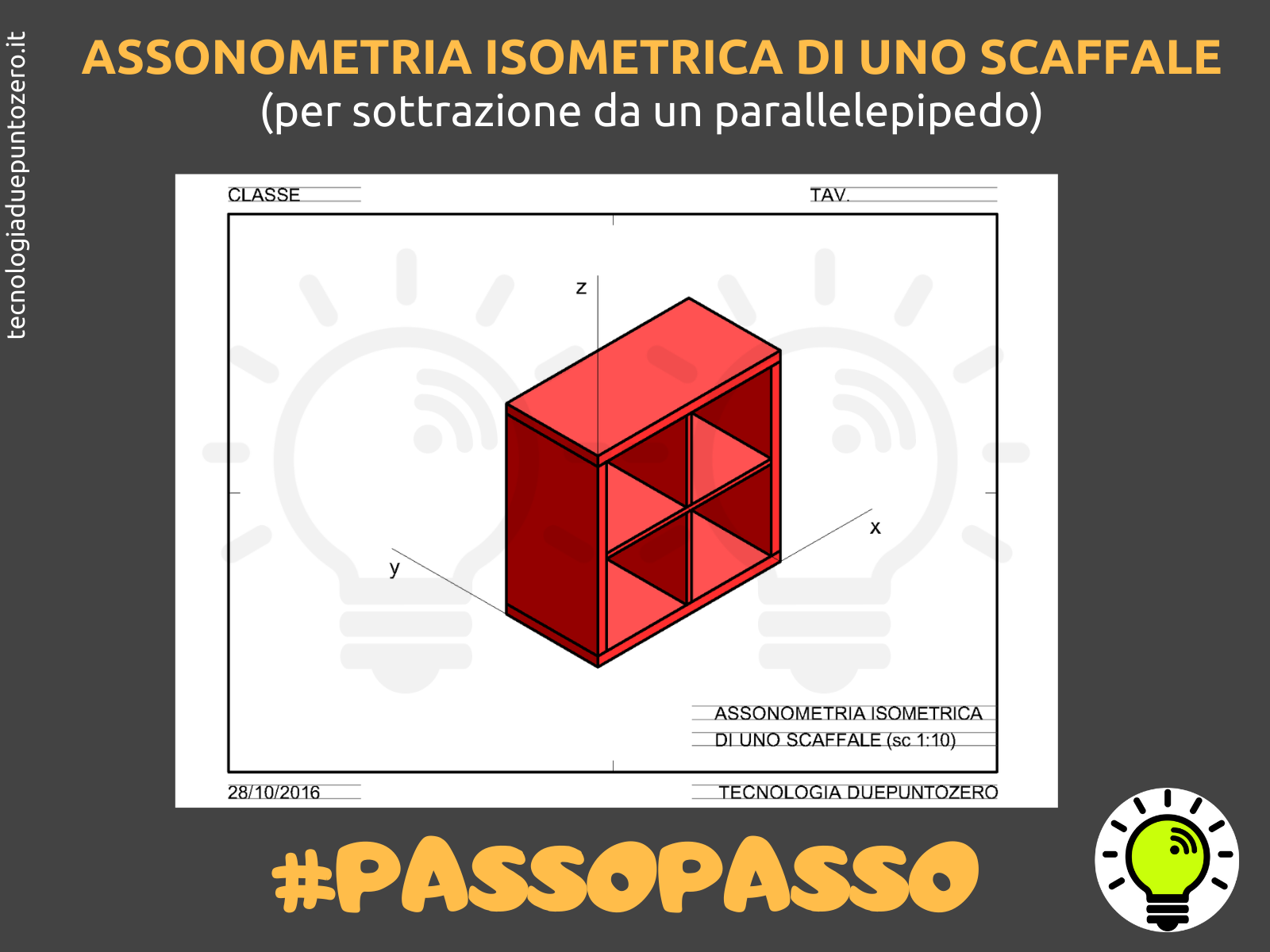

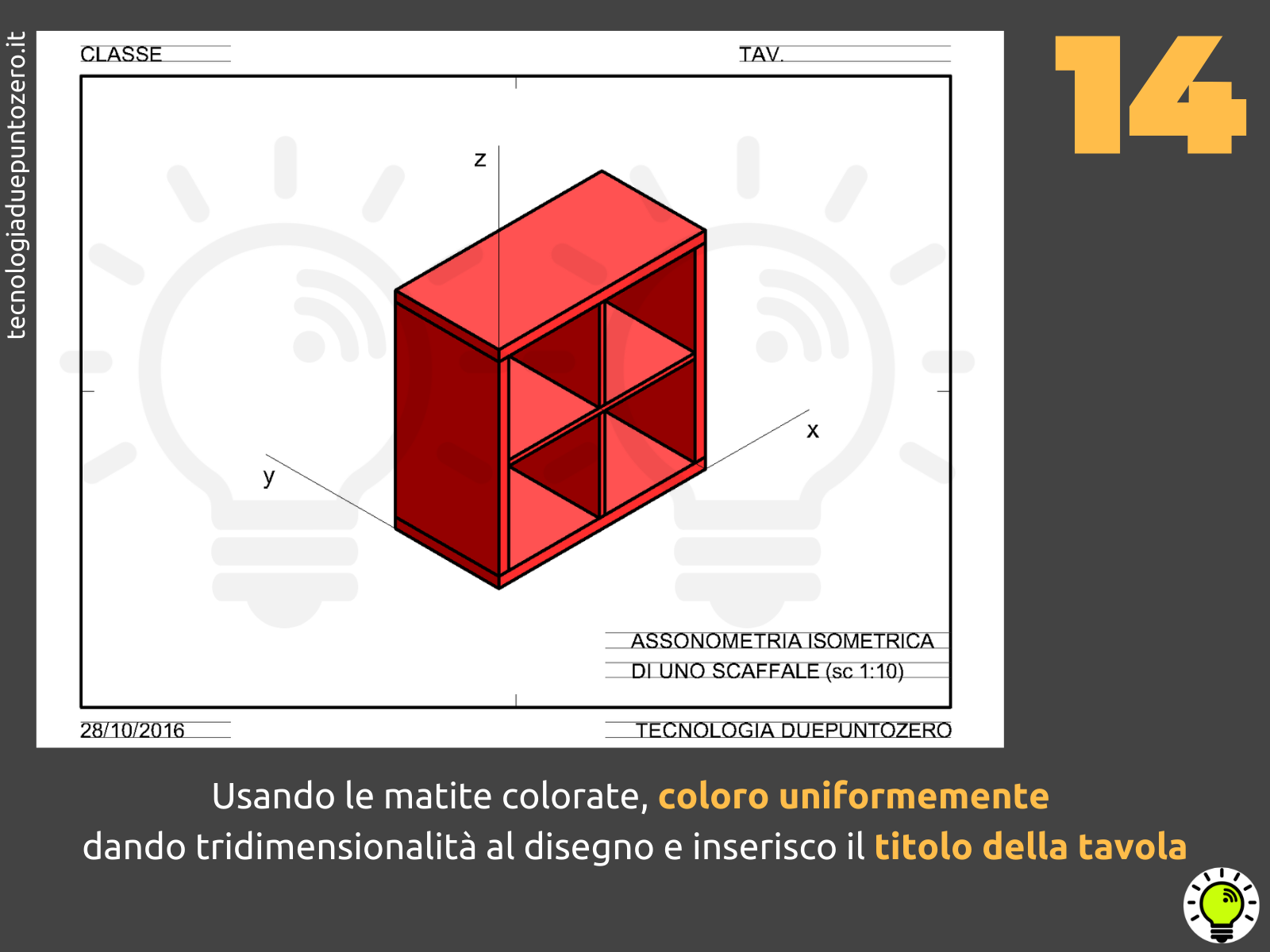

In questa esercitazione disegneremo l’Assonometria isometrica di uno scaffale per sottrazione da un parallelepipedo.

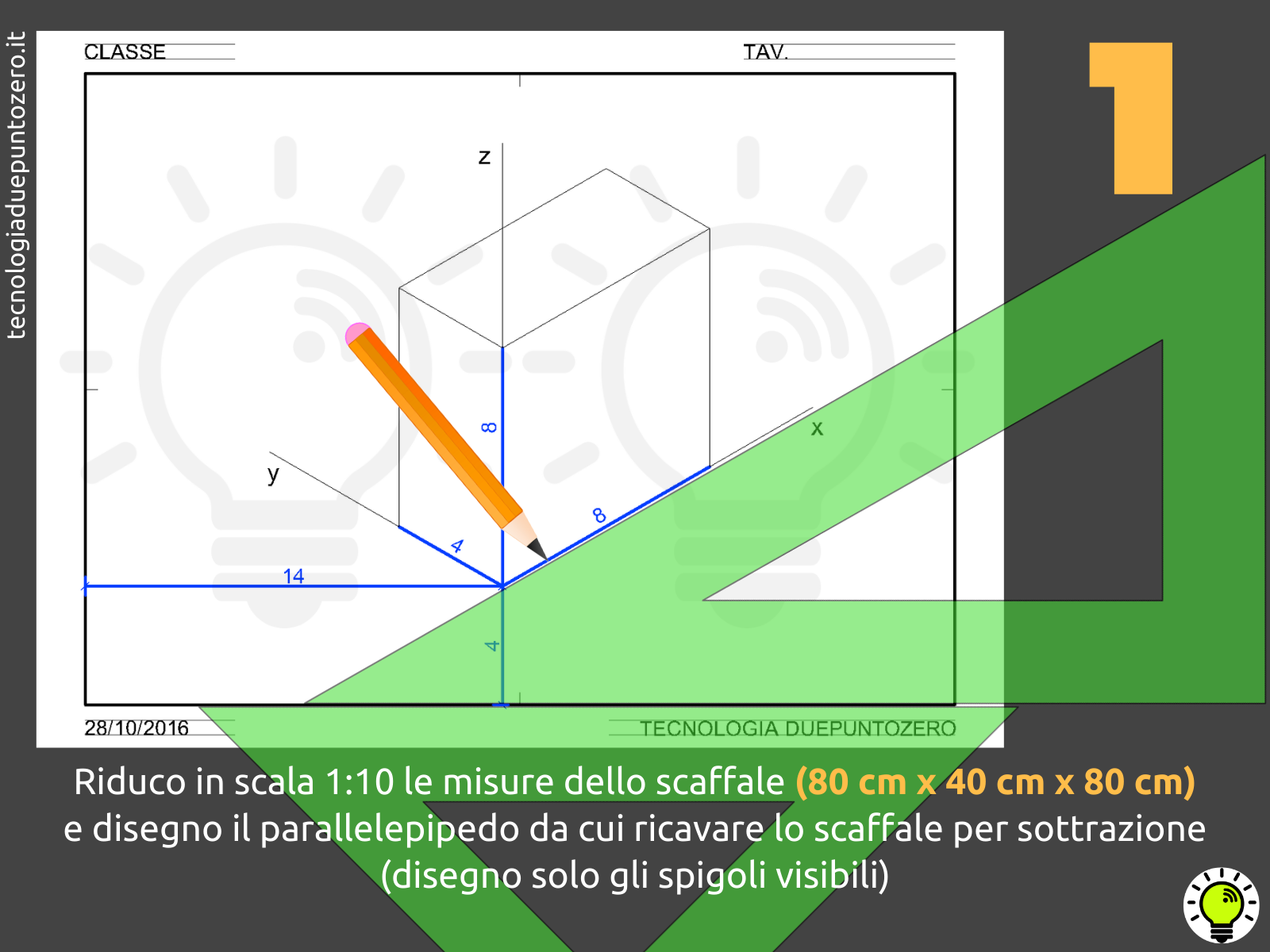

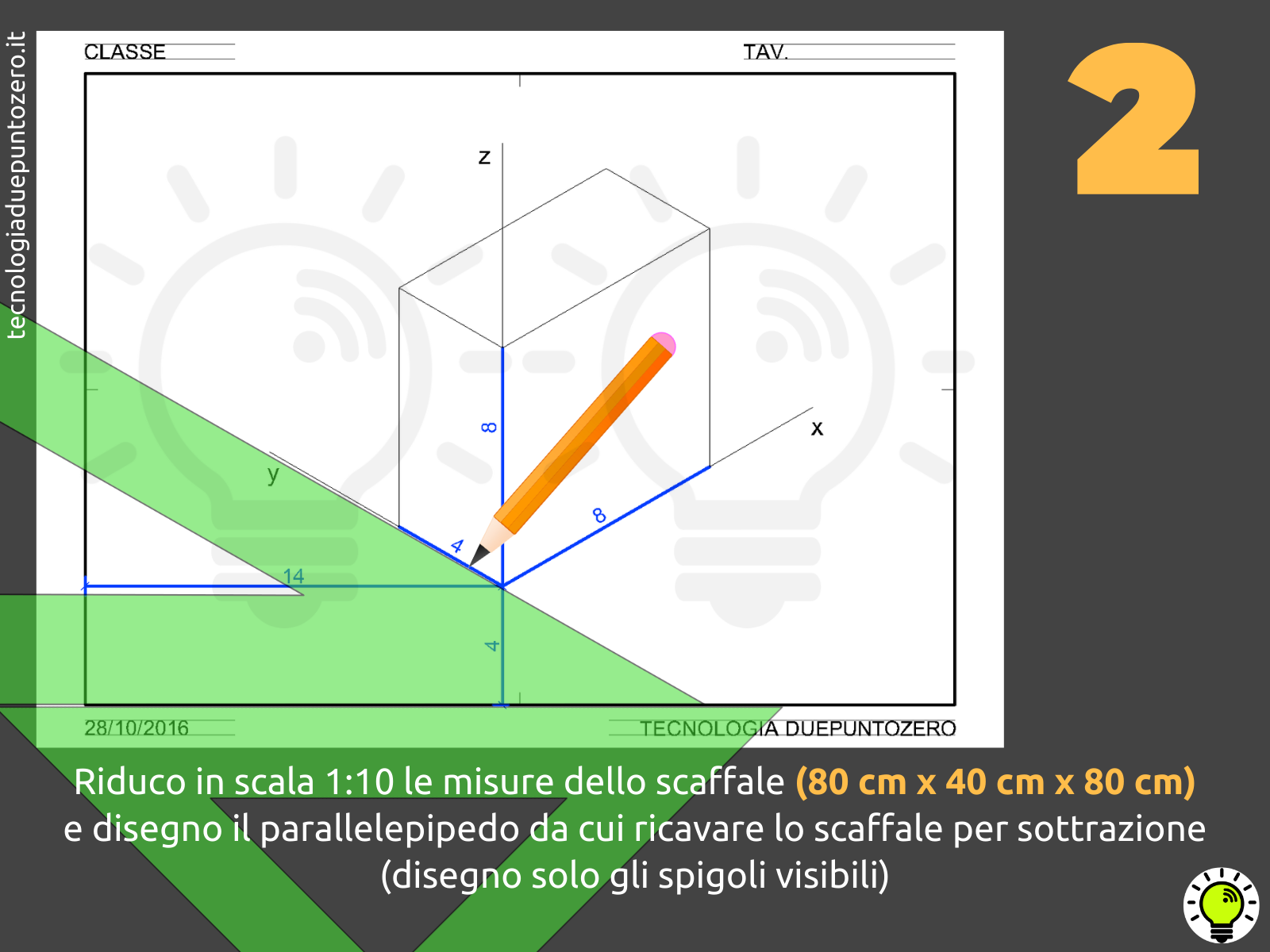

Lo scaffale ha le seguenti dimensioni. Vogliamo disegnarne l’assonometria isometrica in scala 1:10.
Quanto valgono in scala 1:10 le misure riportate nel disegno?

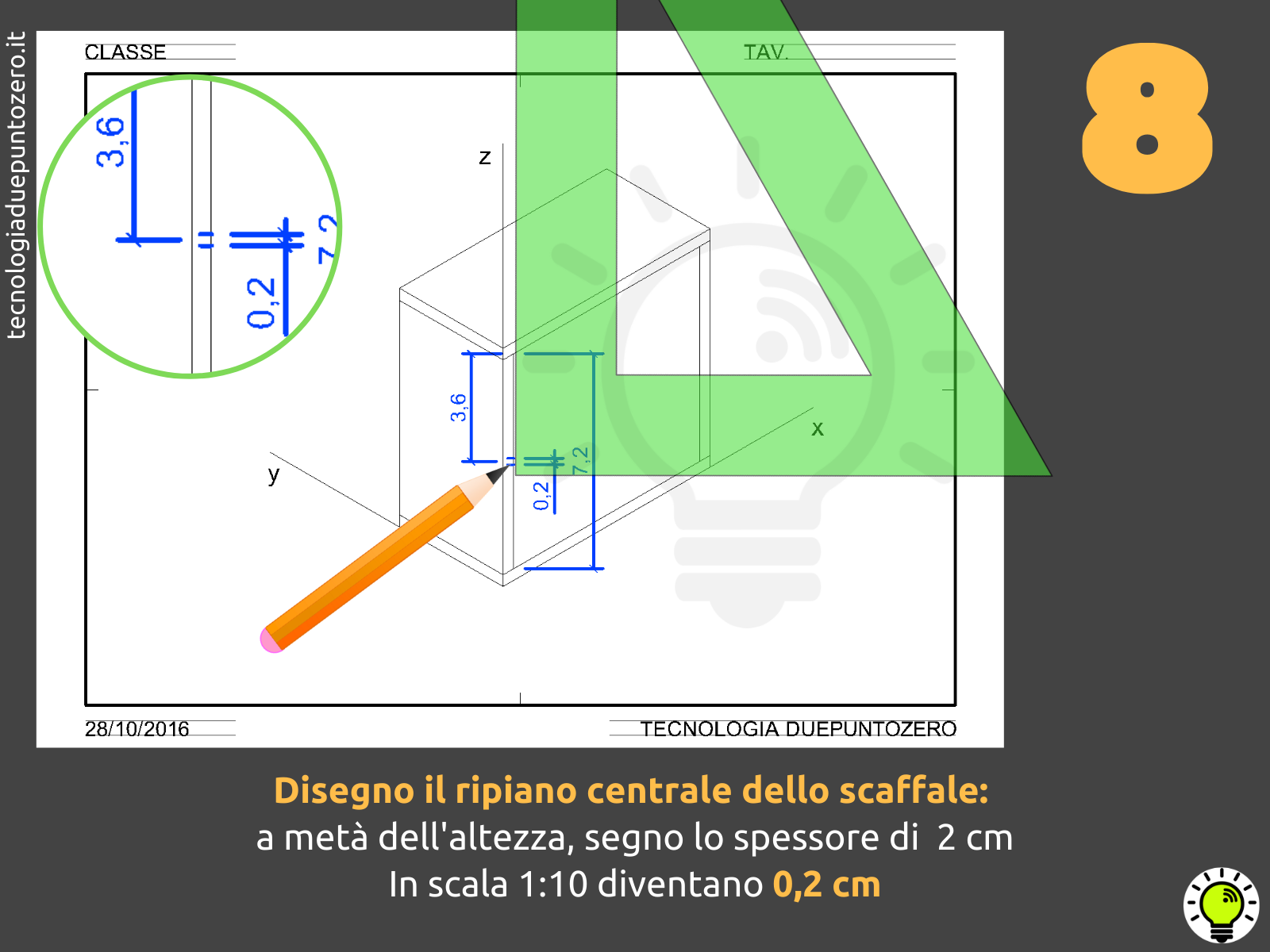

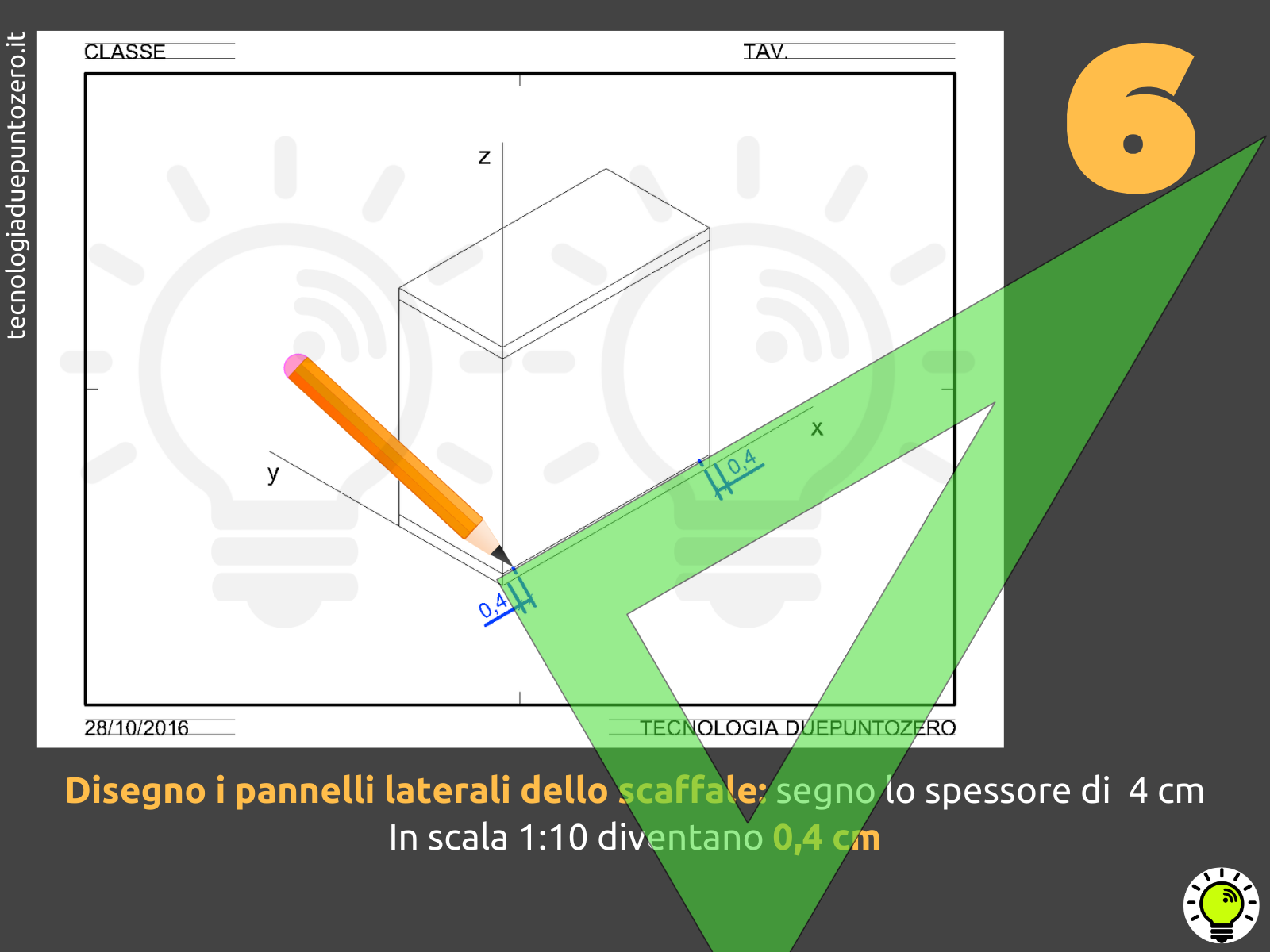

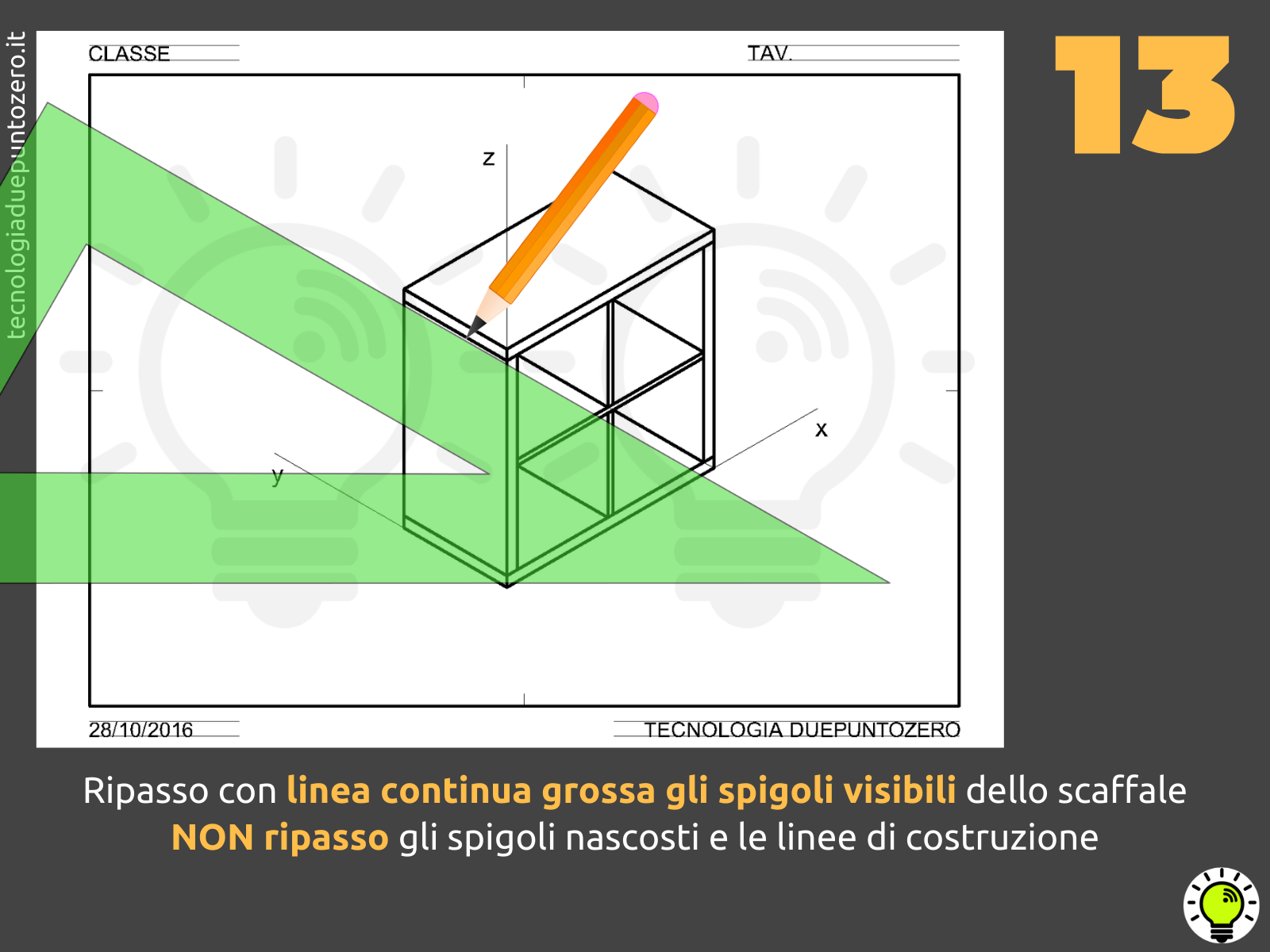

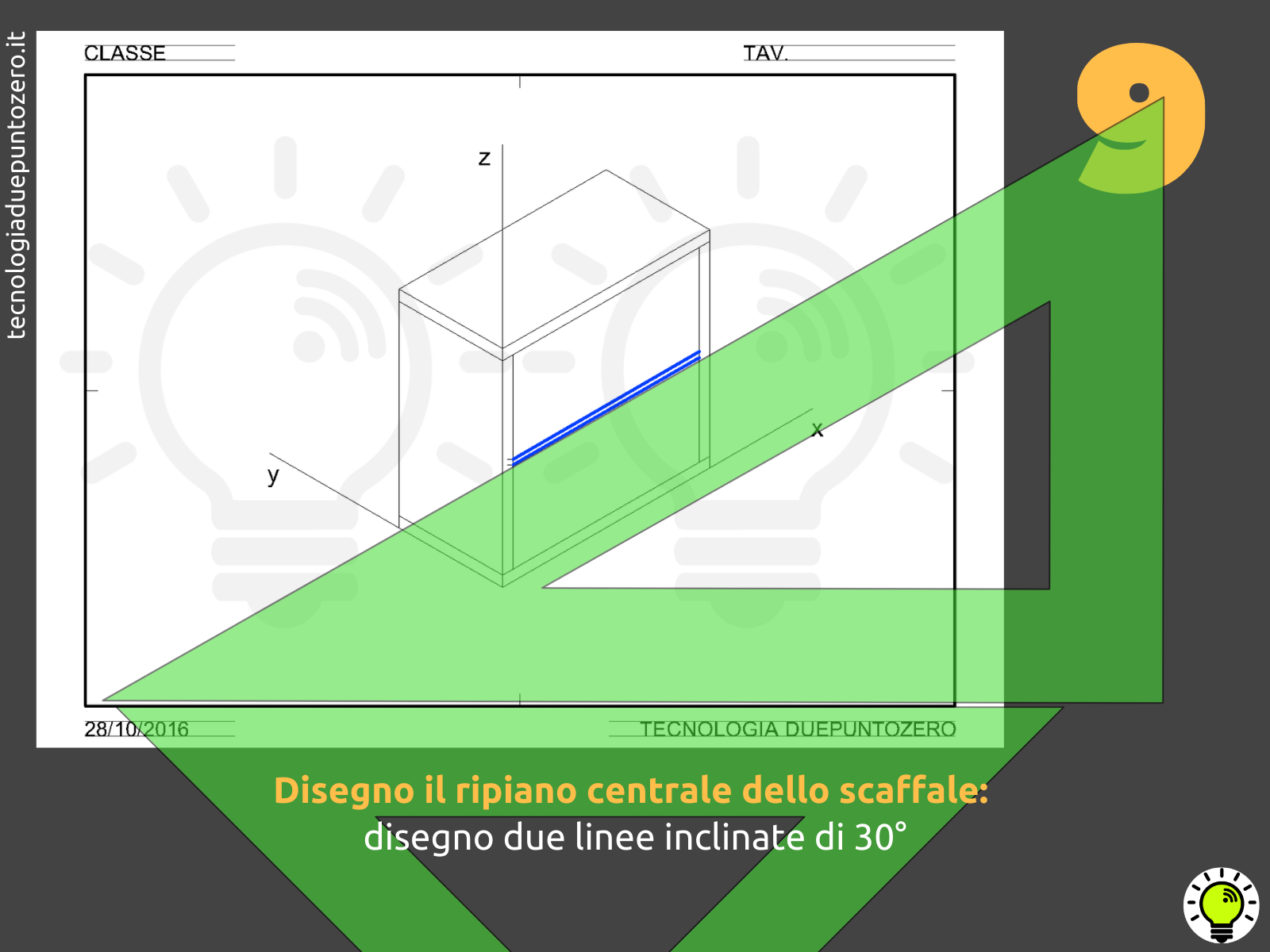

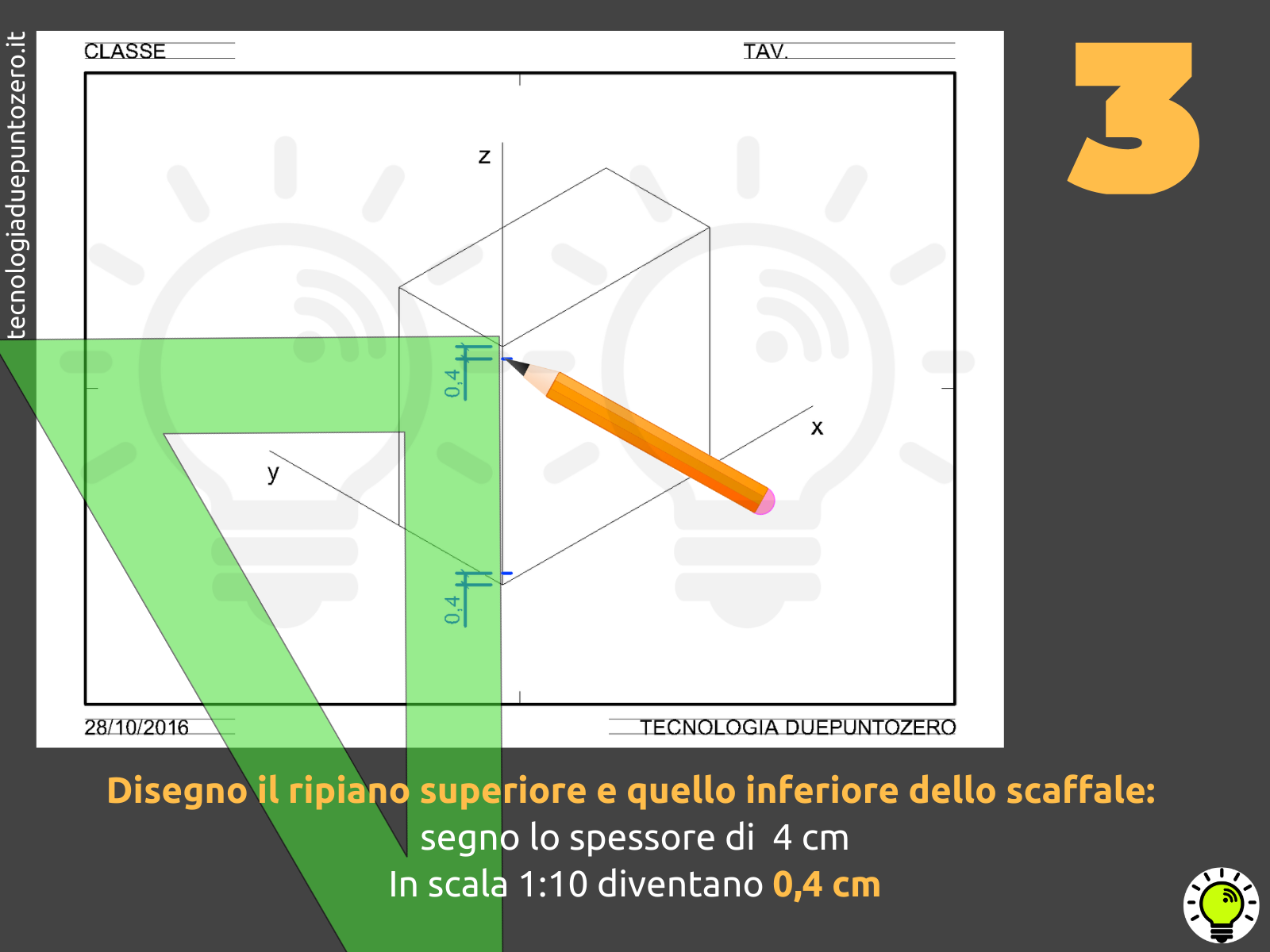

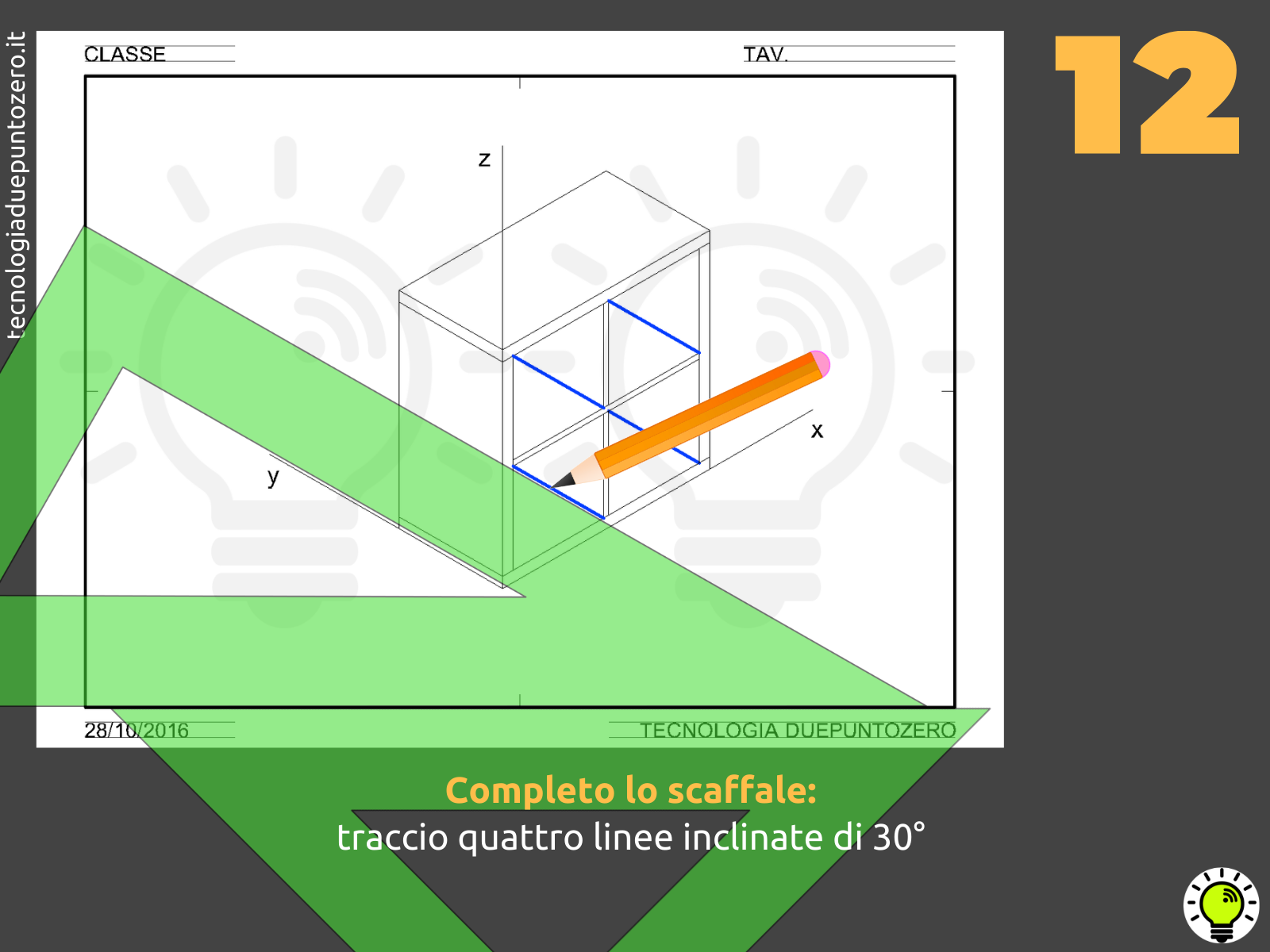

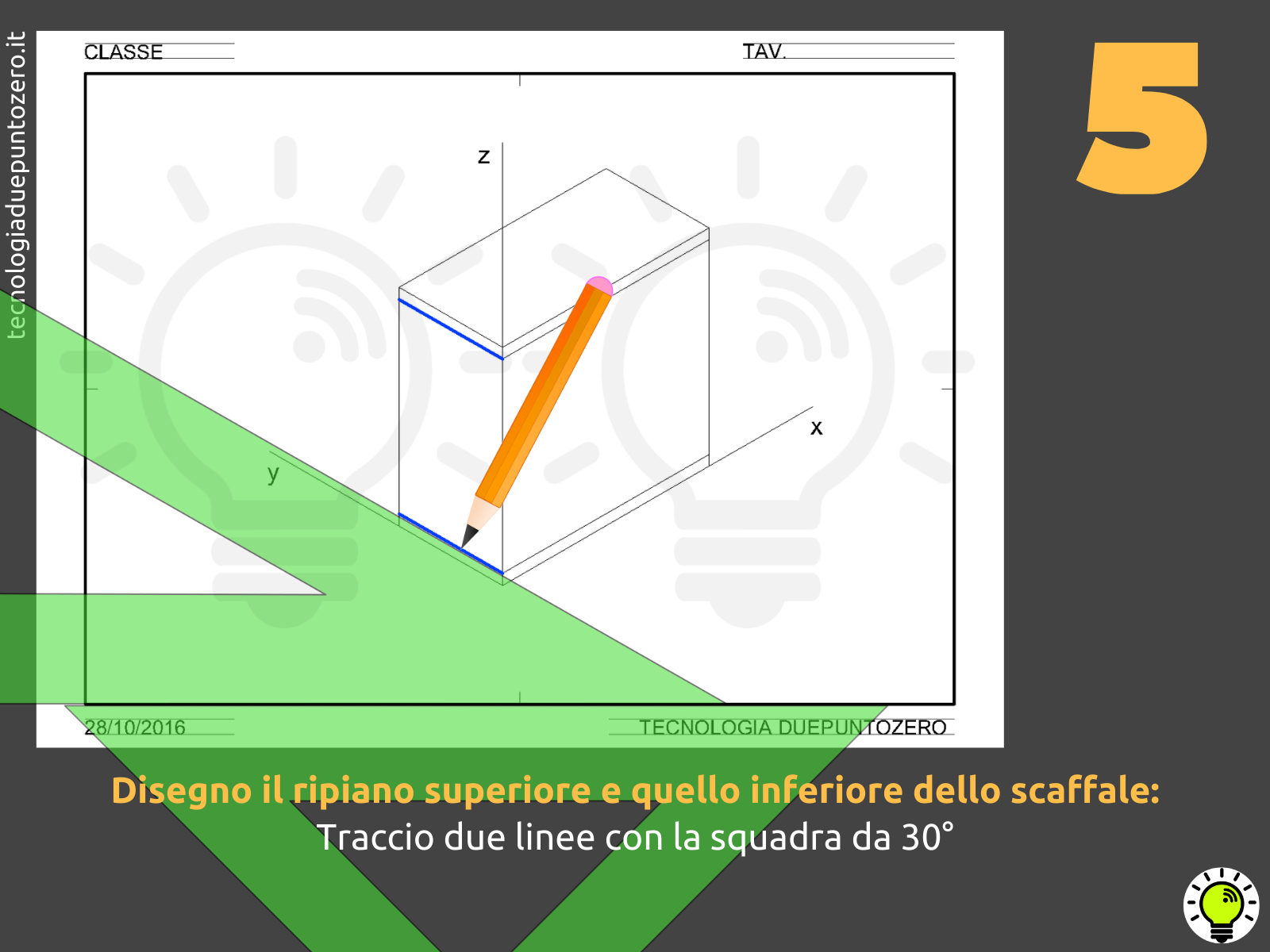

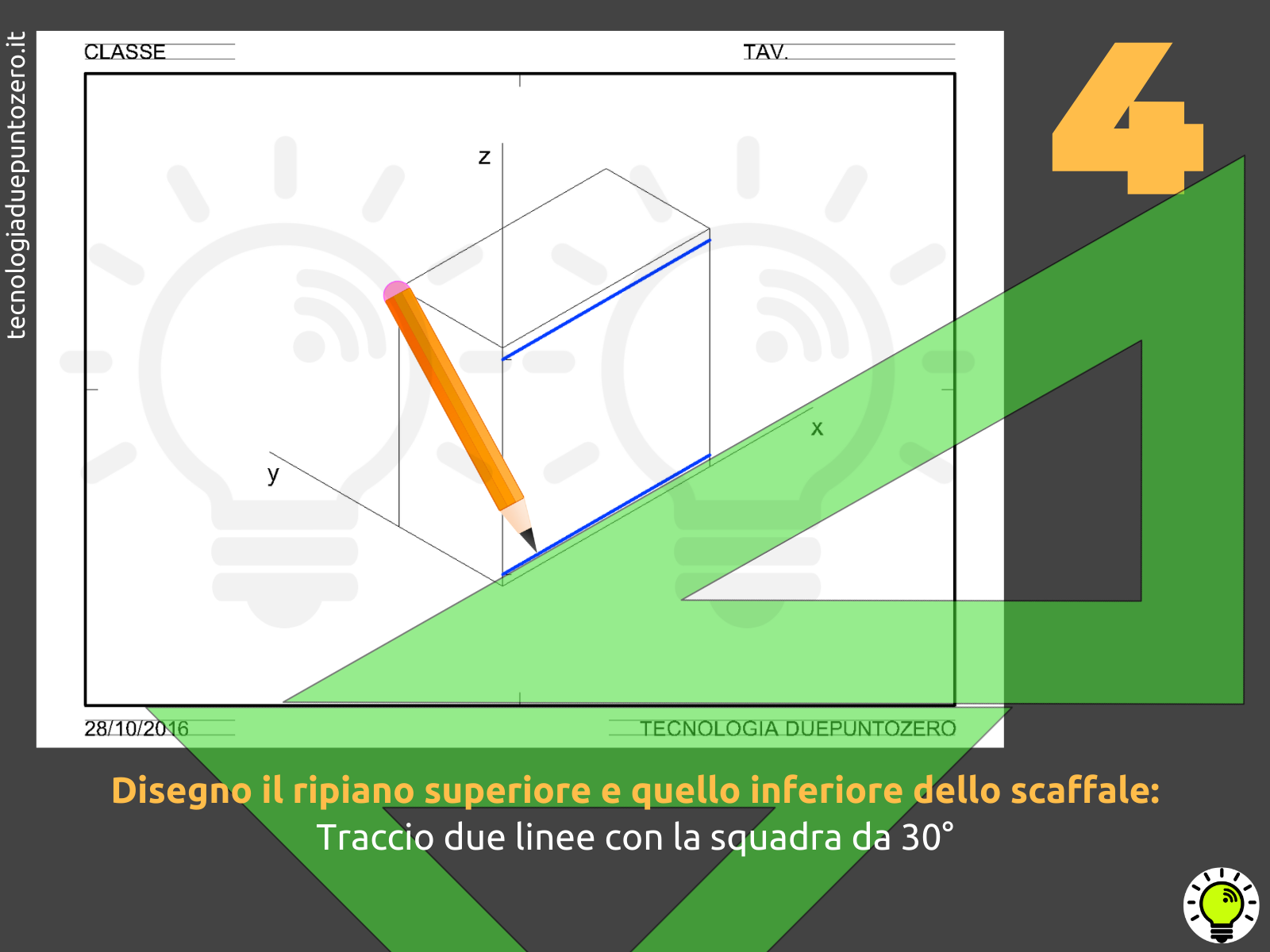

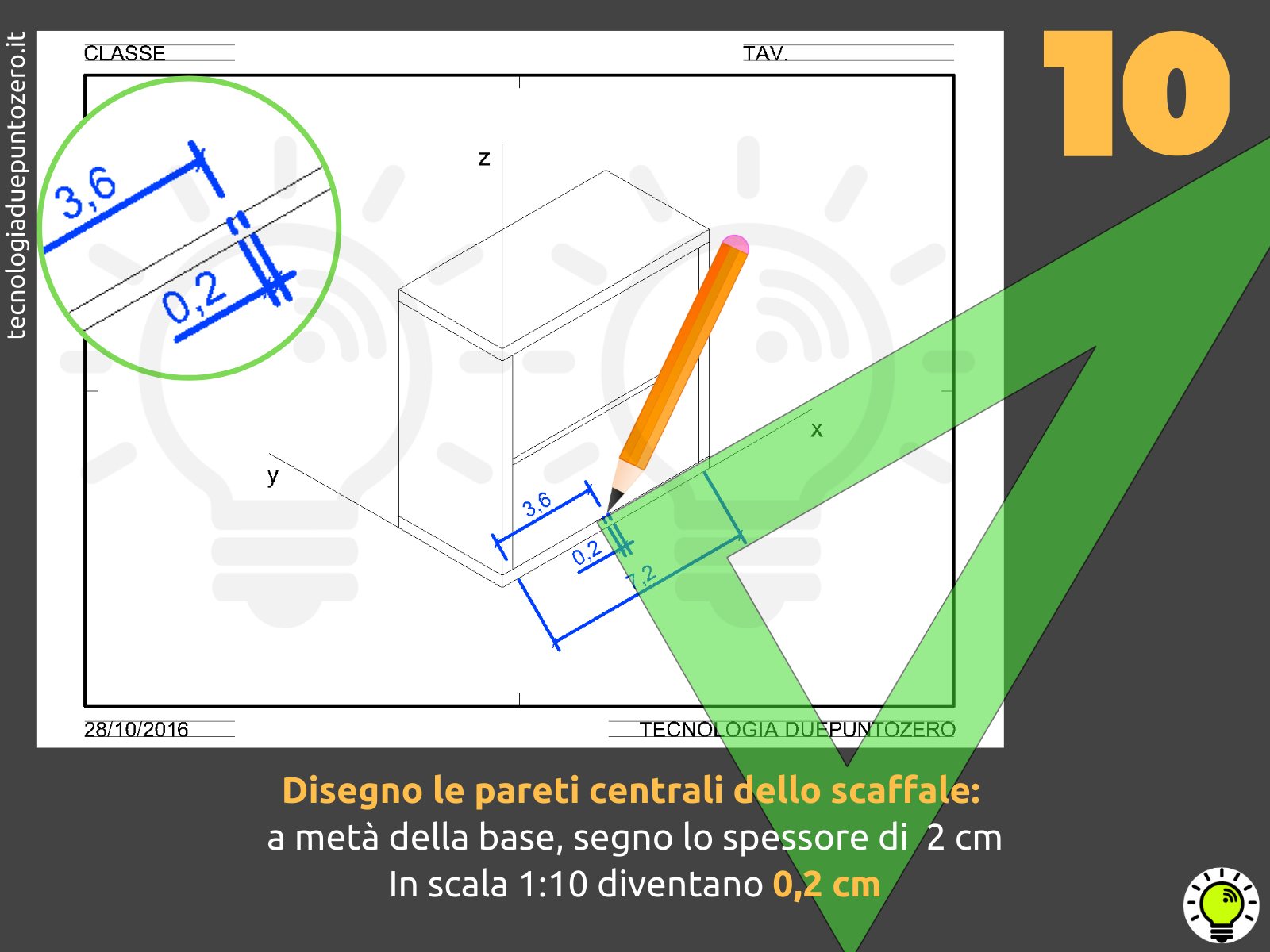

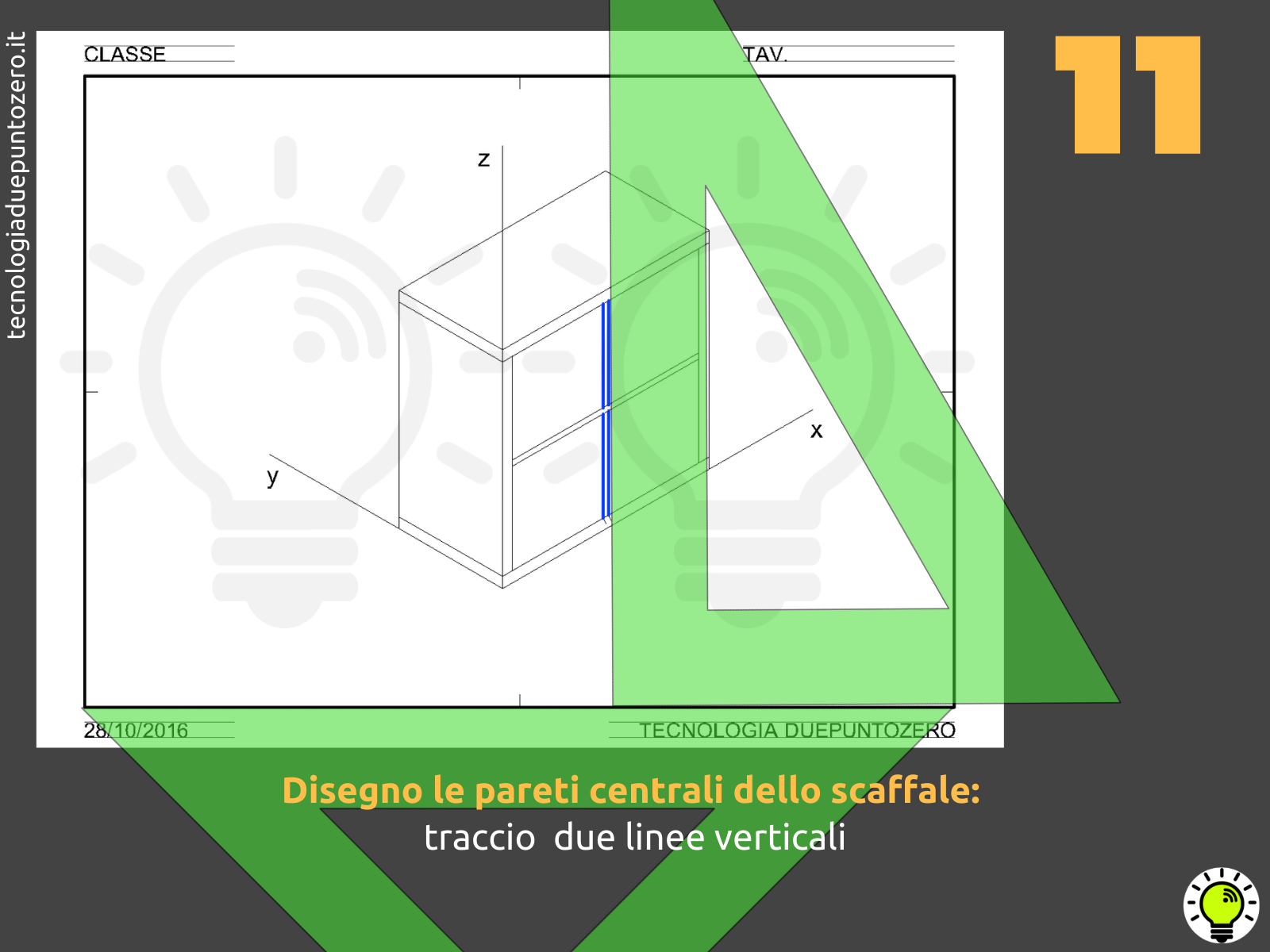

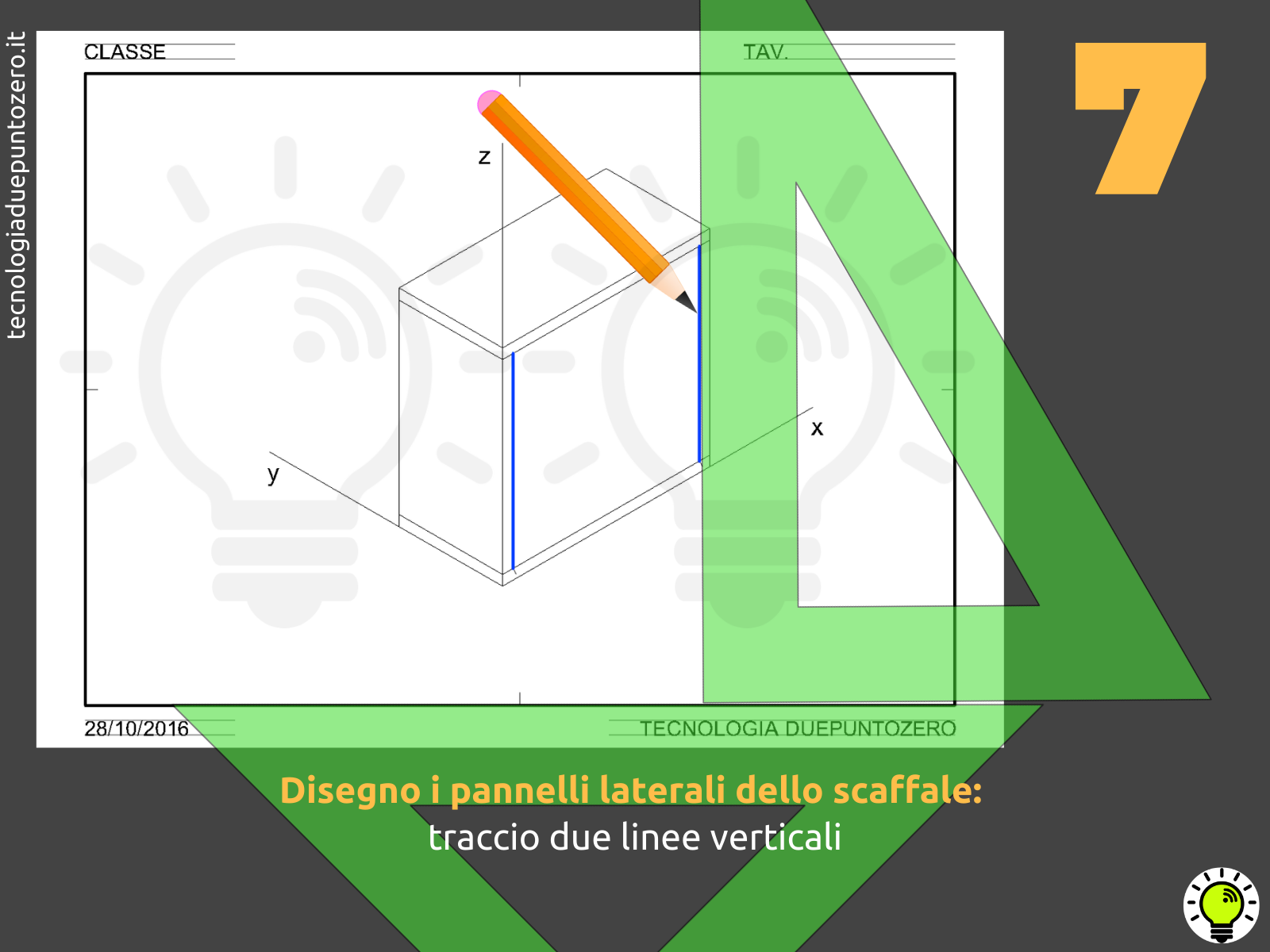

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anziché prendere appunti scarica e stampa le seguenti istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.
