Proiezione Ortogonale di un prisma triangolare con base sul PO

In questa esercitazione disegneremo la Proiezione Ortogonale di un prisma a base triangolare con la base poggiata sul PO.

Guarda questo video del canale youtube Tecnologia Duepuntozero con l’animazione 3d del prisma nel Triedro di Monge. Se può esserti utile, scarica la tavola in formato pdf.

Ecco il risultato:

Alcuni consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, scarica le seguenti  istruzioni passo-passo in formato pdf

Guarda lo slide show con le immagini che scorrono in automatico

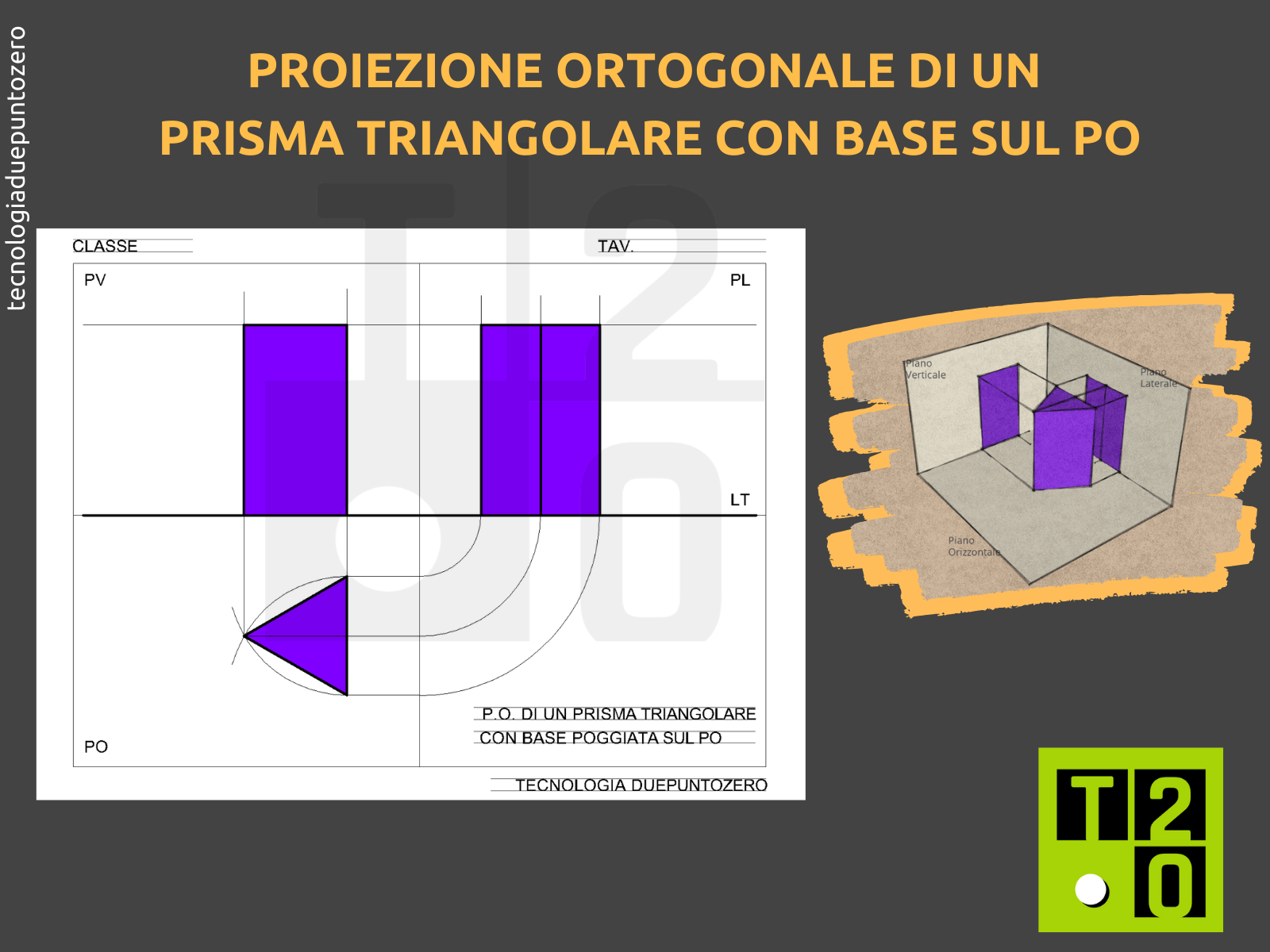

PO prisma triangolare base sul PO_00

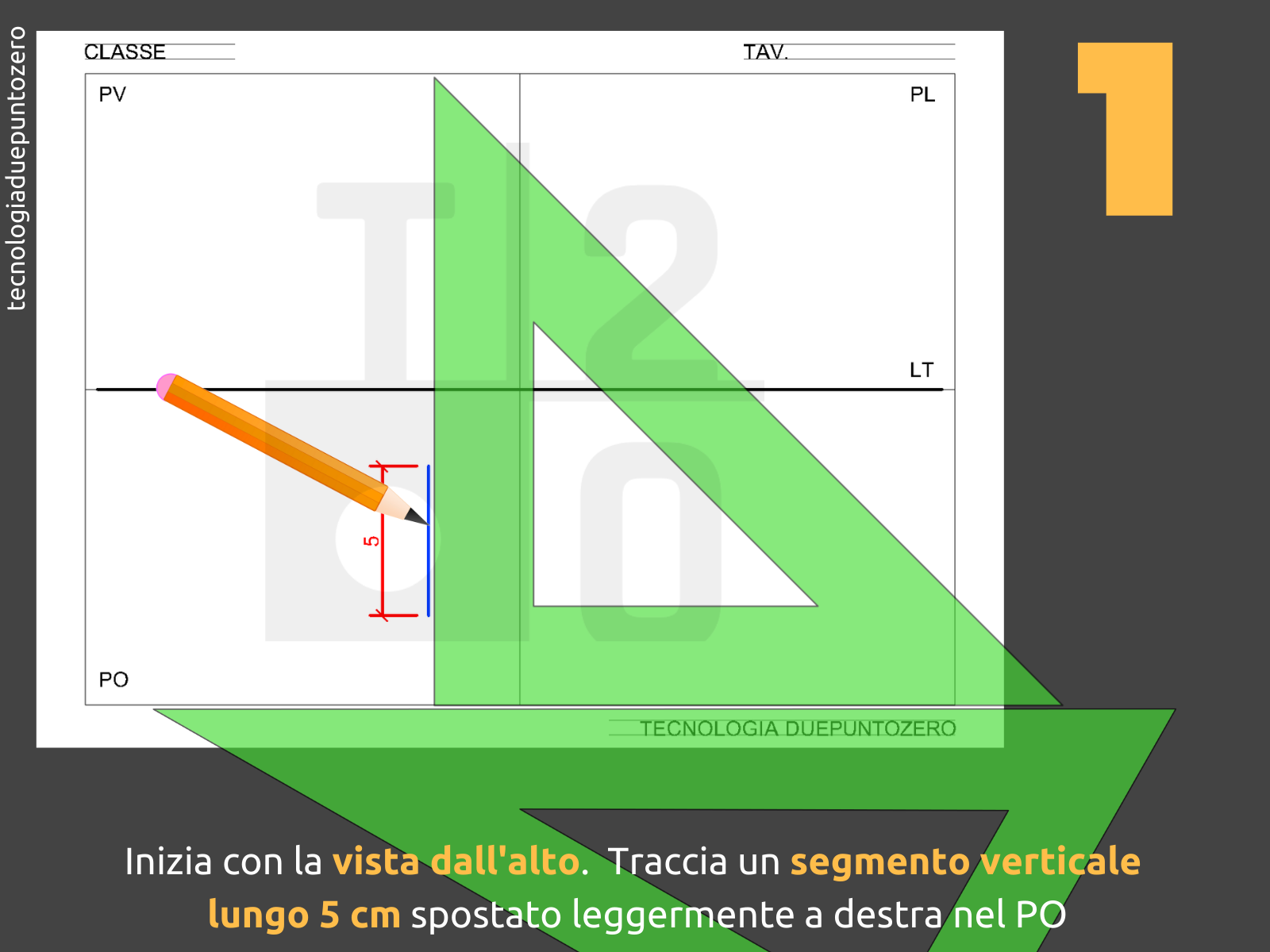

PO prisma triangolare base sul PO_02

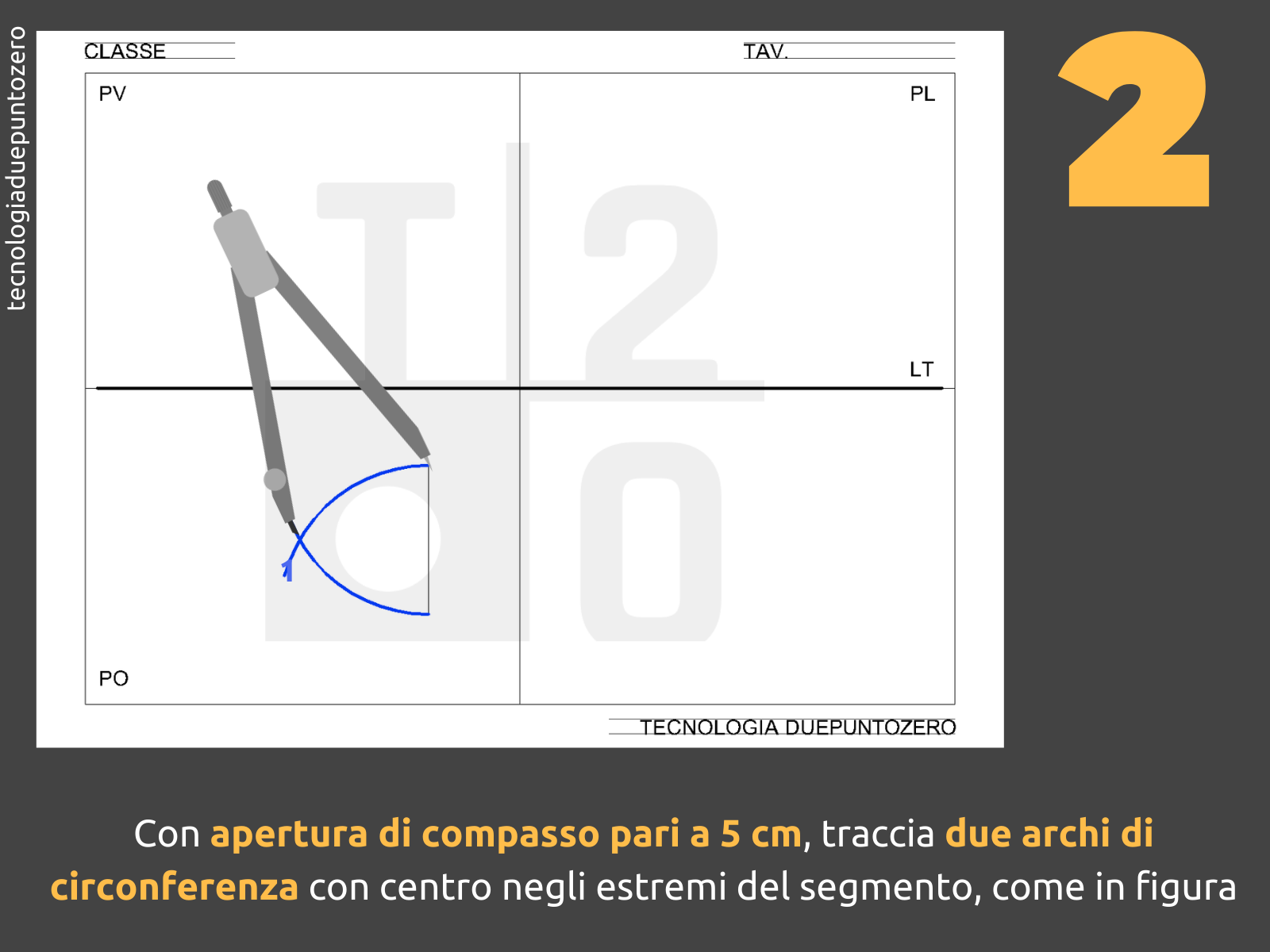

PO prisma triangolare base sul PO_03

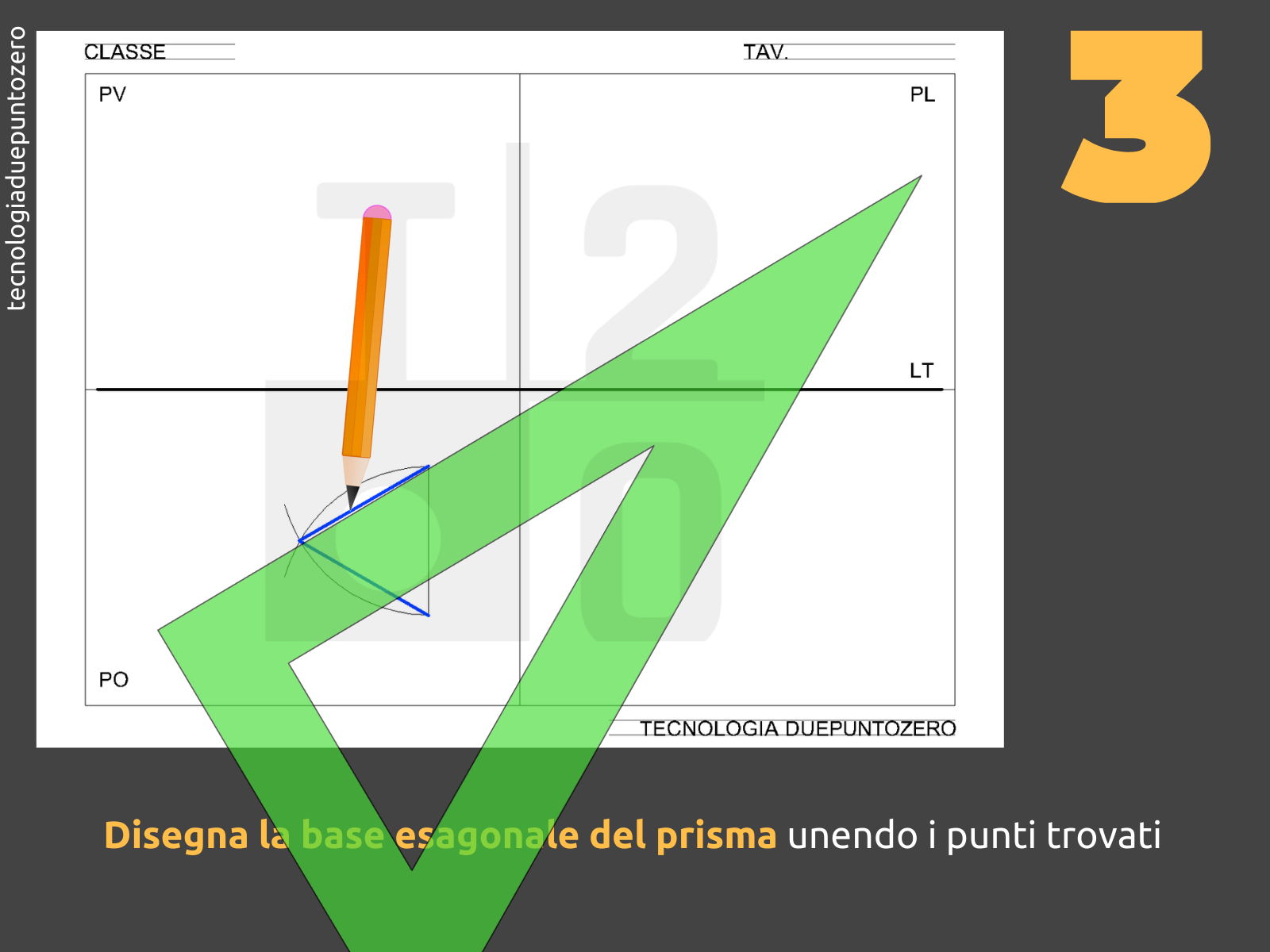

PO prisma triangolare base sul PO_04

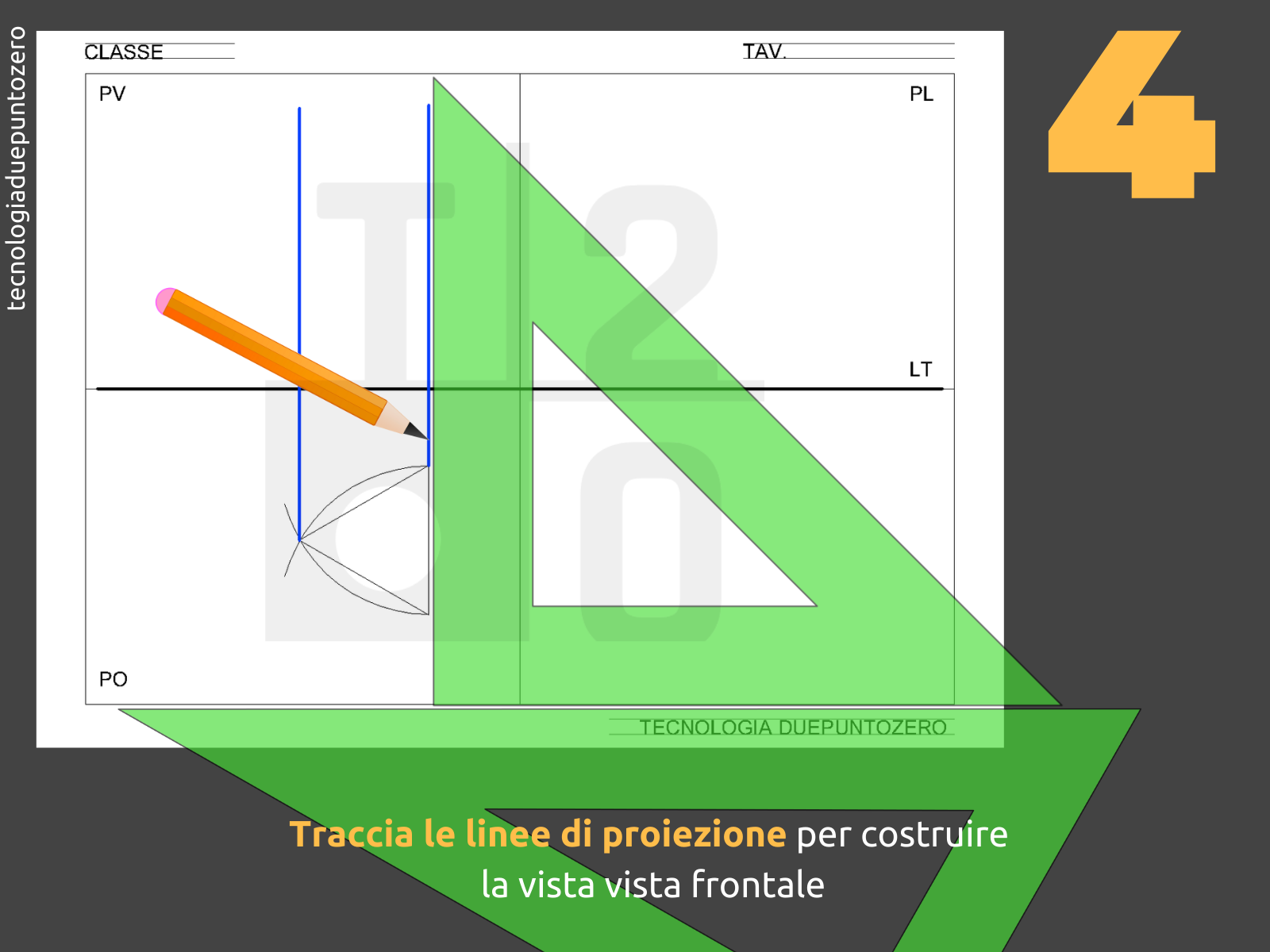

PO prisma triangolare base sul PO_05

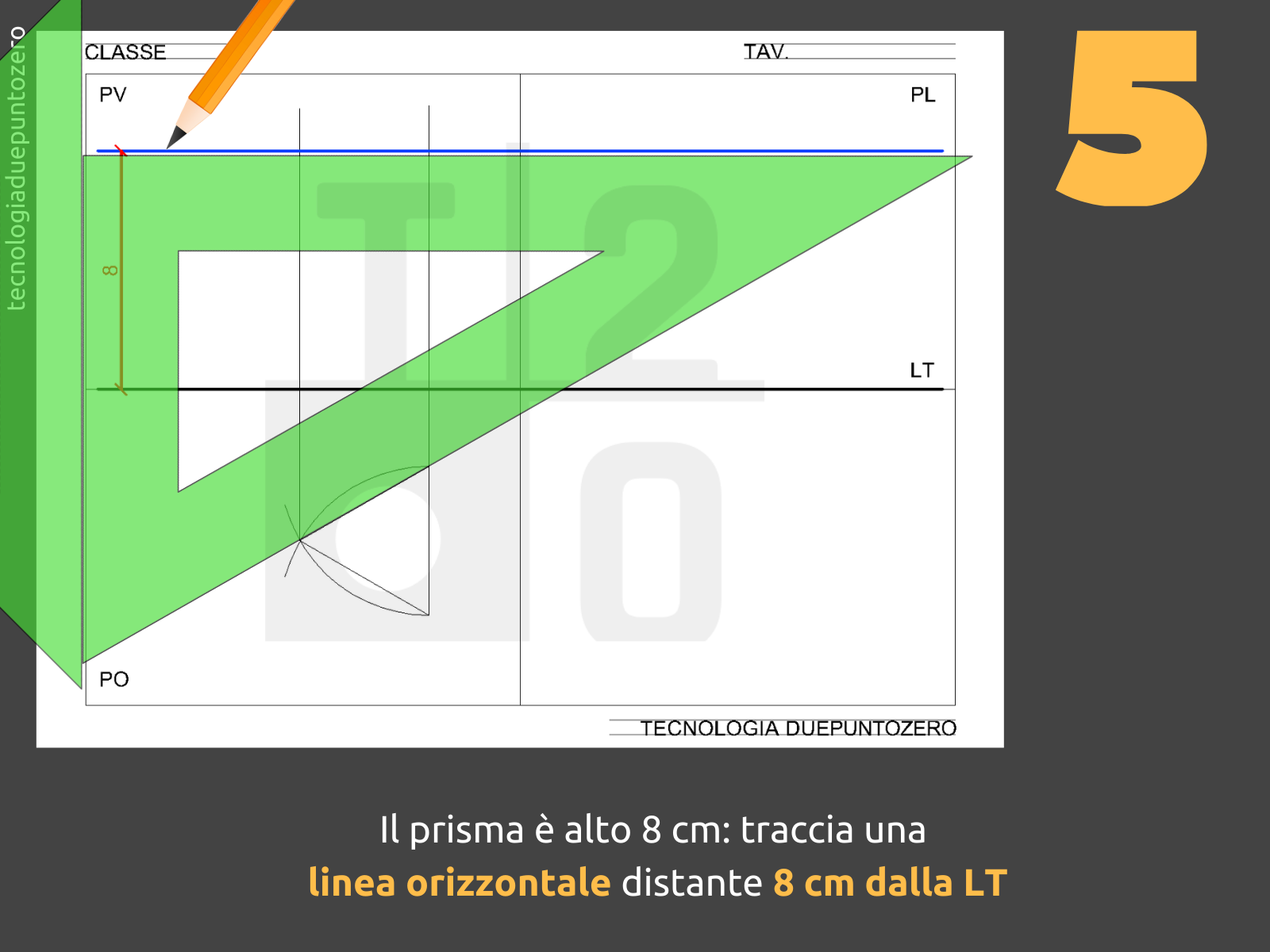

PO-prisma-triangolare-base-sul-PO_06bis

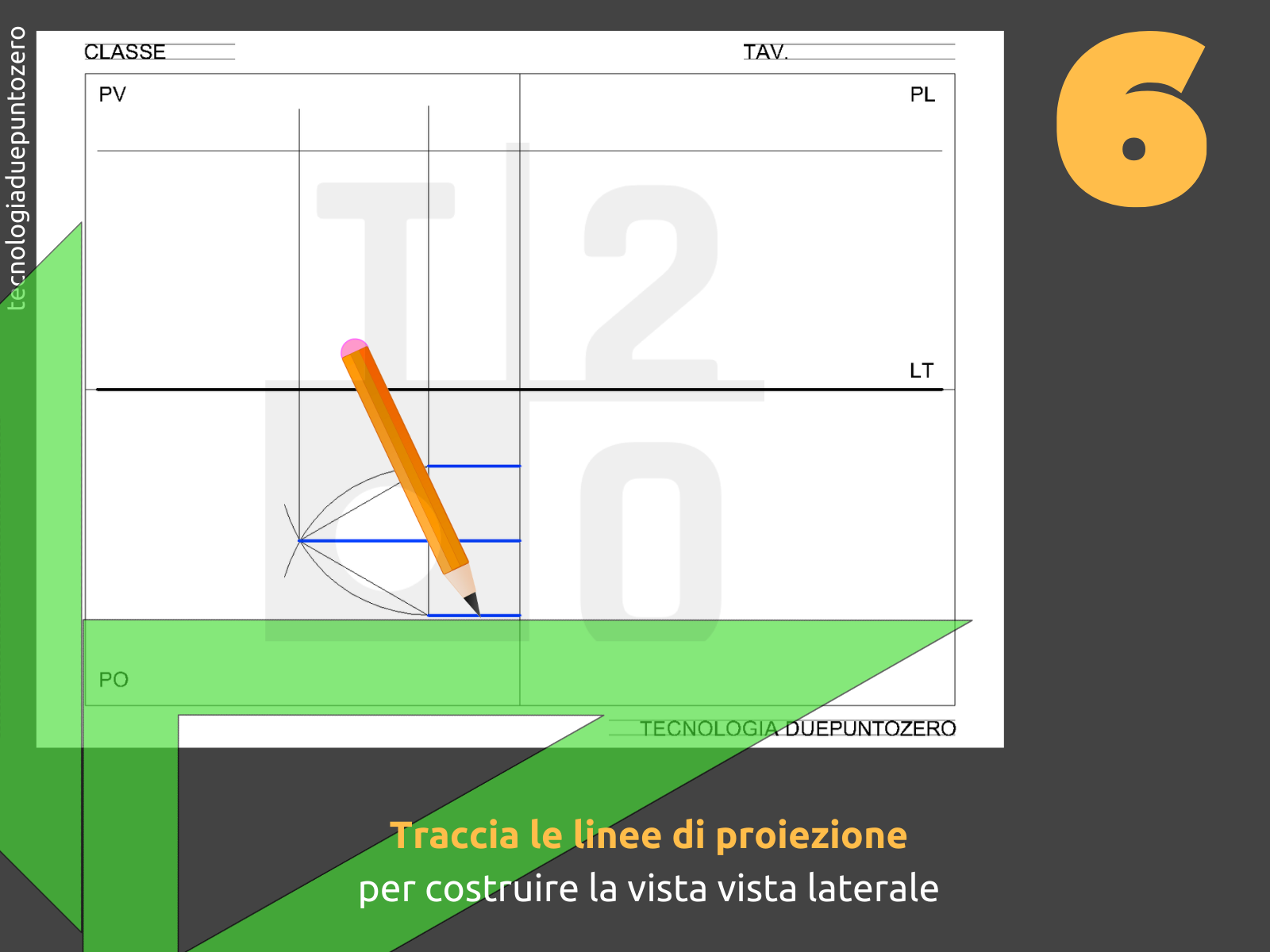

PO prisma triangolare base sul PO_07

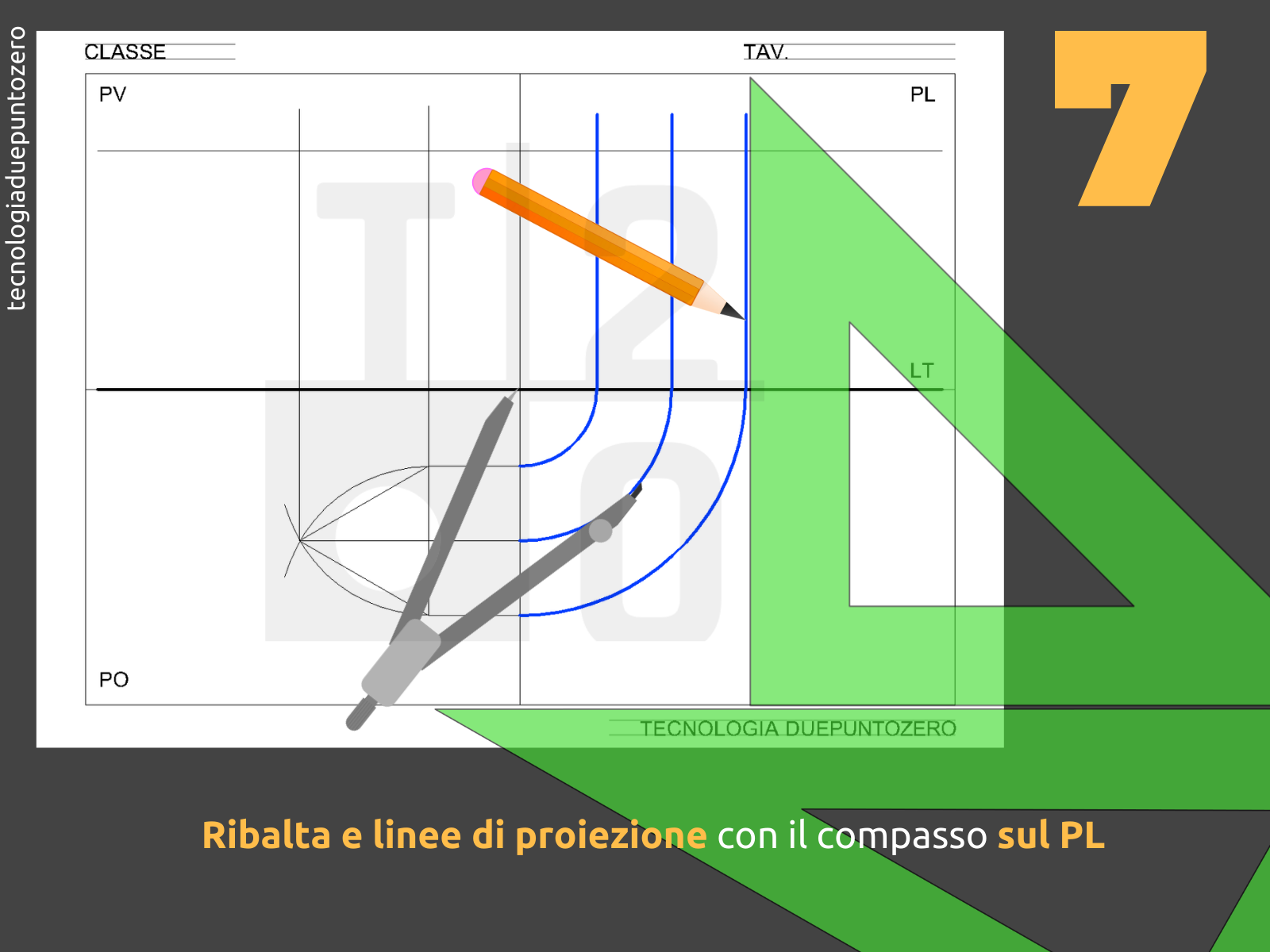

PO prisma triangolare base sul PO_08

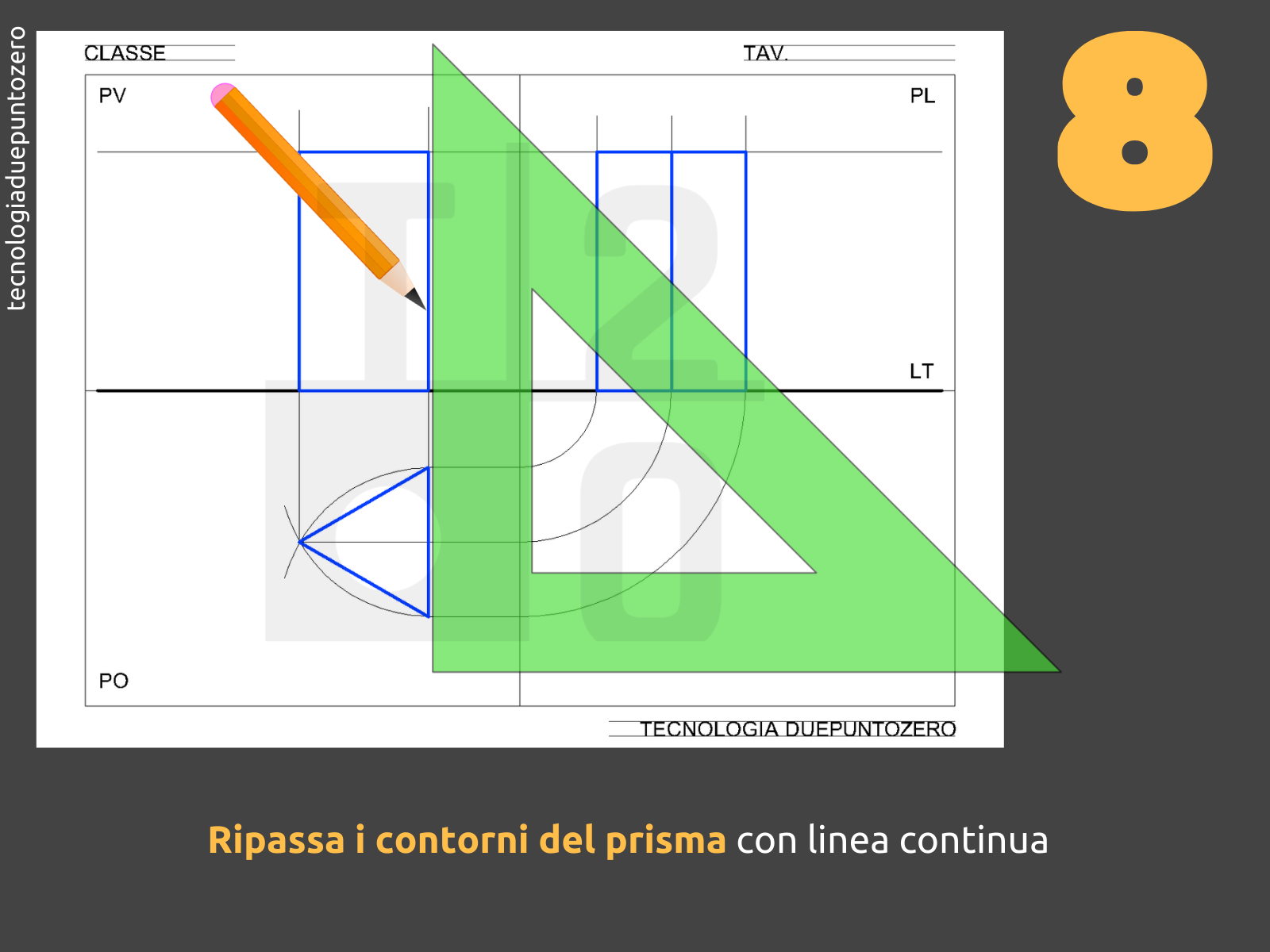

PO prisma triangolare base sul PO_09

PO prisma triangolare base sul PO_10

Oppure guarda le immagini una ad una
