Proiezione ortogonale di uno scaffale

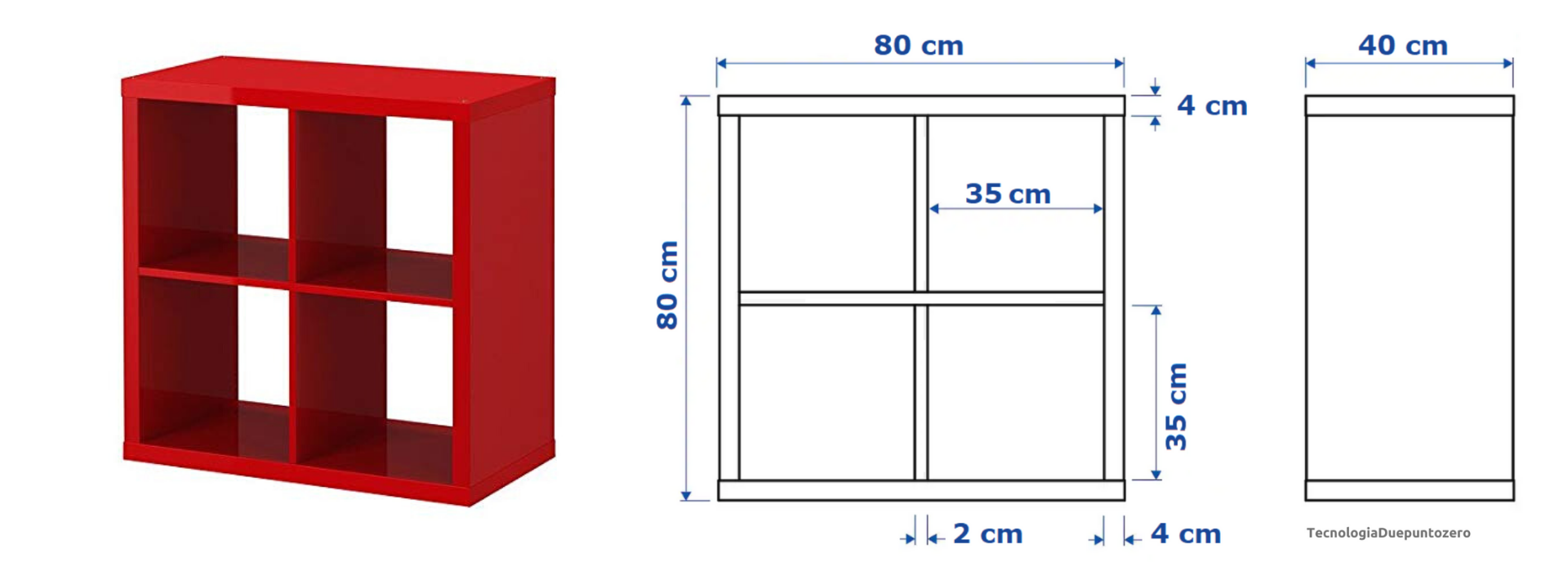

In questa esercitazione realizzeremo la Proiezione Ortogonale in scala 1:10 di uno scaffale.

Se hai bisogno di ripassare le scale di proporzione, vai all’articolo Scale di proporzione.



Ecco il risultato finale: se può esserti utile, scarica la tavola in formato pdf

.

Se può esserti utile, scarica e stampa le seguenti istruzioni in formato pdf: (per risparmiare carta, ti consiglio la stampa di 4 o 6 slides per pagina)

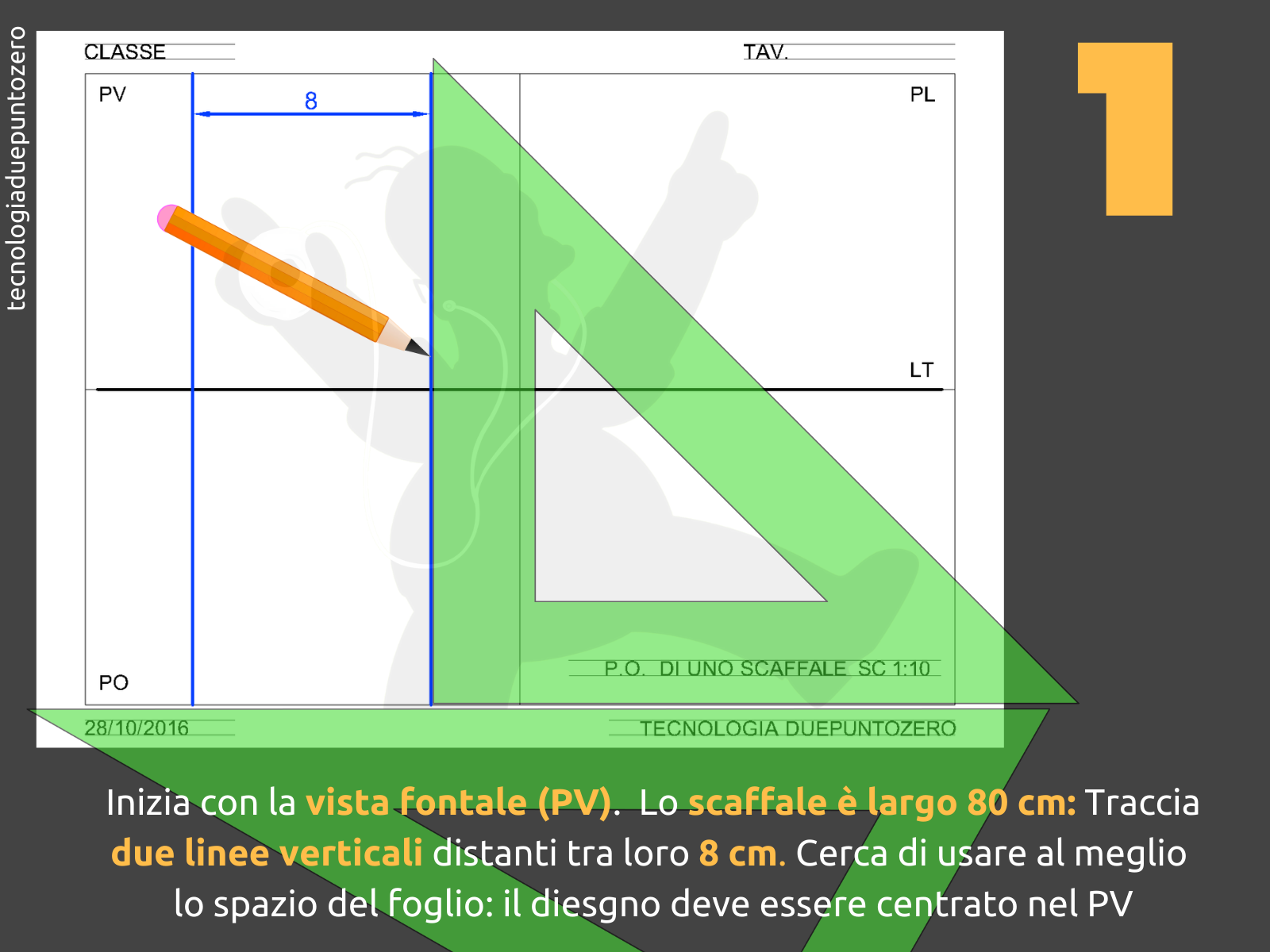

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_1

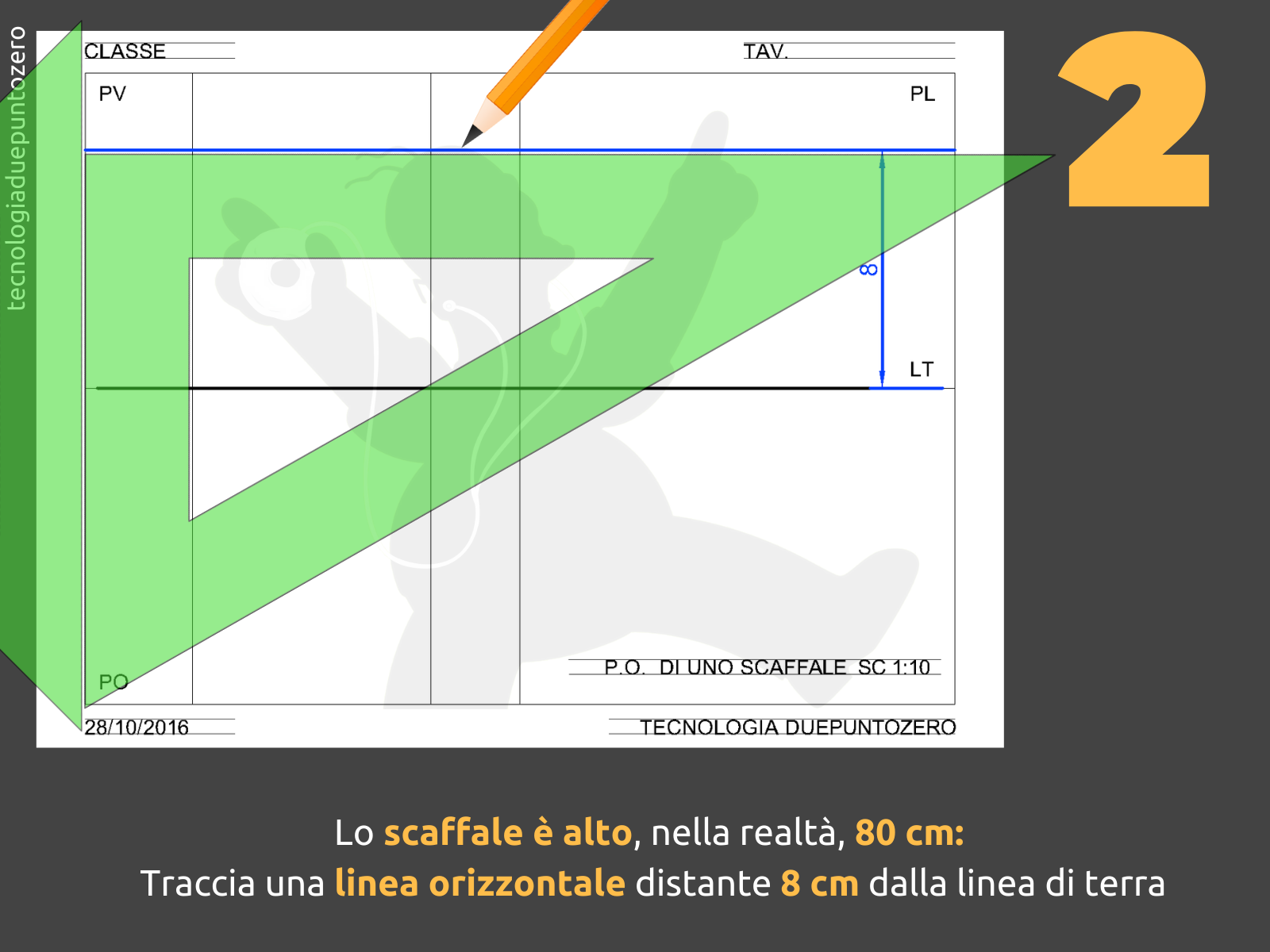

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_2

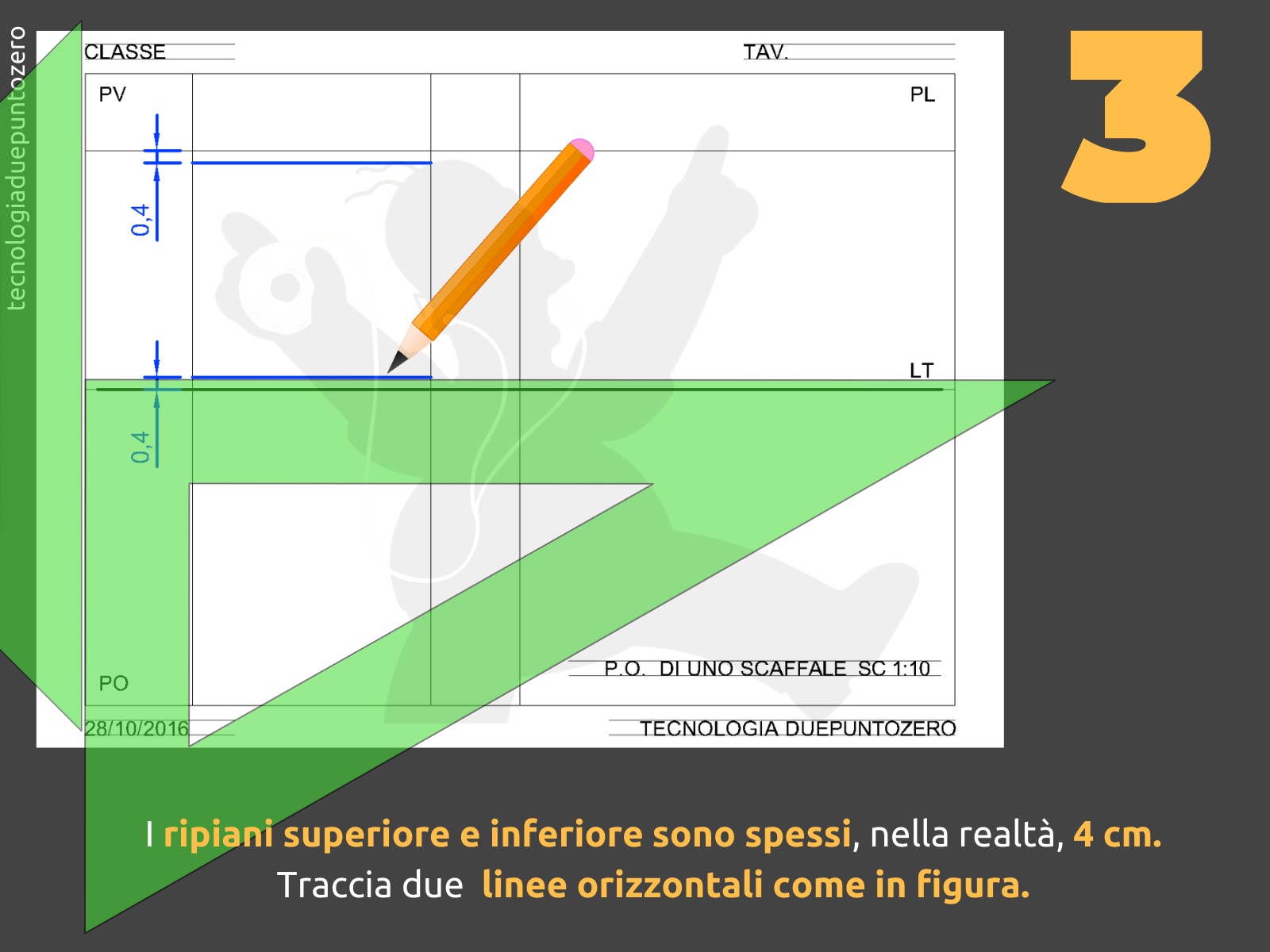

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_3

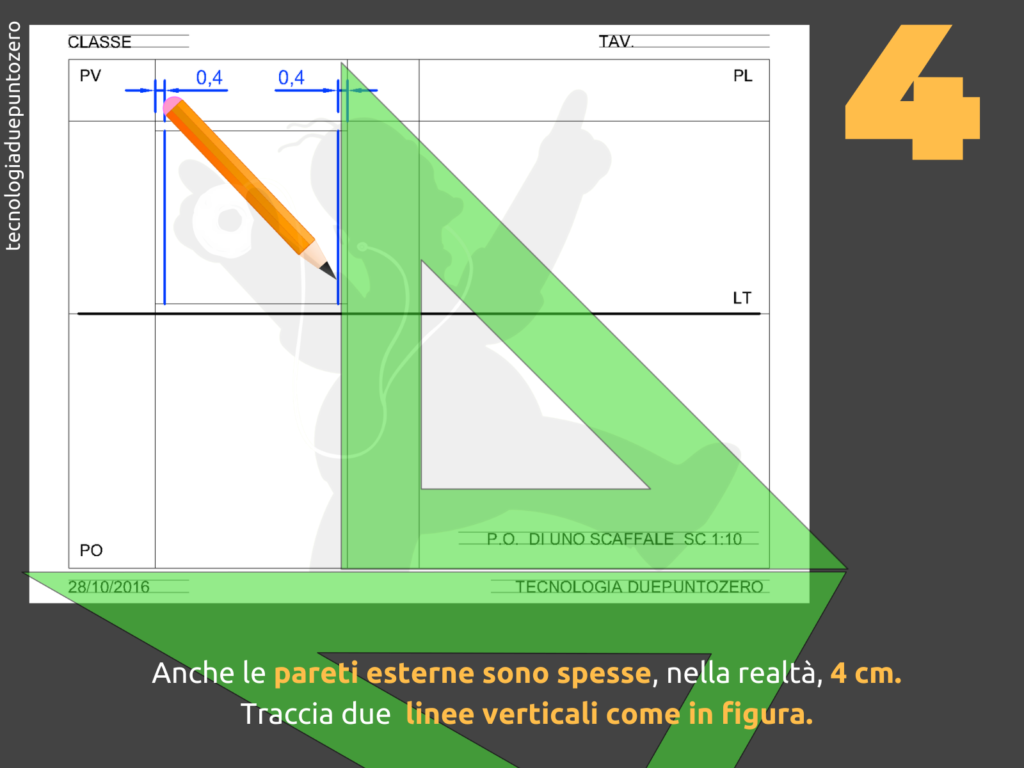

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_4

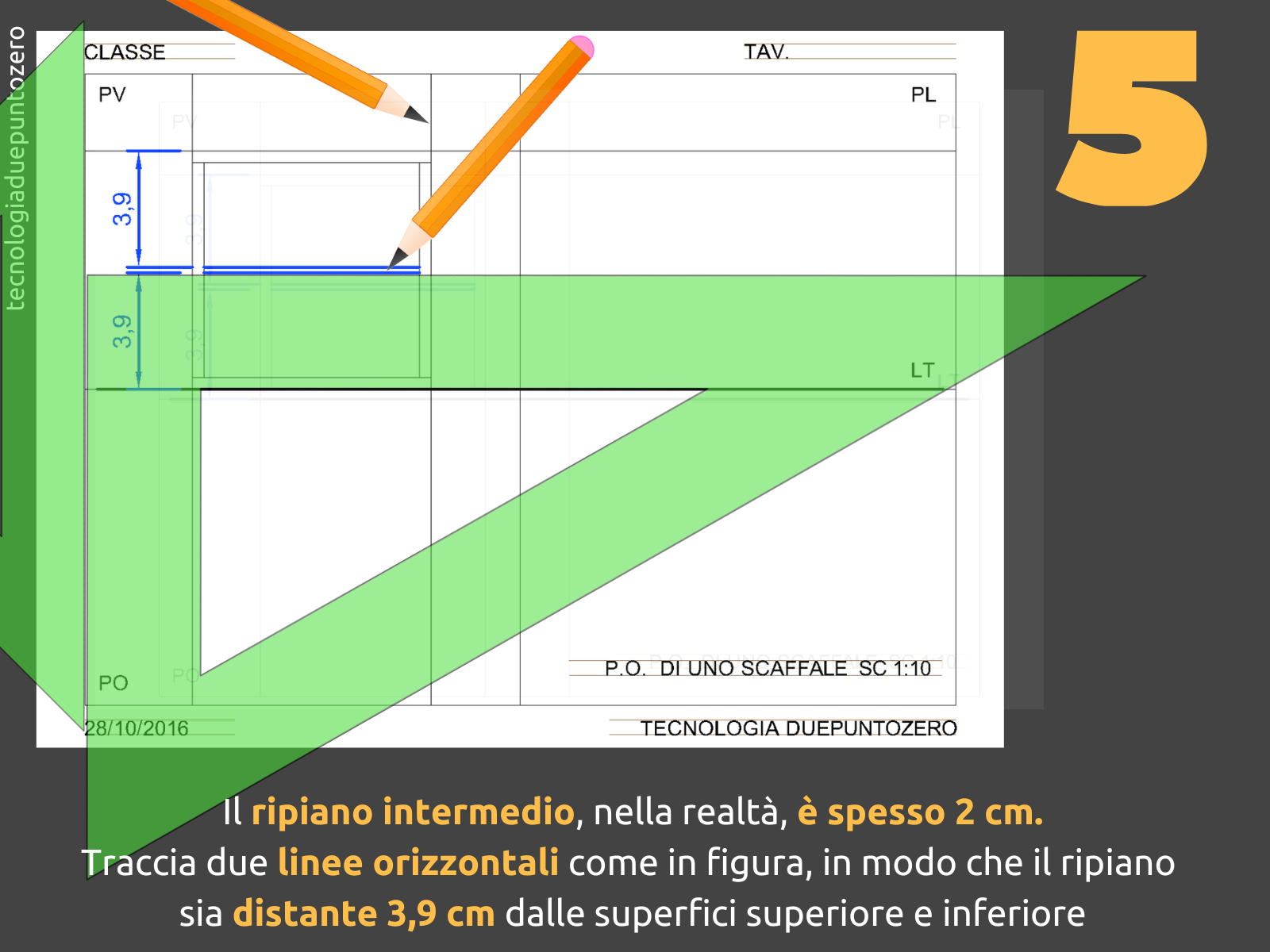

Proiezione-Ortogonale-Scaffale-passo-passo-scuola-tecnologia-disegno_5 ter

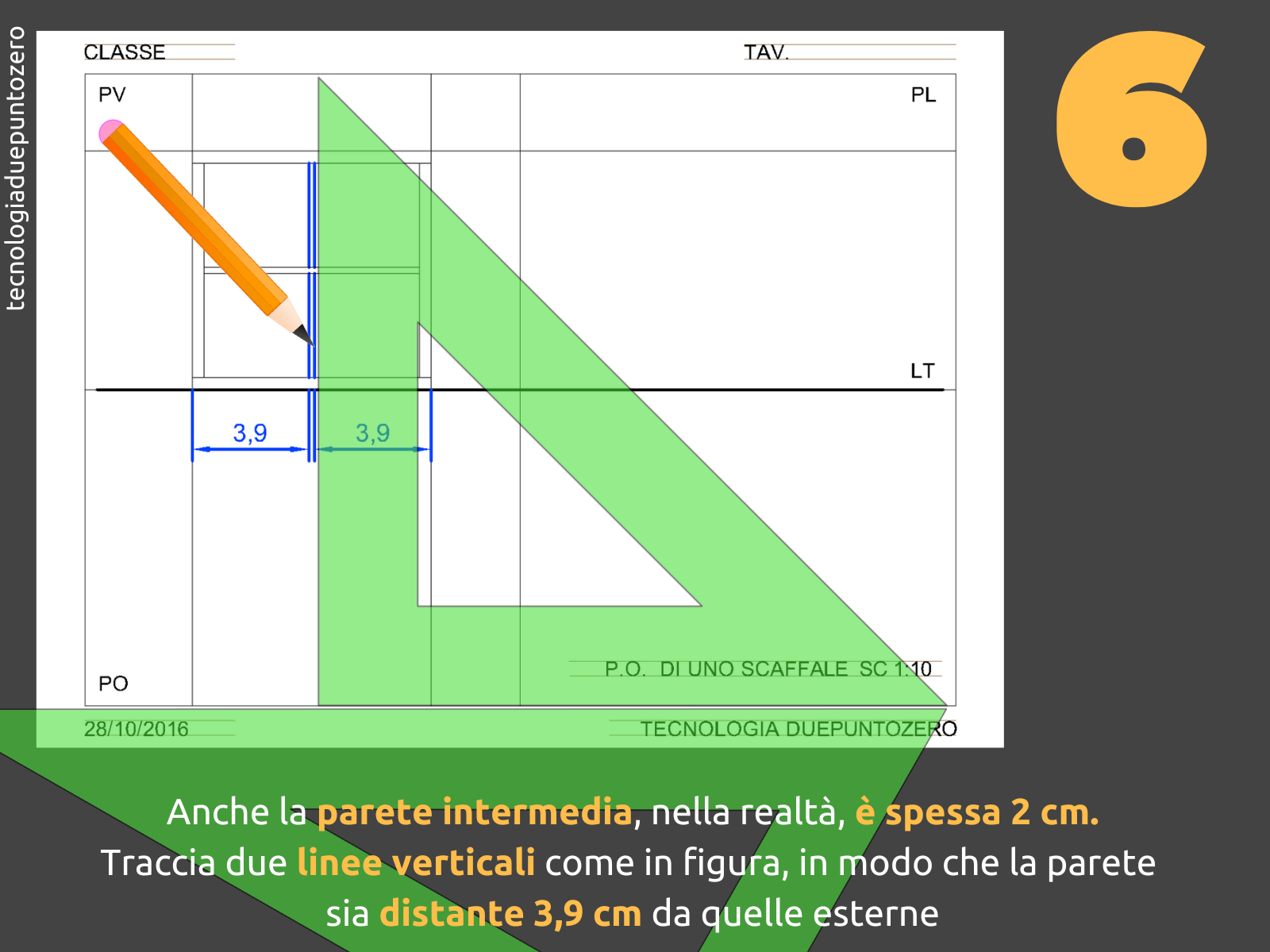

Proiezione-Ortogonale-Scaffale-passo-passo-scuola-tecnologia-disegno_6 quat

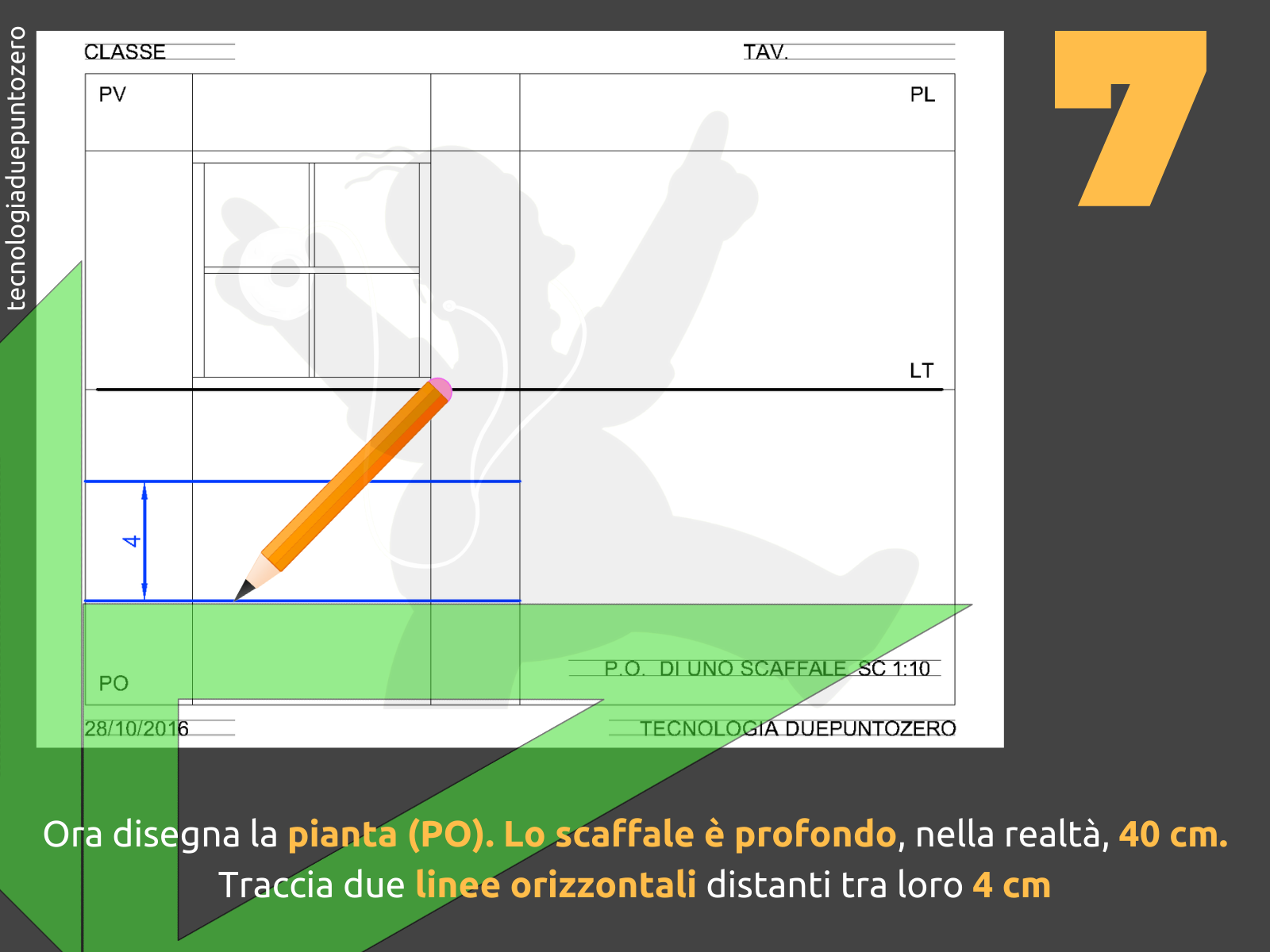

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_7

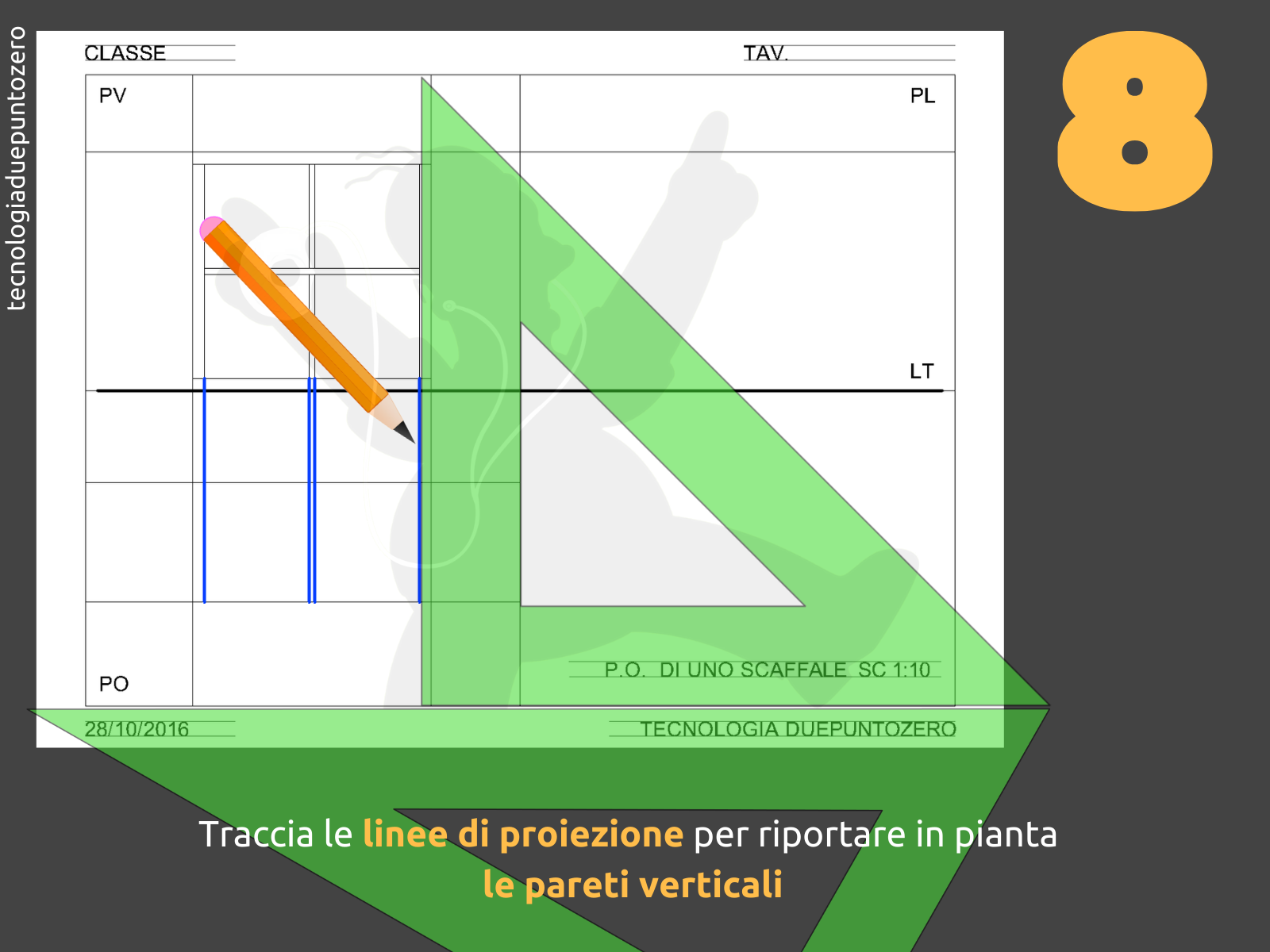

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_8

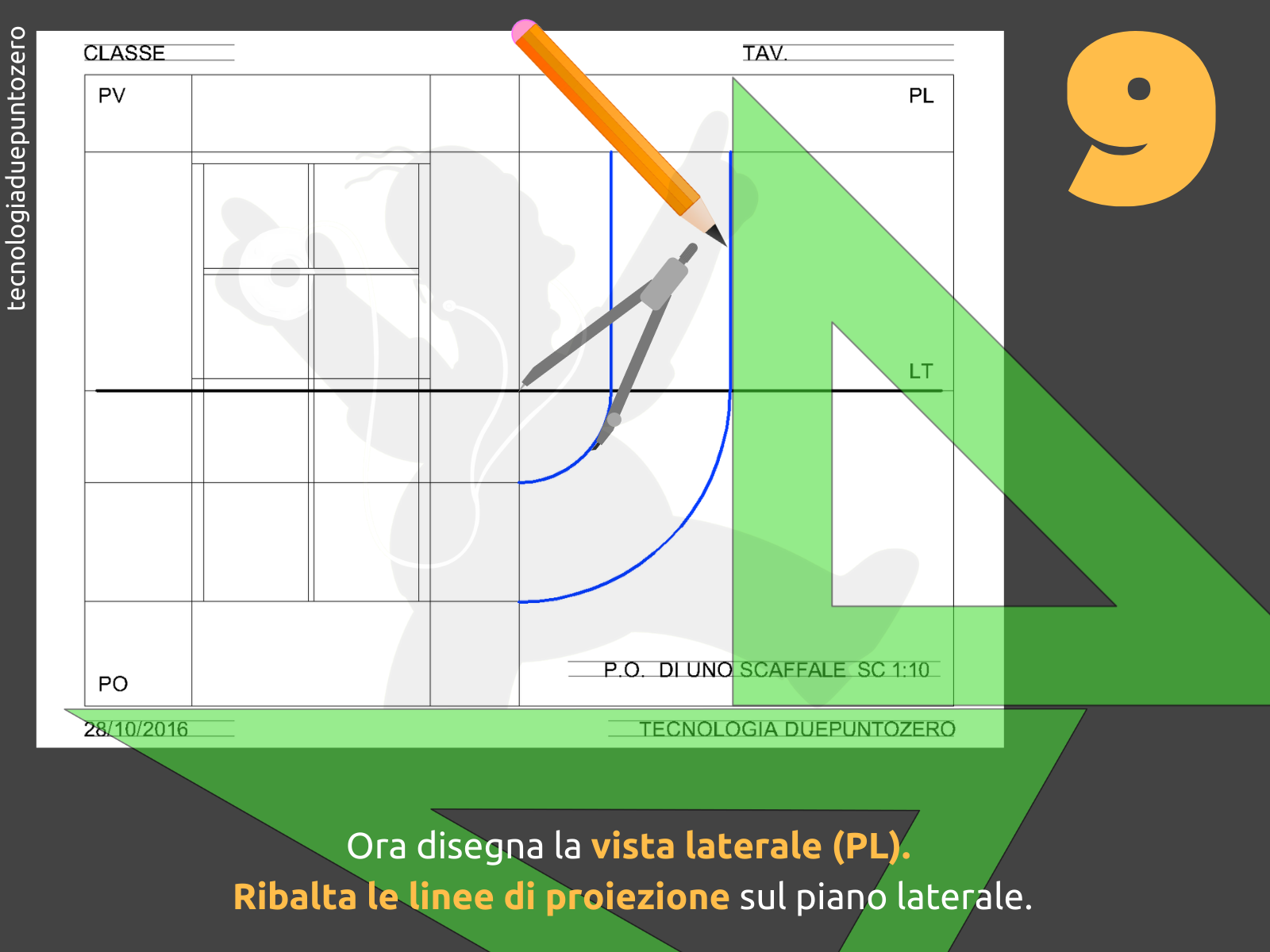

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_9

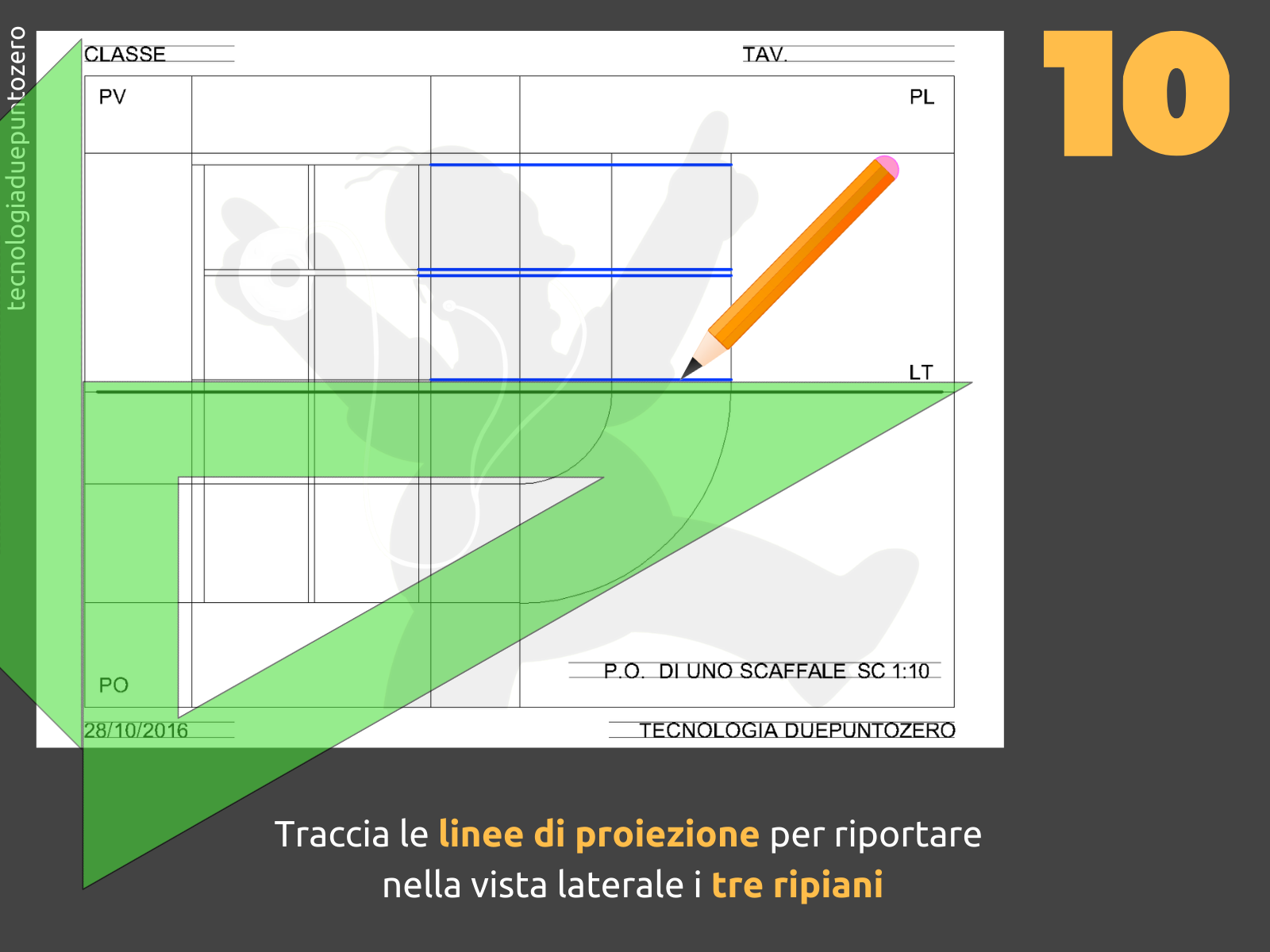

Proiezione Ortogonale Scaffale passo passo scuola tecnologia disegno_10

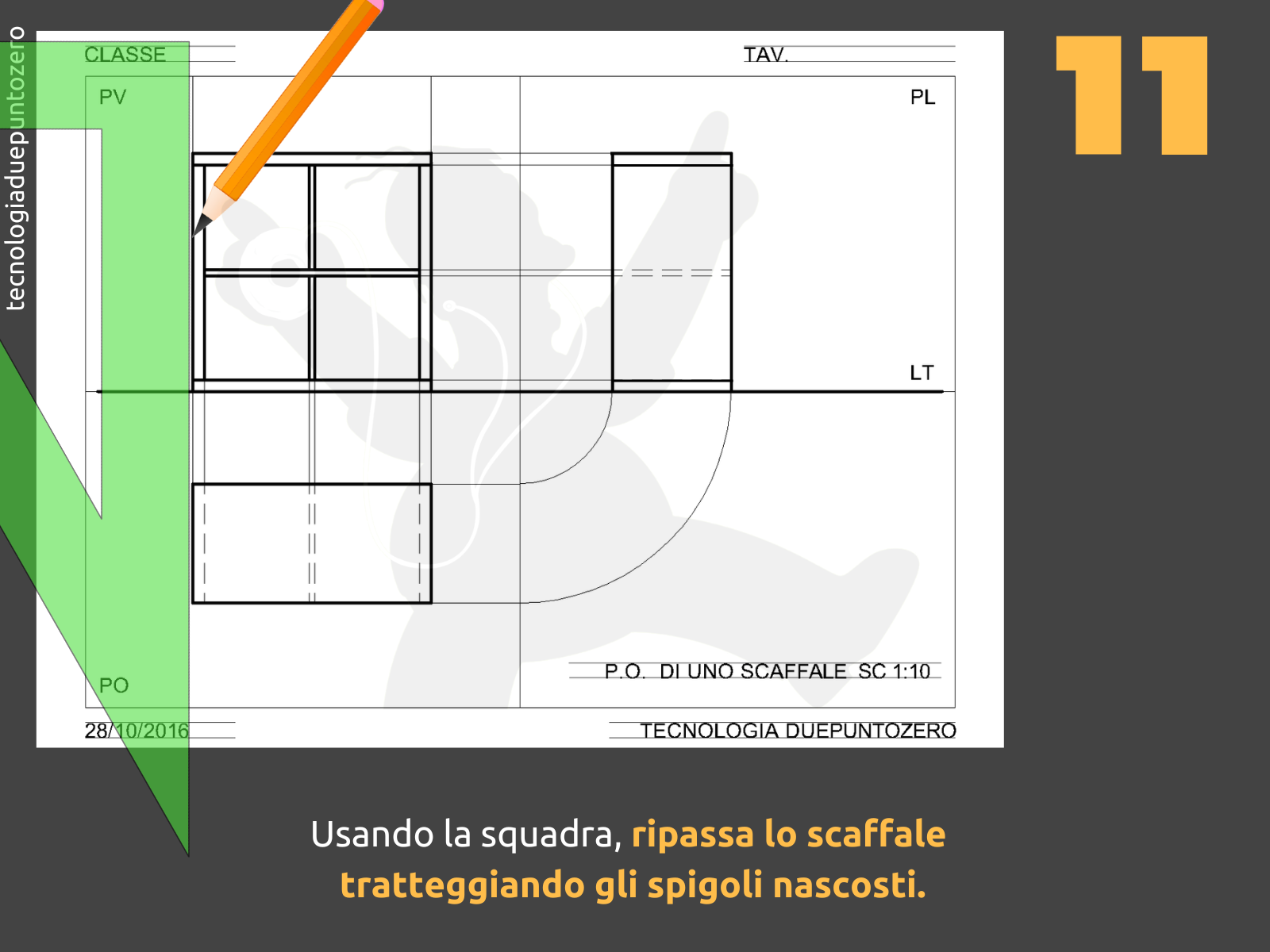

Proiezione-Ortogonale-Scaffale-passo-passo-scuola-tecnologia-disegno_11_ter

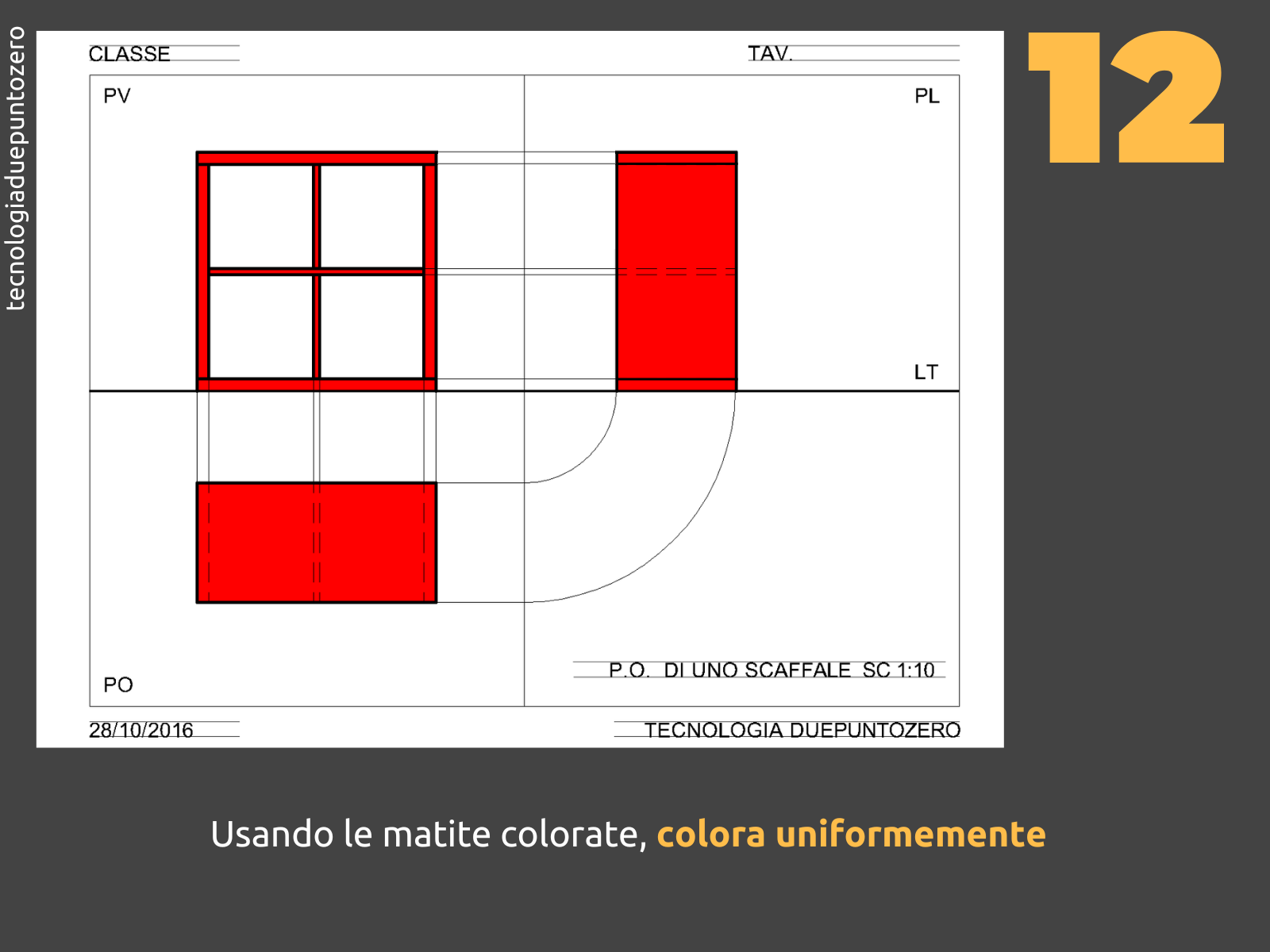

Proiezione-Ortogonale-Scaffale-passo-passo-scuola-tecnologia-disegno_12_quat
