Proiezione ortogonale di un prisma triangolare con base parallela al PL

Contenuti adatti ad alunni con DSA

In questa esercitazione realizzeremo la proiezione ortogonale di un prisma a base triangolare con le basi parallele al PL.

Guarda il video del canale youtube Tecnologia DuepuntozeroProiezione Ortogonale di un prisma a base triangolare

Se può esserti utile per prendere appunti, scarica e stampa la tavola in formato pdf

Alcuni consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e pensi che possa esserti utile, scarica e stampa queste istruzioni passo-passo in formato pdf (per consumare meno carta, ti consiglio la stampa di 6 slides per foglio)

Guarda lo slide show con le immagini che scorrono in automatico 👇🏽

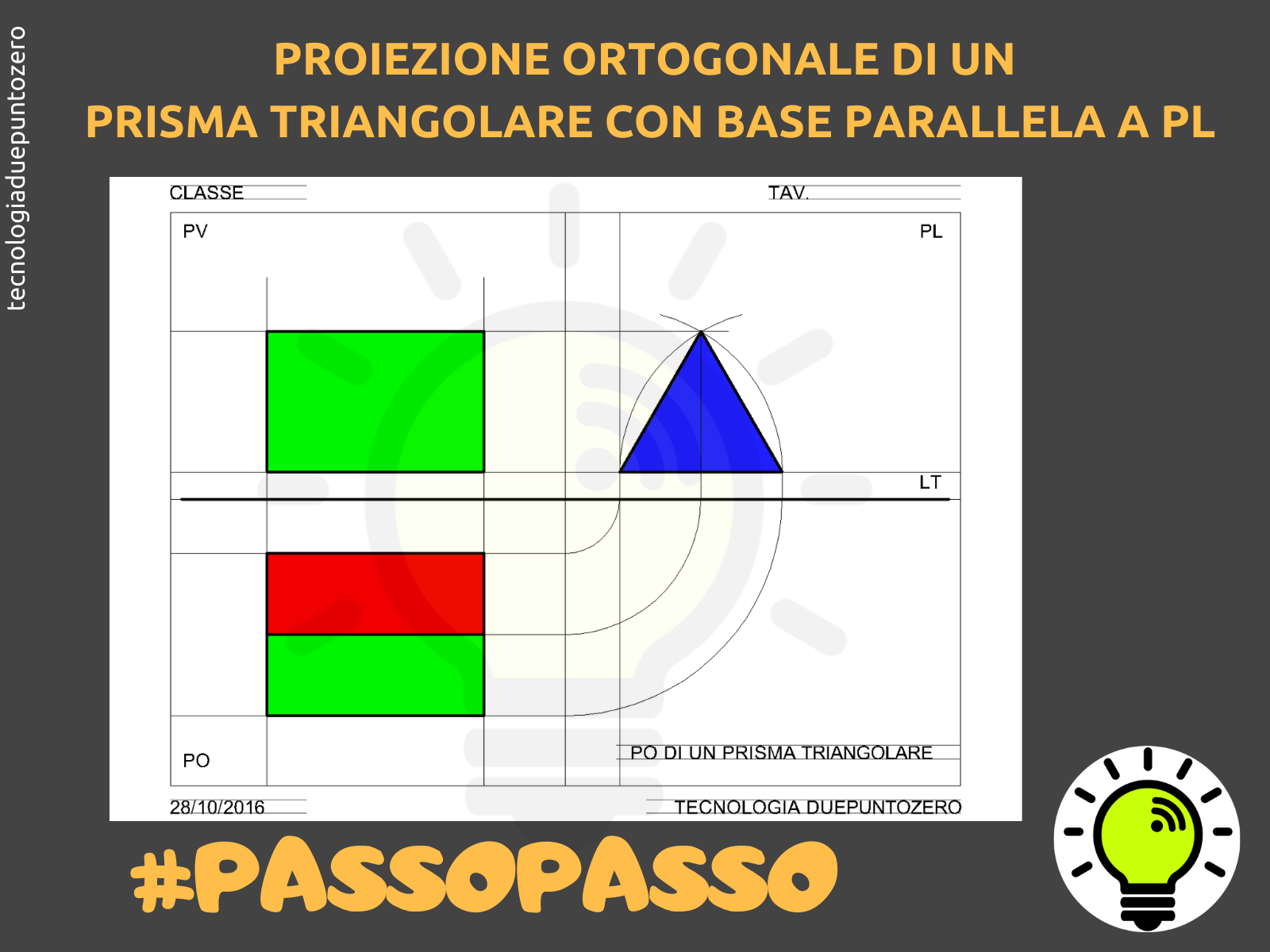

Proiezione-Ortogonale-prisma-scuola-tecnologia passo passo

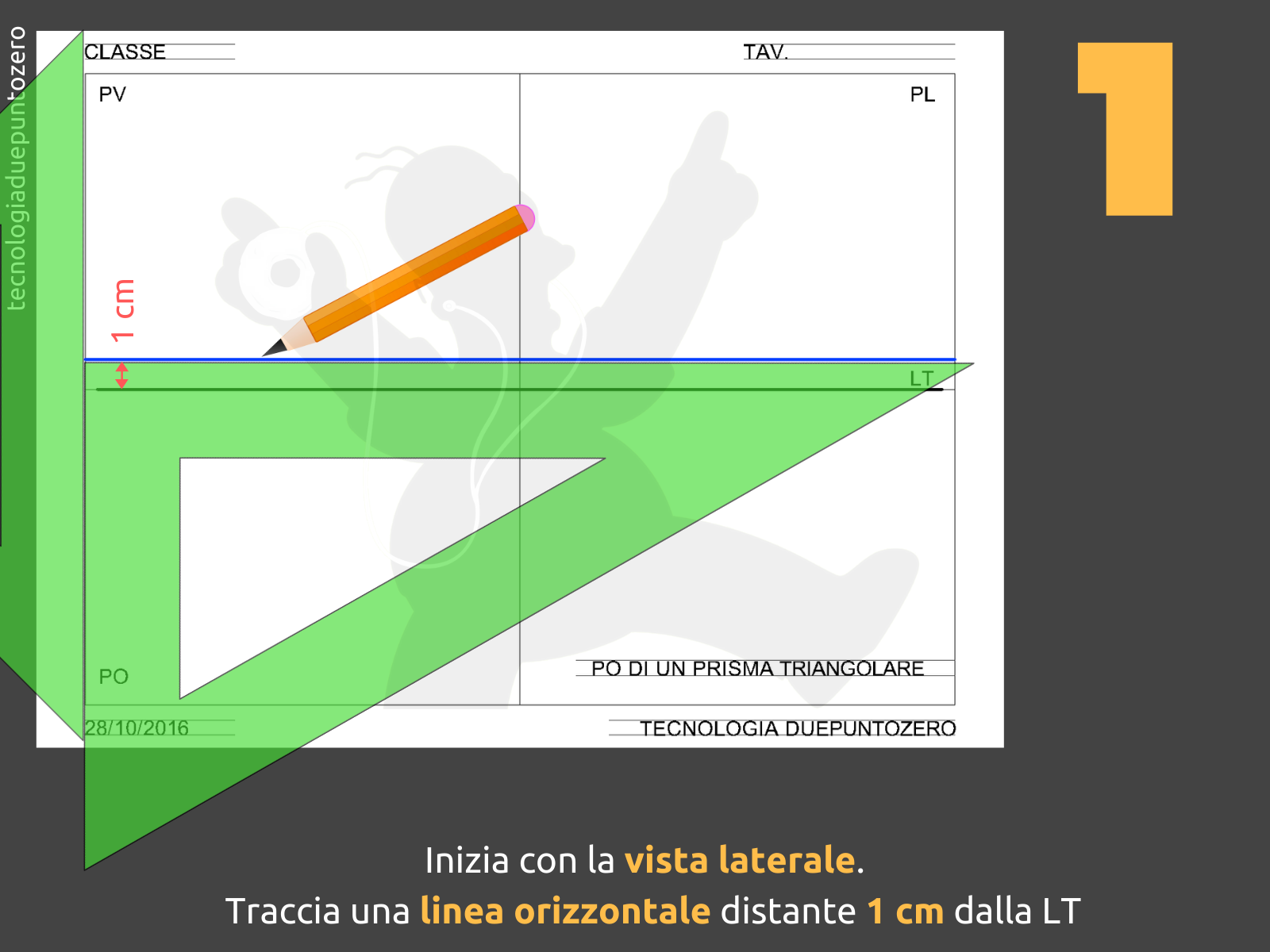

Proiezione Ortogonale prisma scuola tecnologia_1

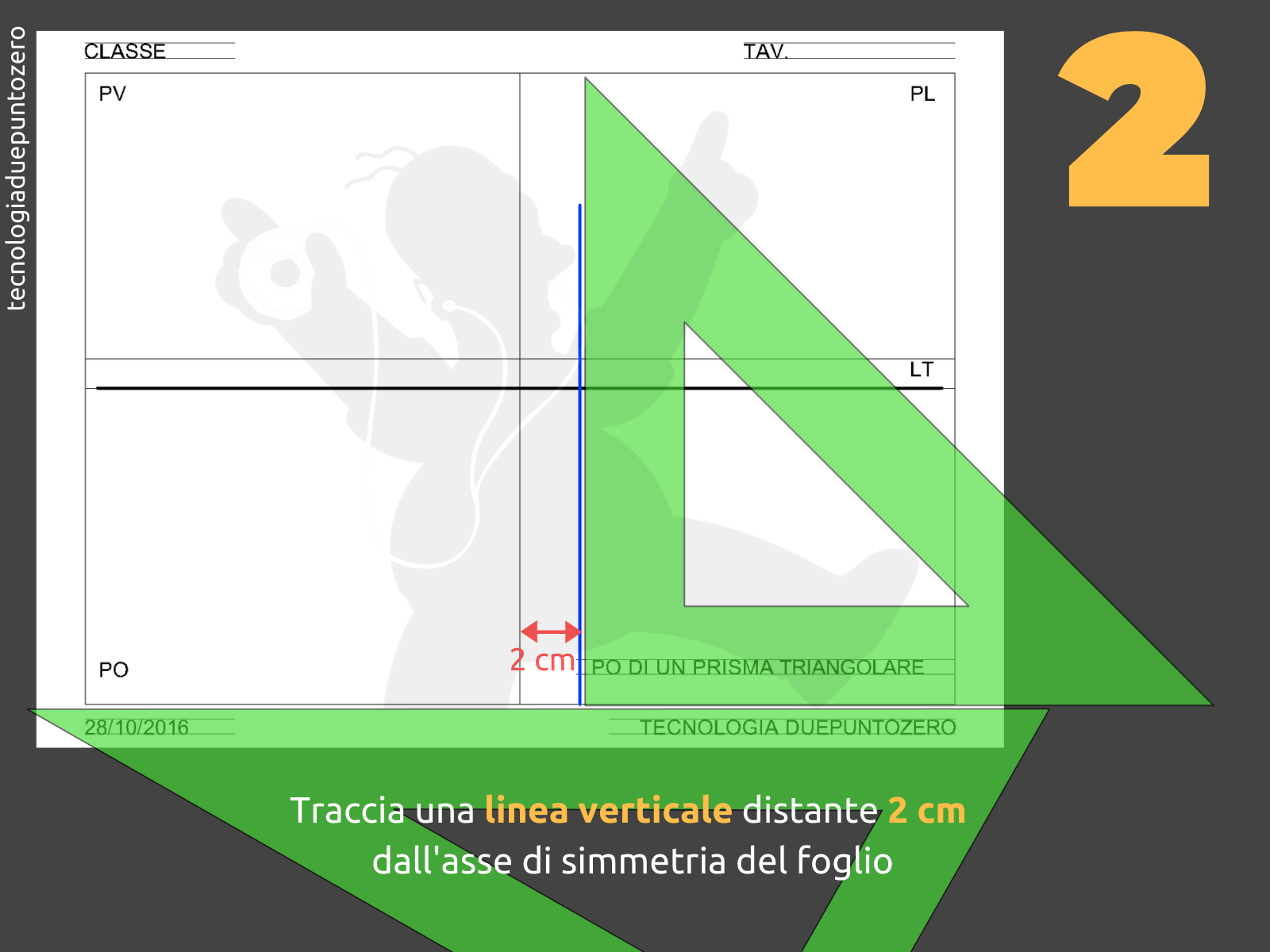

Proiezione Ortogonale prisma scuola tecnologia_2

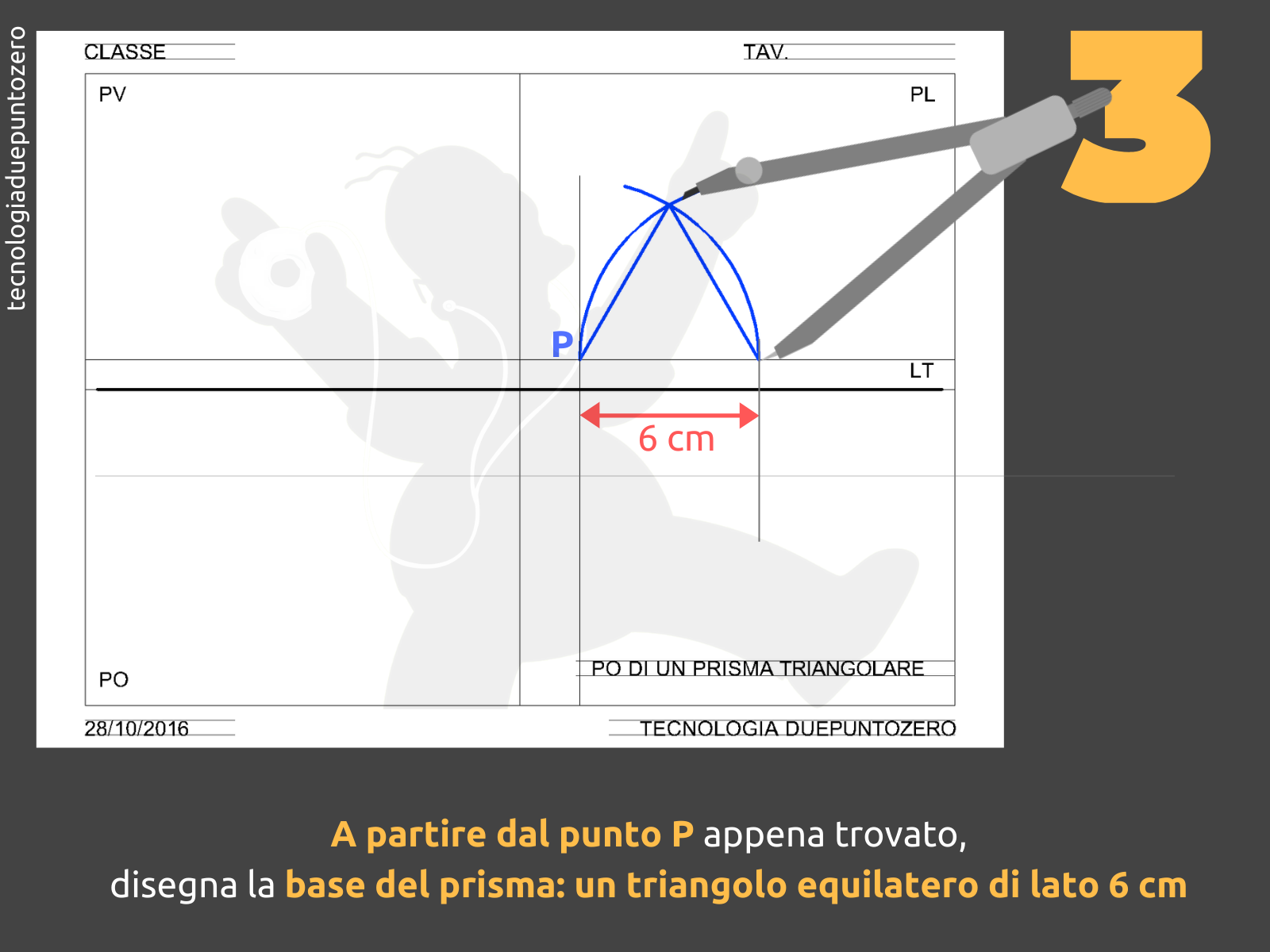

Proiezione Ortogonale prisma scuola tecnologia_3bis

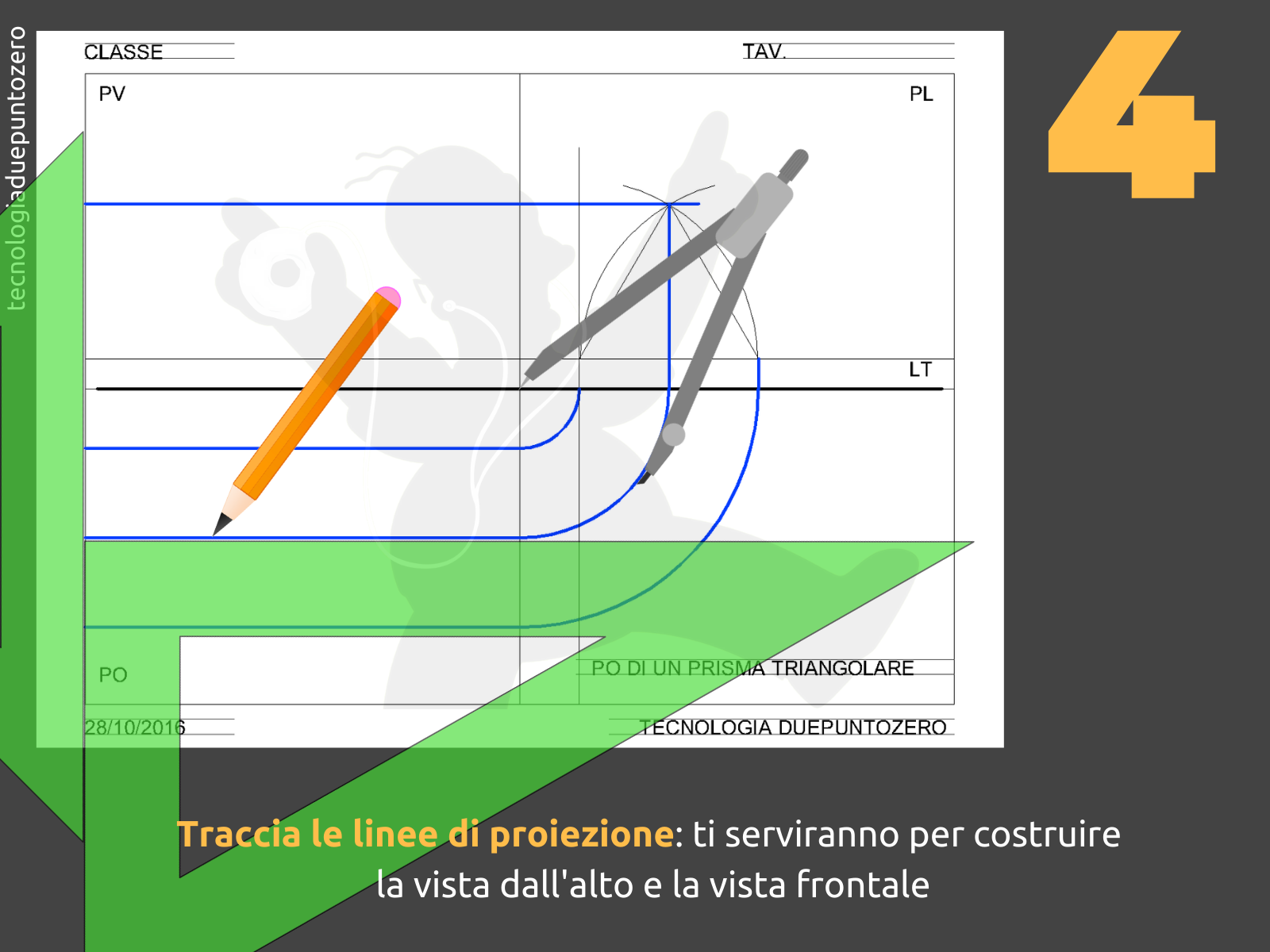

Proiezione Ortogonale prisma scuola tecnologia_4

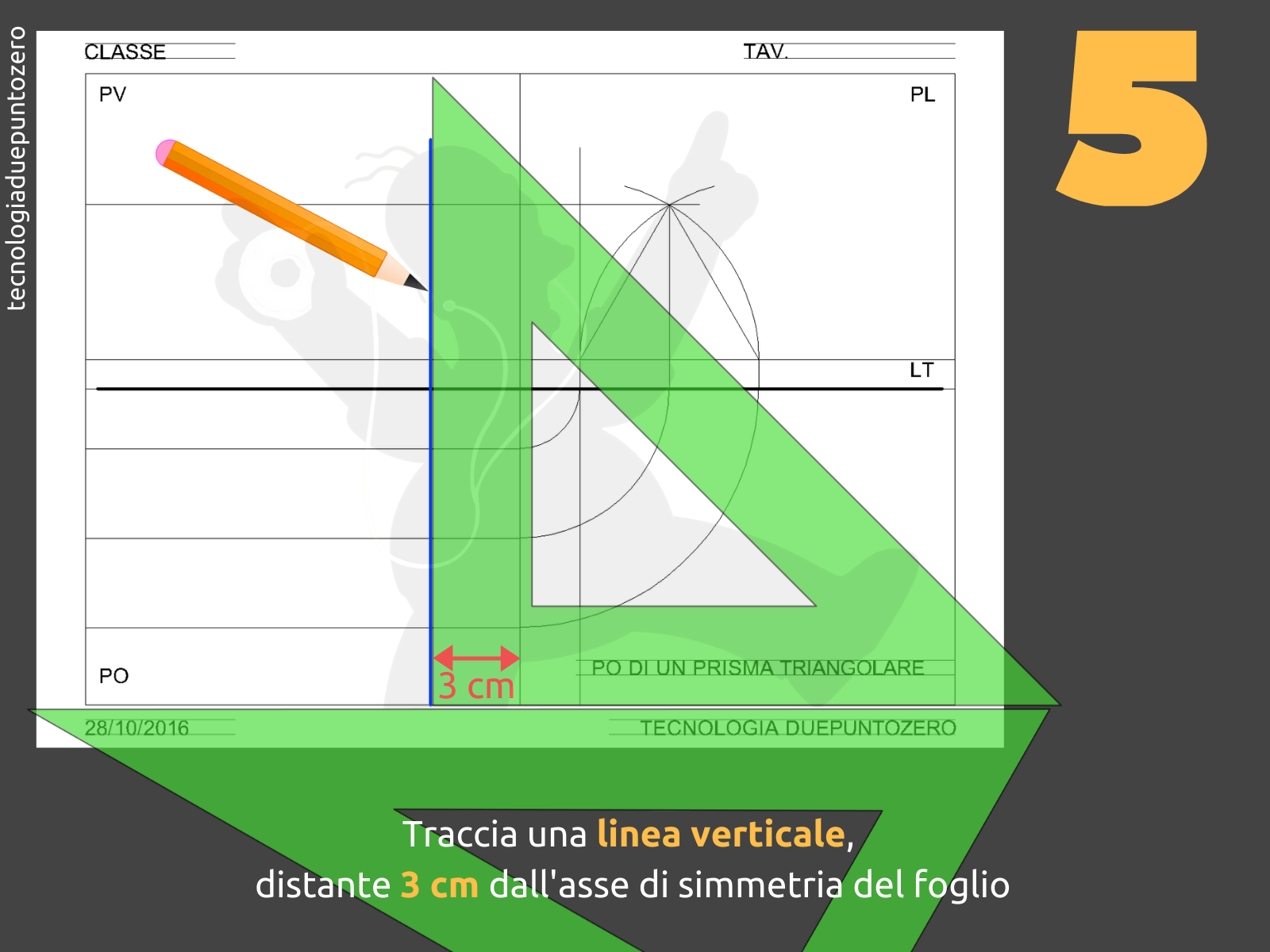

Proiezione Ortogonale prisma scuola tecnologia_5

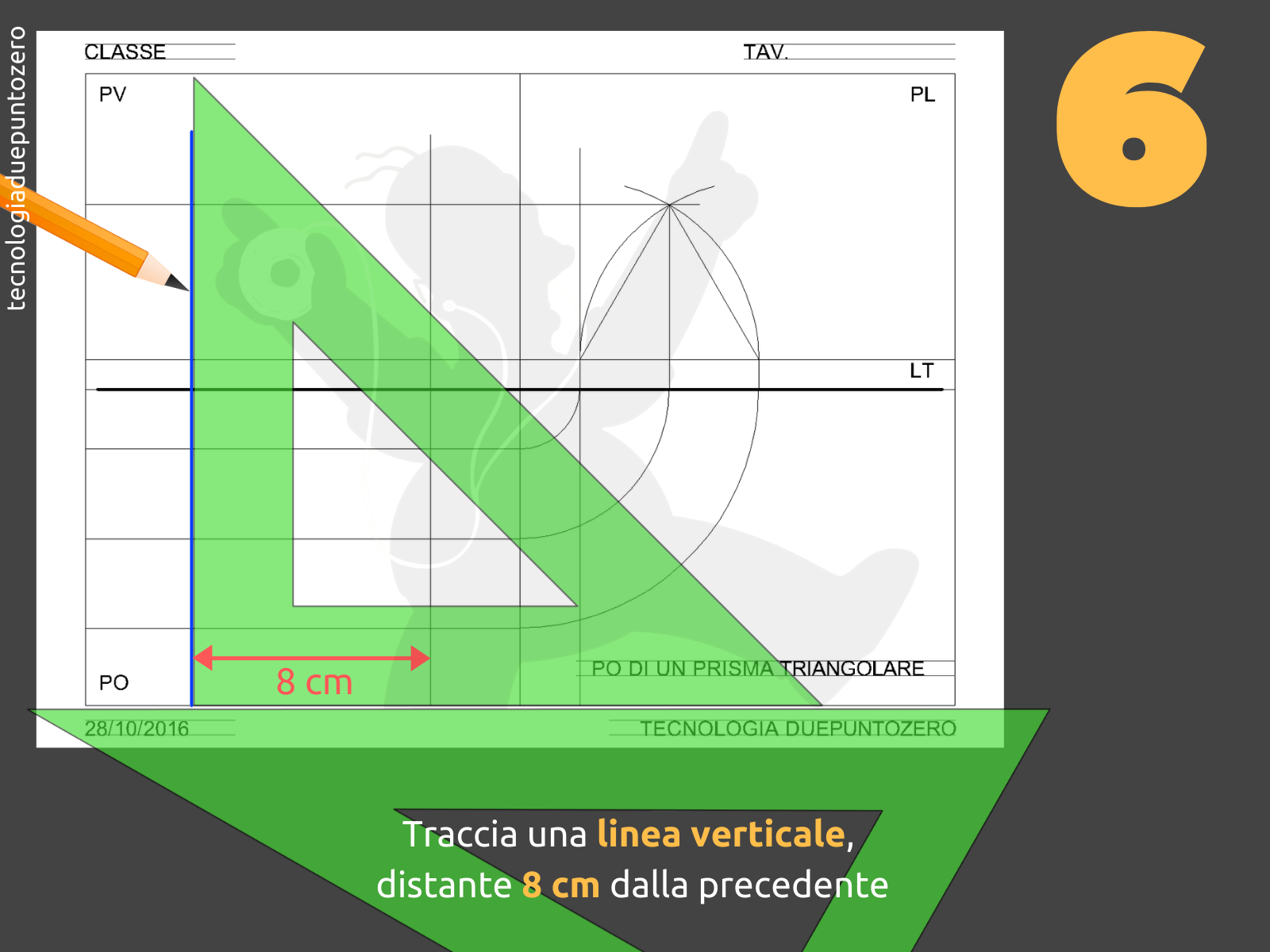

Proiezione Ortogonale prisma scuola tecnologia_6

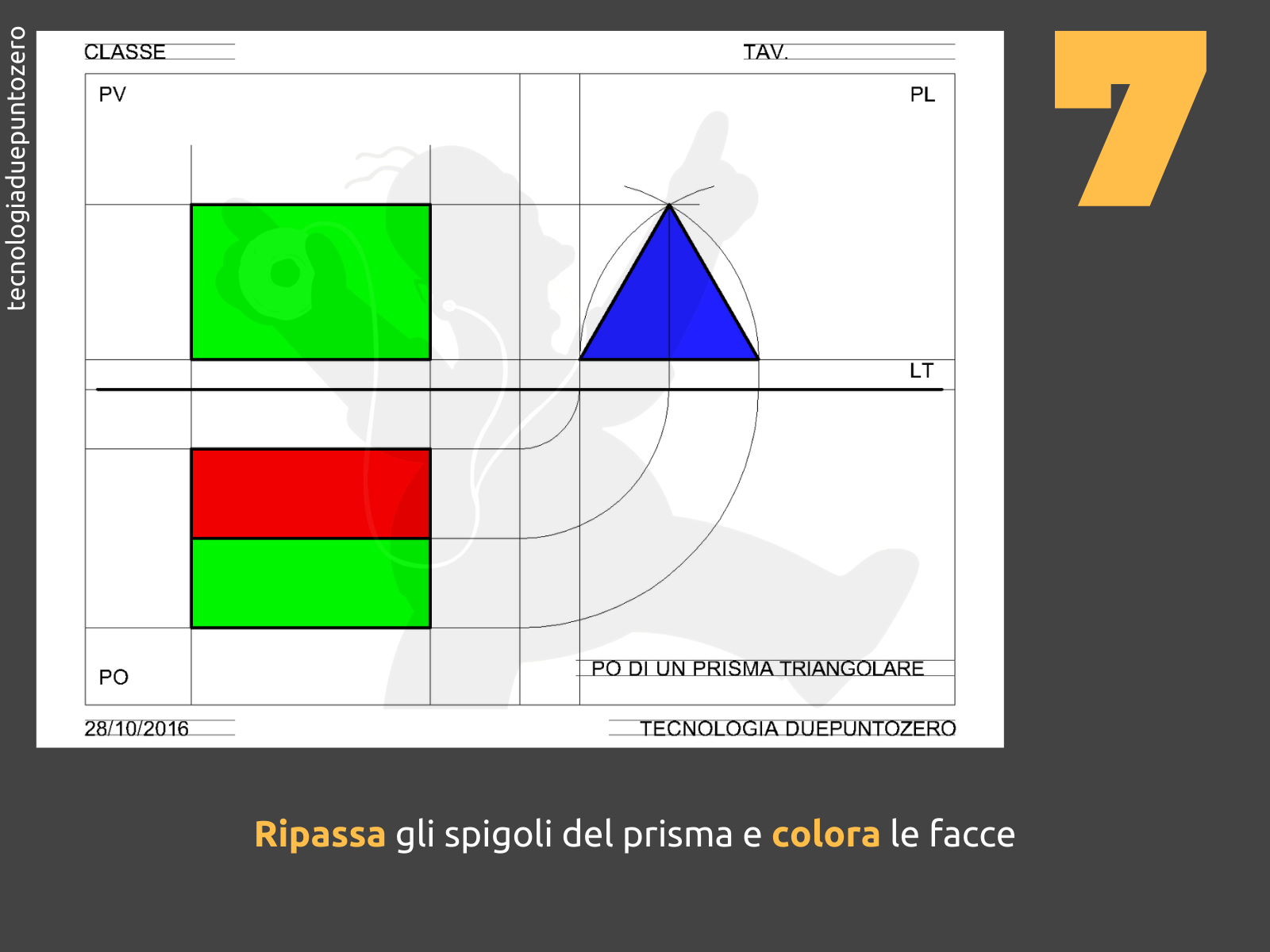

Proiezione Ortogonale prisma scuola tecnologia_7
previous arrowprevious arrow
next arrownext arrow
Shadow

Oppure guarda le immagini una ad una 👇🏽





Ecco il risultato:

04_Prisma triangolare
