Gli edifici in calcestruzzo armato appartengono alla categoria degli edifici intelaiati.

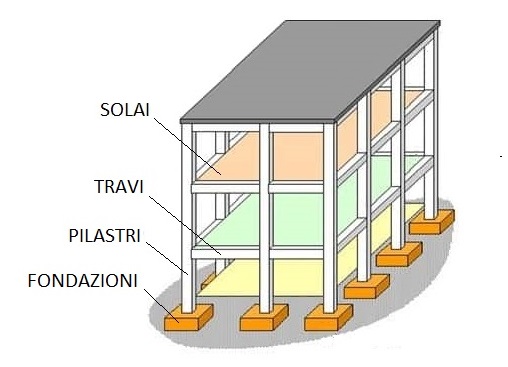

La struttura portante in calcestruzzo armato è una gabbia formata da barre verticali (pilastri) e orizzontali (travi) incastrate agli estremi.
E’ una struttura snella, in cui il calcestruzzo, che resiste bene alla compressione, è “armato” con tondini di acciaio, cui è affidato il compito di sopportare gli sforzi di trazione.
Il calcestruzzo è un impasto di:
- cemento (materiale legante)
- ghiaia e sabbia (materiali inerti)
- acqua
Costruzione di un edificio

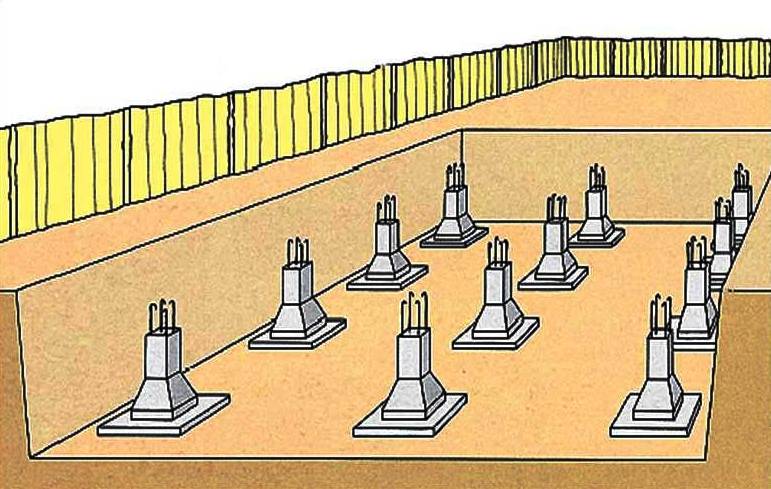

1. Sbancamento e fondazioni
Lo sbancamento è uno scavo vasto come tutto l’edificio. Serve per avere un terreno compatto su cui posare le fondazioni, ed eventualmente ricavare cantine e garage.

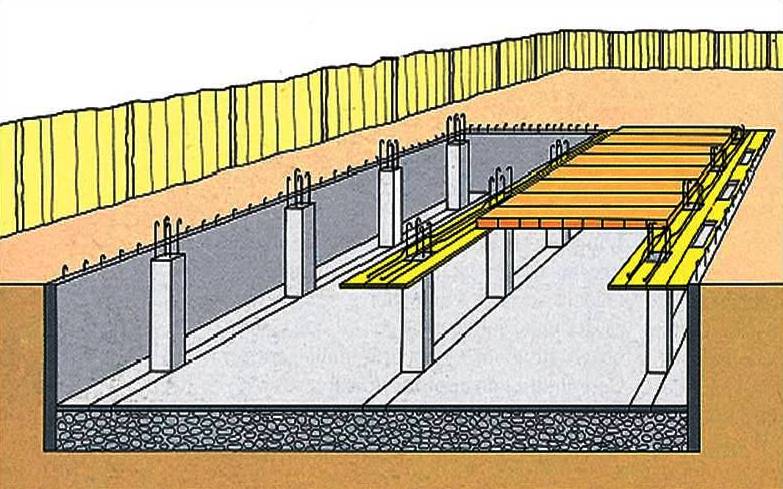

2. Realizzazione di pilastri, travi e solai
I carpentieri alzano i ferri dei pilastri, li chiudono nelle casseforme e gettano il cemento.
Sui pilastri preparano le casseforme per le travi con le barre d’acciaio per l’armatura e preparano gli elementi che costituiscono il solaio, una piastra orizzontale che viene sostenuta dalle travi. Quindi colano il cemento su tutta la superficie, a formare un blocco unico

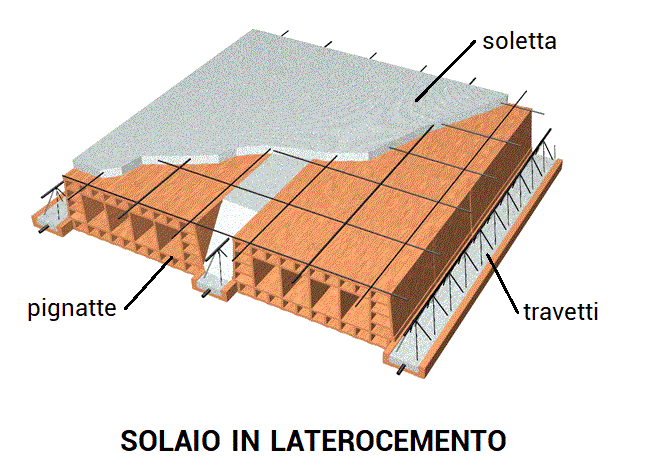

In questo video viene ripresa la posa in opera di un solaio laterocementizio, ovvero costituito da
- travetti in calcestruzzo armato (elemento portante)
- pignatte in laterizio (elementi di alleggerimento)
Successivamente i carpentieri procedono allo stesso modo per gli altri piani, fino alla copertura.
Se il tetto è orizzontale viene impermeabilizzato con uno strato di catrame, se è inclinato viene coperto di tegole.

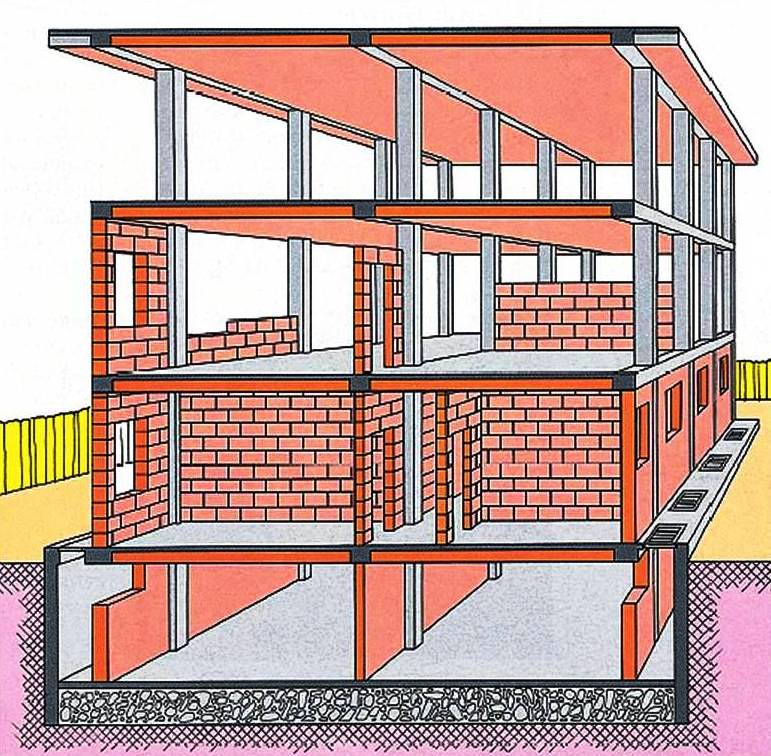

3. Completamento
I muratori realizzano le chiusure verticali: i muri di tamponamento, che separano l’interno dell’edificio dall’esterno, e i muri divisori, che suddividono gli spazi interni, lasciando libere le aperture per le finestre e le porte.
Infine, vengono realizzati
- gli impianti: idrico, termico, elettrico
- le finiture: intonaci, pavimenti, infissi (porte e finestre), tinteggiature

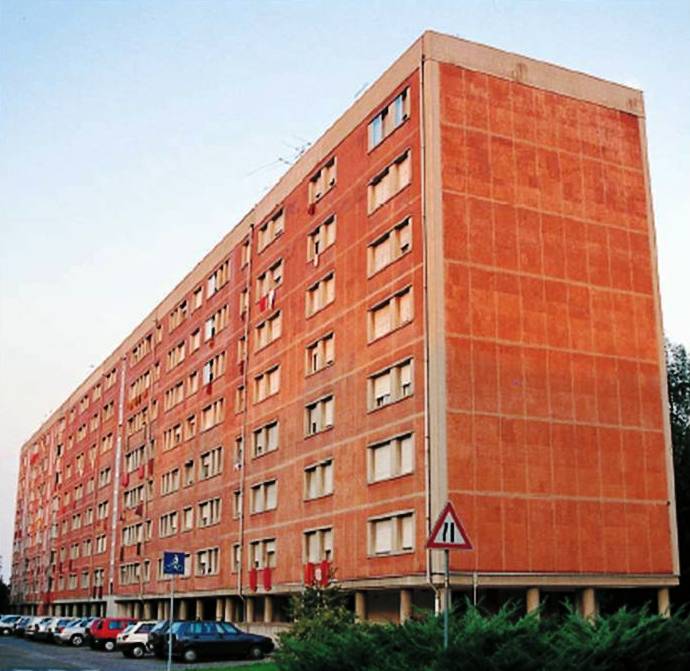

L’ossatura portante in c.a. di questo edificio è visibile sugli spigoli, nelle linee orizzontali delle travi e nei pilastri sottostanti. La presenza dell’ossatura portante si nota anche da tre particolari:
- l’edificio è sollevato di 3 m circa dal terreno, sul quale poggiano i pilastri
- le finestre sono molto grandi perché l’architrave non deve sostenere il peso del muro sopra, che invece è sostenuto dalle travi
- l’elevazione di sette piani si trova di rado negli edifici con muratura portante, generalmente più bassi
Fonti:
“Tecno Media PLUS, G. Arduino, Lattes
“Idea, progetto, innovazione PLUS” G. Paci e R. Paci, Zanichelli
