Prima di iniziare ad eseguire proiezioni ortogonali di solidi astratti, partiamo dallo spazio tridimensionale della nostra aula: ci aiuterà a comprendere come usare il piano bidimensionale del foglio da disegno per la rappresentazione di uno o più oggetti con le proiezioni ortogonali.
- Osserviamo la nostra aula mettendoci al centro, di fronte alla cattedra. Chiediamoci:
- Cosa vediamo guardando verso il basso?
- Cosa vediamo guardando verso destra?
- Cosa vediamo guardando davanti a noi?

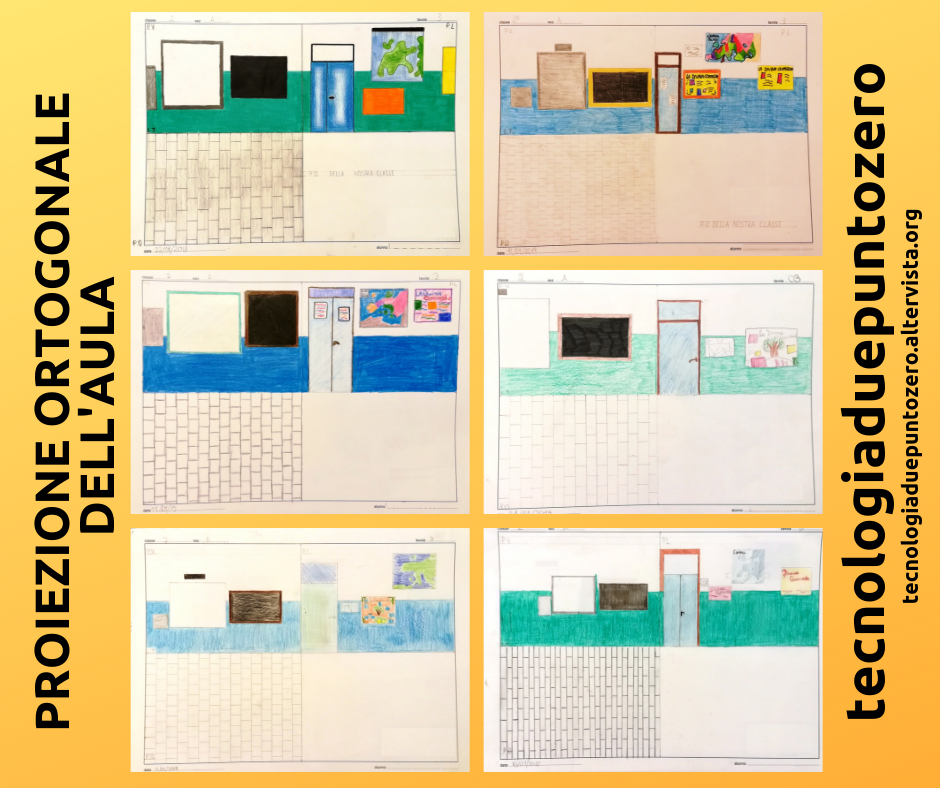

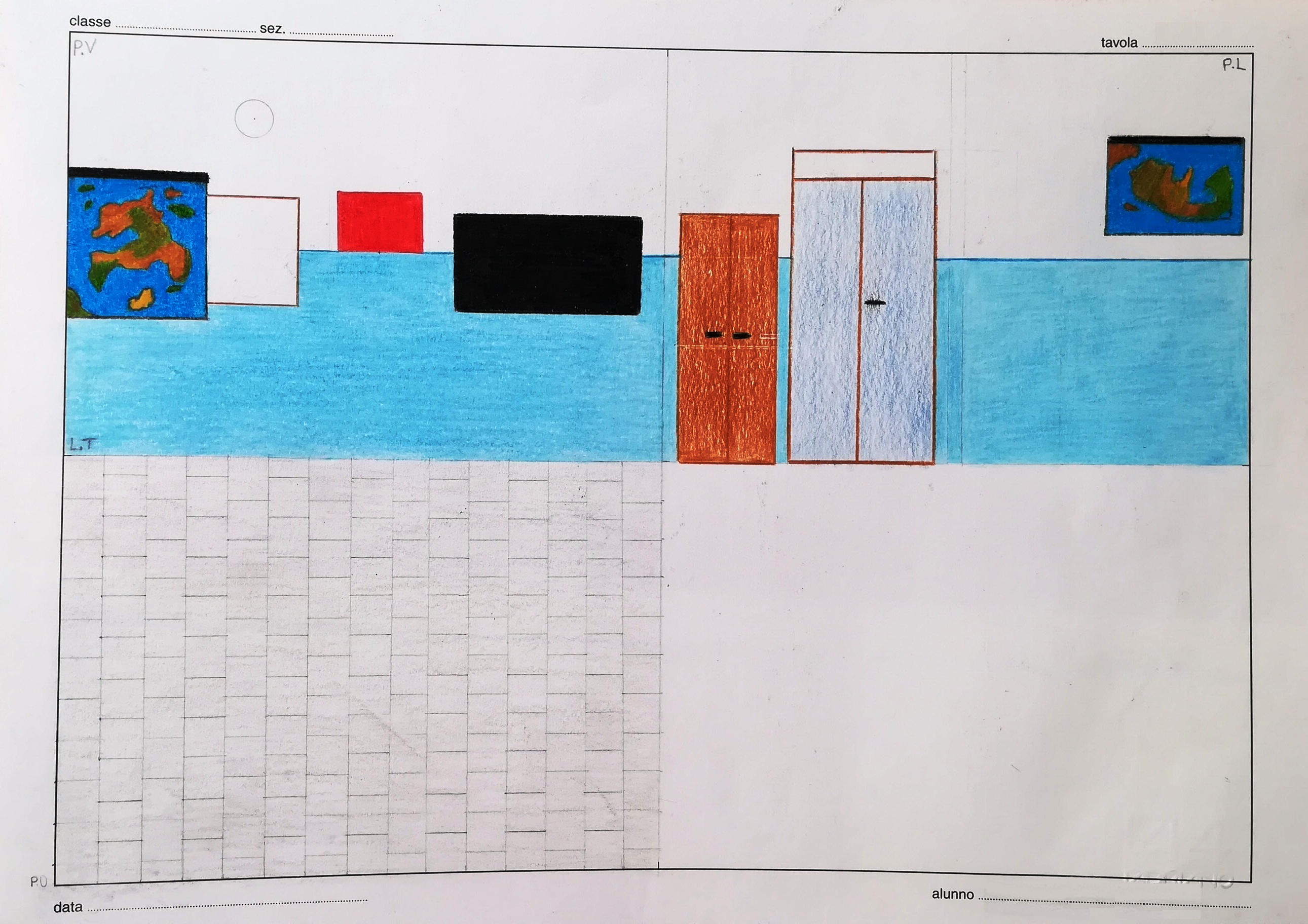

- Proviamo a ricostruire questa situazione spaziale realizzando un disegno. Dividiamo il foglio in quattro quadranti, e disegniamo rispettivamente nel quadrante
- in basso a sinistra (PO – Piano Orizzontale) il pavimento
- in alto a sinistra (PV – Piano Verticale) la parete che sta davanti a noi
- in alto a destra (PL – Piano Laterale) la parete che si trova alla nostra destra
