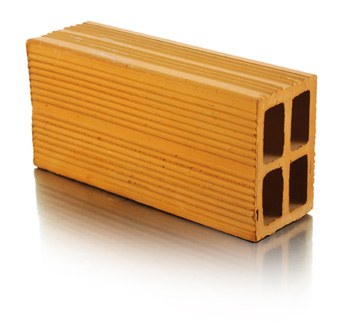

La forma di un mattone forato può nascere da alcune semplici operazioni geometriche sul parallelepipedo.

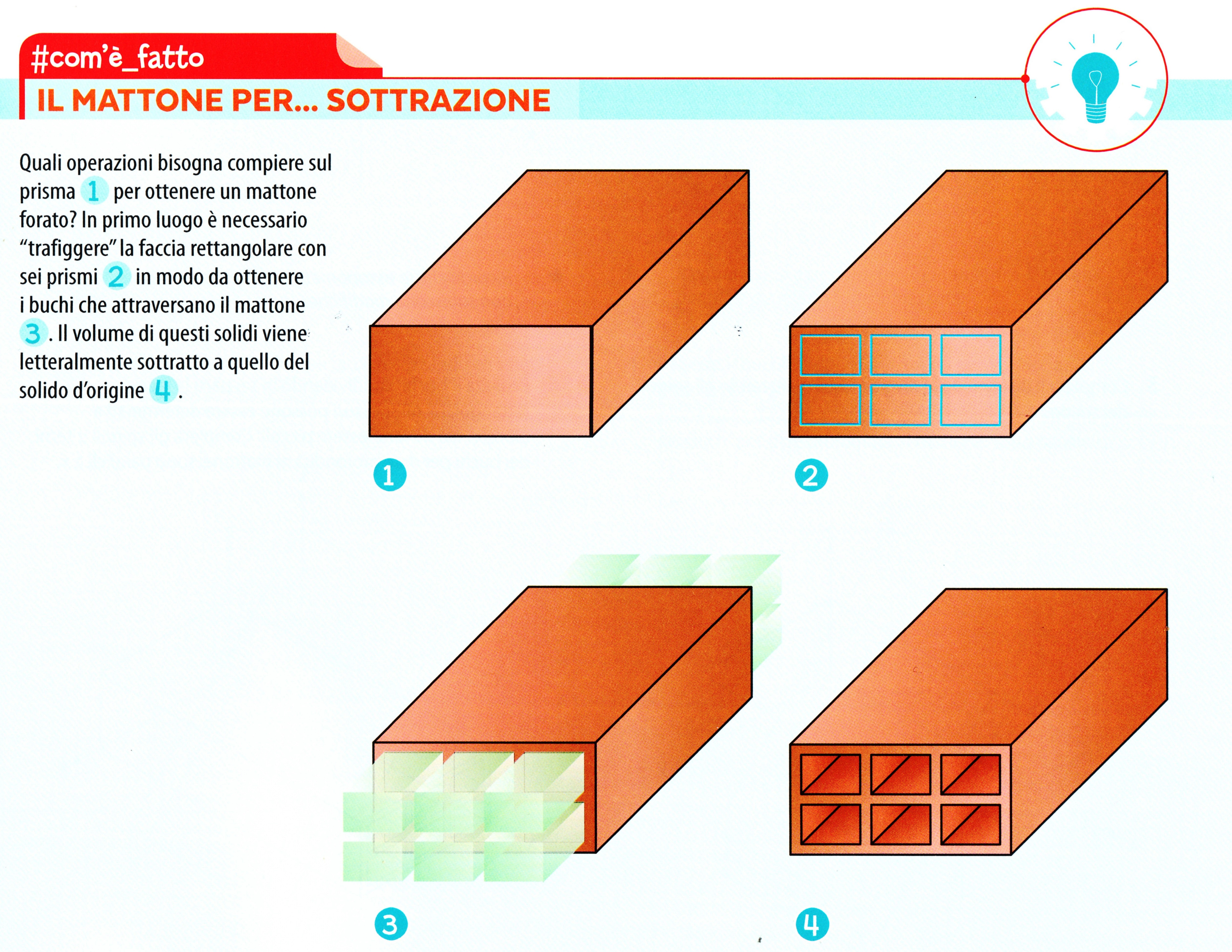

Vediamo quali operazioni è necessario compiere su un parallelepipedo per ottenere un mattone forato, e come rappresentare il mattone in assonometria.
Vai alle istruzioni per eseguire l’assonometria del mattone forato:
Scarica le istruzioni di tutte e tre le assonometrie in formato pdf
Assonometria mattone istruzioni
(Esercitazione tratta dal libro di testo: “App. Scenari di tecnologia.”, A. Delpiano, Paravia)
Se vuoi approfondire…
Prova a disegnare il mattone con il programma gratuito Google SketchUp. SketchUp è un’applicazione di grafica per la modellazione 3D, orientata alla progettazione architettonica, all’urbanistica, all’ingegneria civile, allo sviluppo di videogiochi e alle professioni correlate.
Per imparare ad utilizzare SketchUp, guarda questo tutorial:
