La forma di un mattone può nascere da alcune semplici operazioni geometriche sul parallelepipedo: leggi l’articolo Forme prismatiche: dal parallelepipedo al mattone forato
Segui queste istruzioni per realizzare l’assonometria monometrica del mattone.
Se può esserti utile, scarica la Tavola in formato pdf

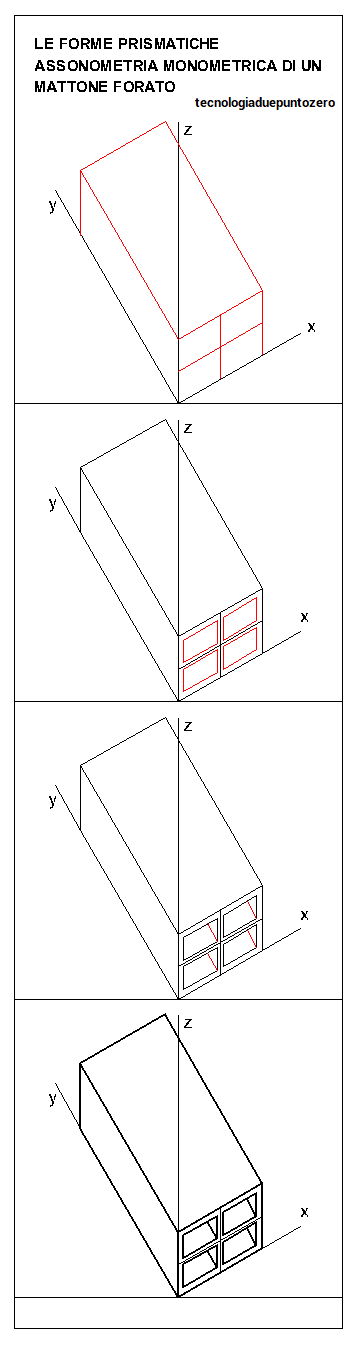

Assonometria Monometrica mattone (1)
Vai alle istruzioni per eseguire le altre assonometrie del mattone forato:
Se può esserti utile, scarica le istruzioni di tutte e tre le assonometrie in formato pdf
(Esercitazione tratta dal libro di testo: “App. Scenari di tecnologia.”, A. Delpiano, Paravia)
Se vuoi approfondire…
Prova a disegnare il mattone con il programma gratuito Google SketchUp. SketchUp è un’applicazione di grafica per la modellazione 3D, orientata alla progettazione architettonica, all’urbanistica, all’ingegneria civile, allo sviluppo di videogiochi e alle professioni correlate.
Per imparare ad utilizzare SketchUp, guarda questo tutorial:
